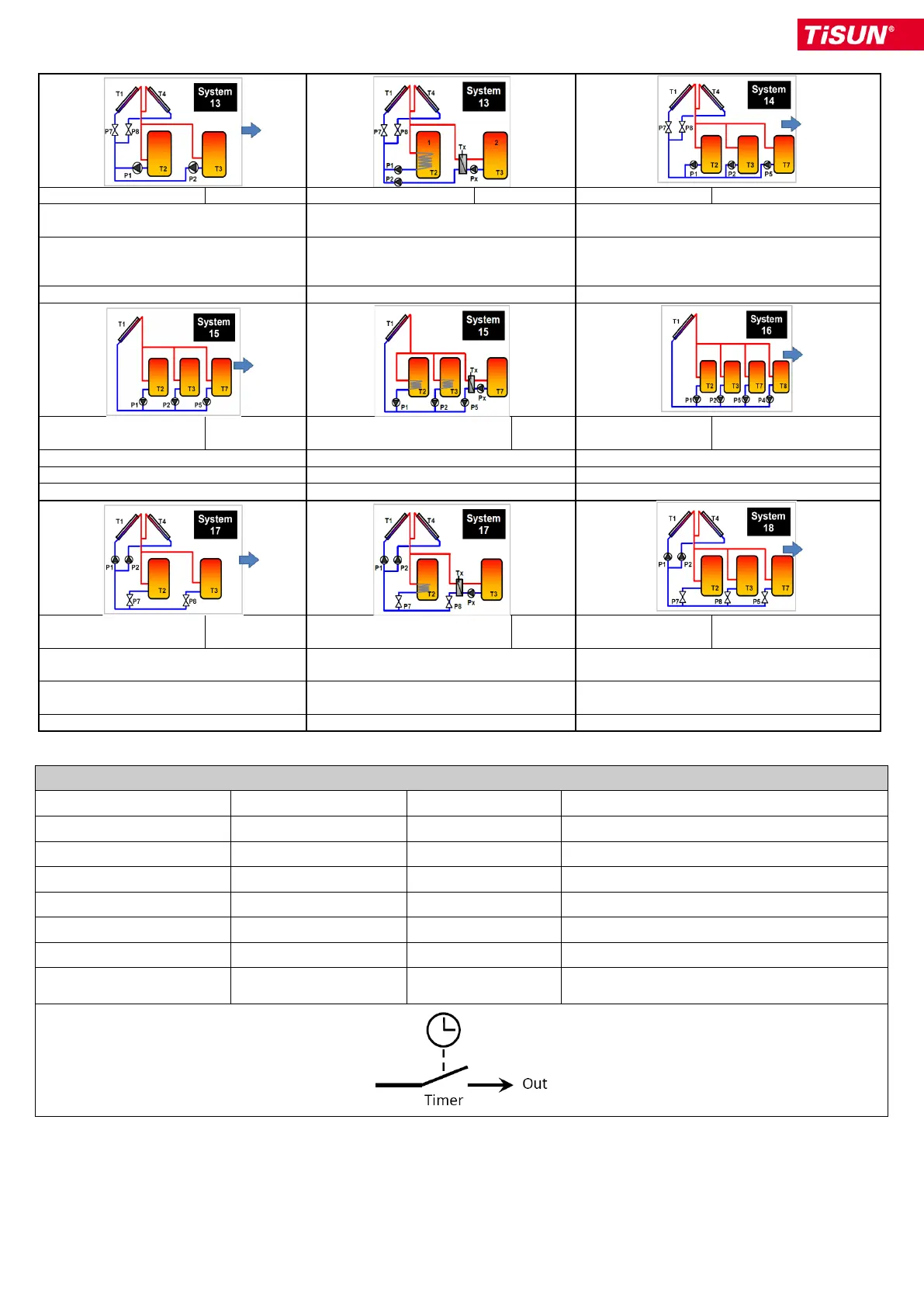

TiSUN MULTIPLEX - Bloco Funcional Do -Temporizador

89
Sistema 13
Multiplex
Sistema 13 (1 PCP)
Multiplex
Sistema 14
Multiplex
P1 = Dt(T1 ou T4,T2)
P2 = Dt(T1 ou T4,T3)
P1 = Dt(T1 ou T4,T2)
P2 = Dt(T1 ou T4,T3)
P1 = Dt(T1 ou T4,T2)
P2 = Dt(T1 ou T4,T3)
P7 = Dt(T1,T2 ou T3)
P8 = Dt(T4,T2 ou T3)
P7 = Dt(T1,T2 ou T3)
P8 = Dt(T4,T2 ou T3)
P5 = Dt(T1 ou T4,T7)
P7 = Dt (T1,T2 ou T3 ou T7)
P8 = Dt(T4,T2 ou T3 ou T7)
Sem PCP
Dif. 1 = Px = Dt(Tx,T3)
Sem PCP
Sistema 15
Multiplex
Sistema 15 (1 PCP)
Multiple
x
Sistema 16
Multiplex
P1 = Dt(T1,T2) P2 = Dt(T1,T3)
P1 = Dt(T1,T2) P2 = Dt(T1,T3)
P1 = Dt(T1,T2) P2 = Dt(T1,T3)
P5 = Dt(T1,T7)
P5 = Dt(T1,T7)
P5 = Dt(T1,T7) P4 = Dt(T1,T8)
Sem PCP
Dif. 1 = Px = Dt(Tx,T7)
Sem PCP
Sistema 17
Multiplex
Sistema 17 (1 PCP)
Multiple
x
Sistema 18
Multiplex
P1 = Dt(T1,T2 ou T3) P2 = Dt(T4,T2 ou
T3)
P1 = Dt(T1,T2 ou T3) P2 = Dt(T4,T2 ou
T3)
P7 = Dt(T1 ou T4,T2) P8 = Dt(T1 ou T4,T3)
P7 = Dt(T1 ou T4,T2) P8 = Dt(T1 ou
T4,T3)
P7 = Dt(T1 ou T4,T2) P8 = Dt(T1 ou
T4,T3)
P5 = Dt(T1 ou T4,T7) P1 = T1 P2 = T4
Sem PCP
Dif. 1 = Px = Dt(Tx,T3)
Sem PCP
4.5 
Definições
Opções
Ajustes de fábrica
Observação
Tempo 1 LIGADO
00.00-24.00
00.00
O período de tempo 1 é LIGADO
Tempo 1 DESLIGADO
00.00-24.00
24.00
O período de tempo 1 é DESLIGADO
Tempo 2 LIGADO
00.00-24.00
11.30
O período de tempo 2 é LIGADO
Tempo 2 DESLIGADO
00.00-24.00
13.30
O período de tempo 2 é DESLIGADO
Tempo 3 LIGADO
00.00-24.00
19.00
O período de tempo 3 é LIGADO
Tempo 3 DESLIGADO
00.00-24.00
22.00
O período de tempo 3 é DESLIGADO
Temporização
-900 a +900 seg.
0 seg.
temporização anterior (- seg.) e posterior (+
seg.) à saída
