TiSUN MULTIPLEX - Bloque Funcional de la Unidad de Control de Diferencia

73

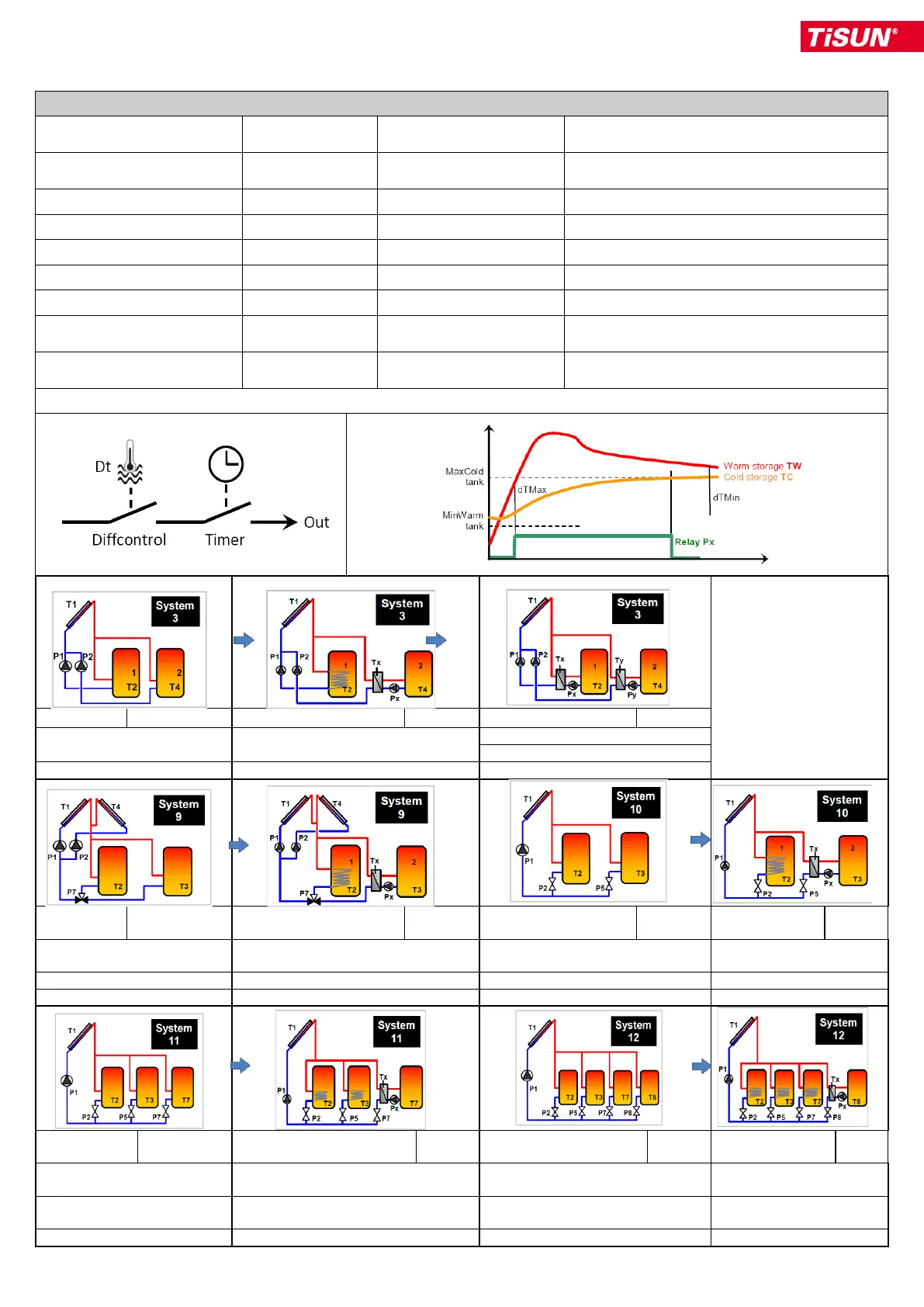

4.4 Bloque funcional de la "unidad de control de diferencia"
Configuración
Opciones
Configuración de
fábrica
Nota
Sensor primario
(caliente)
T1 a T12
Seleccionable
Sensor de temperatura de la fuente de calor
Sensor secundario (frío)
T1 a T12
Seleccionable
Sensor de temperatura (tanque, )
dT máx. (inicio)
3 a 40 °C
15 °C
dT máx.
dT mín. (parada)
2 a 30 °C
7 °C
dT mín.
Sensor primario mín.
0 a 95 °C
65 °C
Temperatura mínima para ON (Activado)
Sensor secundario máx.
15 a 95 °C
15 °C
Temperatura máxima del tanque
Temporizador (3x)
00.00-24.00
00.00-24.00
3 intervalos de tiempo ajustables (véase
Temporizador)
Retardo
-900 a +900 seg.
0 seg.
antes(- seg.) y después (+ seg.) del retardo
de salida
Sistema 3
Dúplex
Sistema 3 (1PHE)
Multiplex
Sistema 3 (2 PHE)
Multiplex
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
Dif 1 = Px = Dt(Tx,T2)
Sin PHE
Dif 1 = Px = Dt(Tx,T4)
Dif 2 = Py = Dt(Ty,T4)
Sistema 9
Multiplex
Sistema 9 (1PHE)
Multiplex
Sistema 10
Multiplex
Sistema 10
(1PHE)
Multiplex
P1= Dt(T1,T2 ó T3) P2=
Dt(T4,T2 ó T3)
P1= Dt(T1,T2 ó T3) P2= Dt(T4,T2 ó
T3)
P1= Dt(T1,T2 ó T3) P2= Dt(T1,T2)
P1= Dt(T1,T2 ó T3) P2=
Dt(T1,T2)
P7= Dt(T1 ó T4,T3)
P7= Dt(T1 ó T4,T3)
P5= Dt(T1,T3)
P5= Dt(T1,T3)
Sin PHE
Dif 1 = Px = Dt(Tx,T3)
Sin PHE
Dif 1 = Px = Dt(Tx,T3)
Sistema 11
Multiplex
Sistema 11 (1PHE)
Multiplex
Sistema 12
Multiplex
Sistema 12 (1PHE)
Multiple
x
P1= Dt(T1,T2 ó T3 ó T7) P2=
Dt(T1,T2)
P1= Dt(T1,T2 ó T3 ó T7) P2=
Dt(T1,T2)
P1= Dt(T1,T2 ó T3 ó T7 ó T8) P2=
Dt(T1,T2)
P1= Dt(T1,T2 ó T3 ó T7 ó
T8) P2= Dt(T1,T2)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7) P8=
Dt(T1,T8)
P5= Dt(T1,T3) P7=
Dt(T1,T7) P8= Dt(T1,T8)
Sin PHE
Dif 1 = Px = Dt(Tx,T7)
Sin PHE
Dif 1 = Px = Dt(Tx,T8)
