TiSUN MULTIPLEX User Manual

83

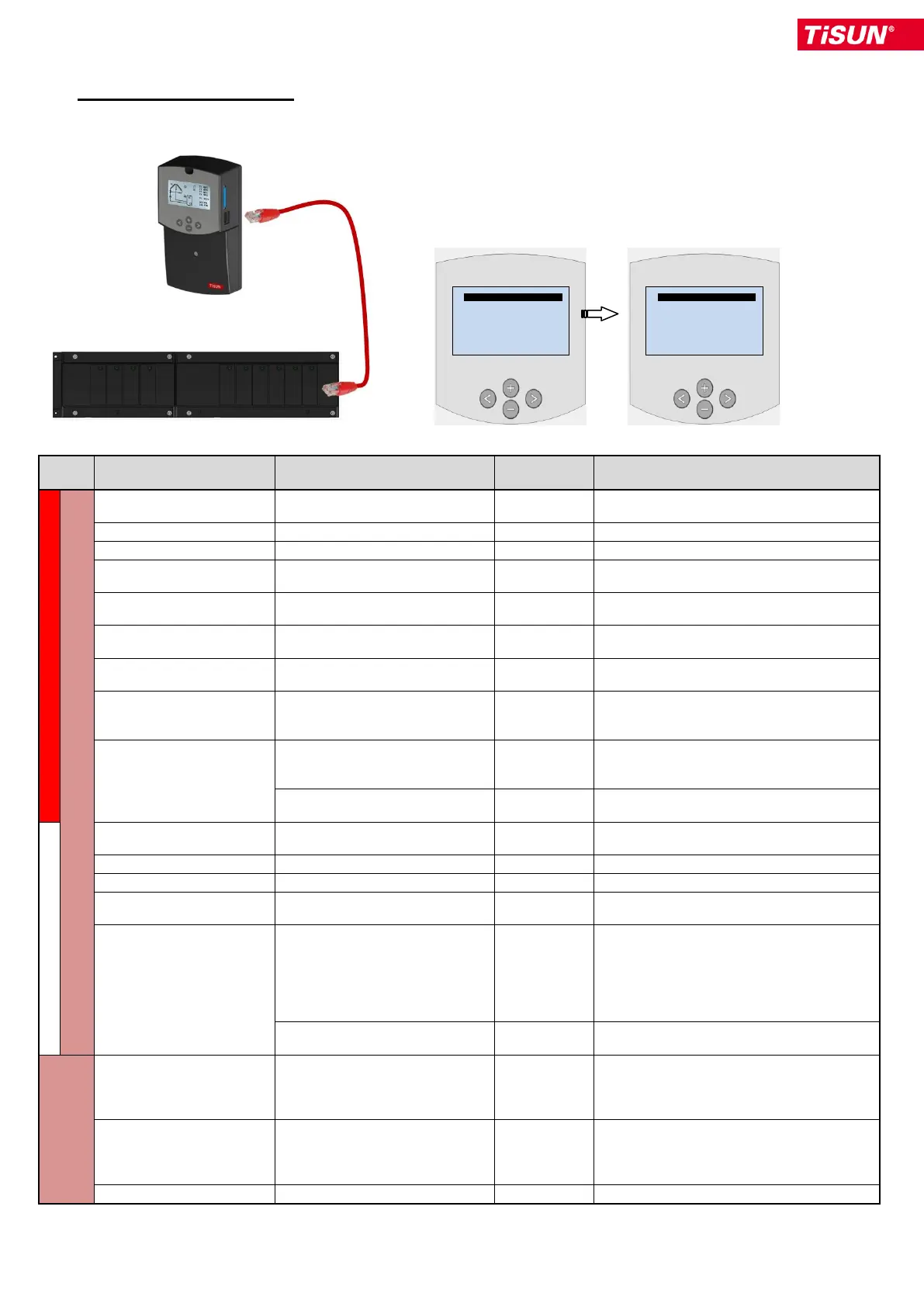

2 Menu do Multiplex
(Estas extensões dos menus apenas estão disponíveis quando o módulo de extensão MULTIPLEX está ligado ao controlador
DUPLEX)
Onde
Parâmetros
Possibilidade
Ajustes de
fábrica
Com
Menu de ajustes DUPLEX
Menu de ajustes MULTIPLEX
Temperatura máxima
acumulador 1/2
15-95°C
65°C
Todos os sistemas
dTMáx. acumulador 1/2
4-40°C
15°C
Todos os sistemas
dTMín. acumulador 1/2
2-35°C
7°C
Todos os sistemas
Velocidade mín. P. (Triac)
30-100%
60°C
P1, P2, P4, P5 (em caso de velocidade
controlada)
dT FS
5-50°C
35°C
P1, P2, P4, P5 (em caso de velocidade
controlada)
Temperatura mín. do
colector
1 a 99°C
25°C
Todos os sistemas
Temperatura máx. do
colector
110 a 150°C
120°C
Protecção contra aquecimento (protecção
do sistema)
GDS 1
RPS 0-4 ou 0-6 ou 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200,
20-400 l/min.
Não ligado
Sensor de caudal (VFS) ou sensor de
pressão (RPS) Grundfoss
GDS 2
RPS 0-4 ou 0-6 ou 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200,
20-400 l/min.
Não ligado
Sensor de caudal (VFS) ou sensor de
pressão (RPS) Grundfoss
T1 a T5 e T7 a 12
Não ligado
Sensor de temperatura PT1000 opcional
para o cálculo de energia
Temperatura máxima
acumulador 3/4
15-95°C
65°C
Sistema com acumulador 3/4
dTMáx. acumulador 3/4
4-40°C
15°C
Sistema com acumulador 3/4
dTMín. acumulador 3/4
2-35°C
7°C
Sistema com acumulador 3/4
Circuito de aquecimento
1/2
Sim/Não
Não
Circuito de aquecimento 1/2
GDS 3/4
RPS 0-4 ou 0-6 ou 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200,
20-400 l/min.
Cálculo de energia VFS 


Não ligado
Sensor de caudal (VFS) ou sensor de
pressão (RPS) Grundfoss
Sensor temp. 2
T1 a T5 e T7 a 12
Não ligado
Sensor de temperatura PT1000 opcional
para o cálculo de energia
Menu de saída
Multiplex
Relé 2 a 8
Esquema/desligado/termostato/
unidade de controlo da
diferença/permutador
de calor de placa/temporizador
Desligado
Esquema ou blocos funcionais
Relé 9
Esquema/desligado/termostato/
unidade de controlo da
diferença/permutador
de calor de placa/temporizador
Desligado
Esquema ou blocos funcionais (flutuante)
Relé 10
Esquema/desligado/termostato
Desligado
Esquema ou bloco funcional
 Multiplex Out -
 P2
P3
Relay 4
Relay 5
Relay 6
Relay 7
 Informations -
Services
Settings
Operation
Operation h
Temperatures
 Multiplex Out
Novo submenu:
ex
Ver a parte 4


