70

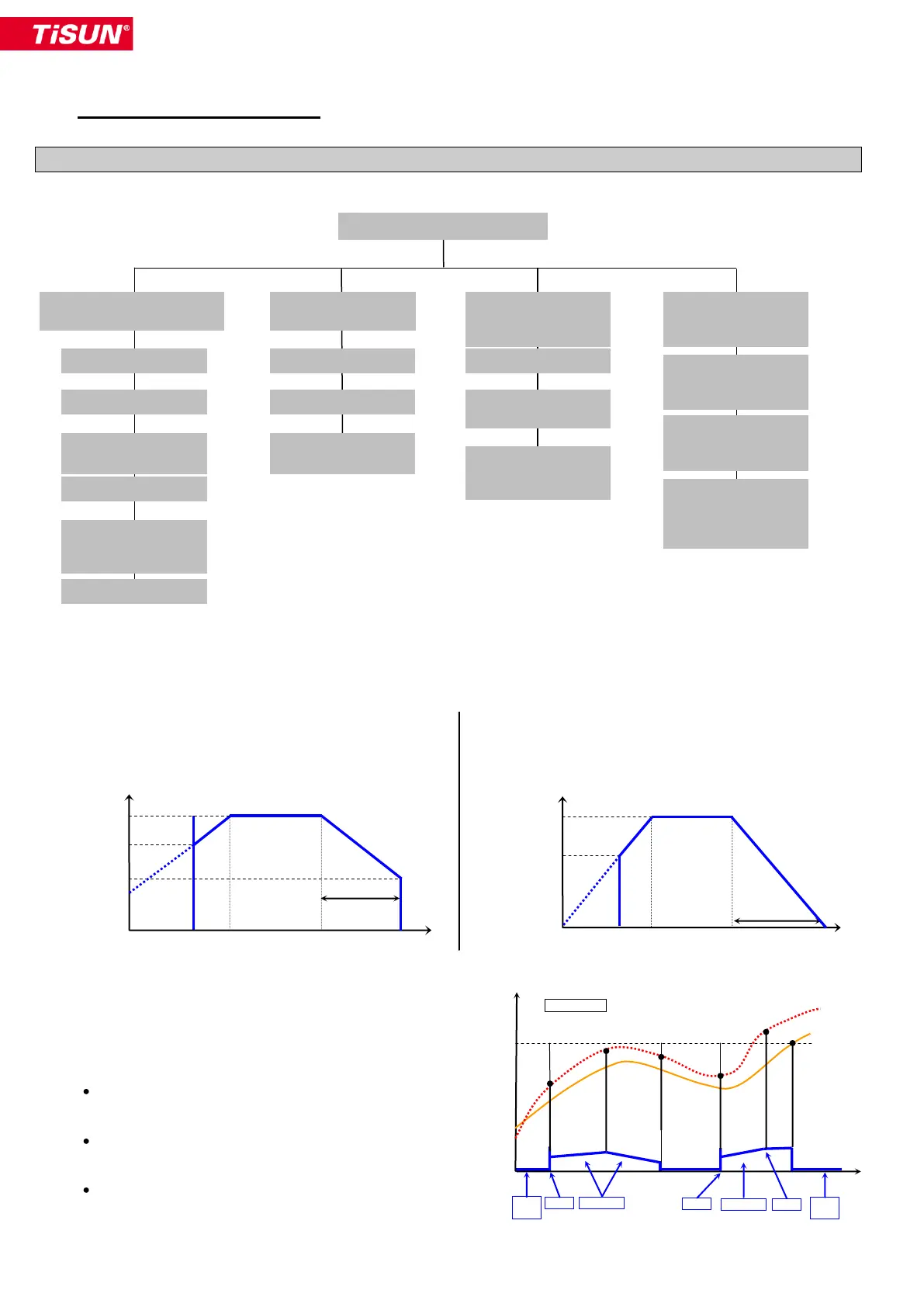

4 Bloques funcionales
* Descripción de los controles de velocidad, bomba estándar y de alta eficacia
Control de caudal optimizado y diferencia de temperatura entre el caudal y el retorno con velocidad variable de la bomba a través de
un control de fase Triac infinitamente ajustable o una señal PWM para bombas de alta eficacia (bombas de ahorro energético).
Control de velocidad Triac Control de velocidad PWM
NB: La velocidad se regula mediante un control de
fase modulada Triac; por tanto, antes de modificar los
valores y de ponerlo en marcha, compruebe:
Si la bomba puede ponerse en
funcionamiento utilizando una fase modulada
con control de velocidad.
Que la velocidad mínima de la bomba es
igual o inferior a la velocidad mínima
regulada.
Que el interruptor de pasos de la bomba está
fijado en la salida máxima.
Rango
velocidad
controlada
Rango velocidad
controlada
Control de
velocidad
P2, P4, P5
PhAC SC = Activado
(Bomba estándar)
PWM SC = Activado
(Bomba de alta
eficacia)
Salidas
P2, P3, P4, P5, P6, P7, P8, P9
PHE
(Intercambiador de calor
de placa)
Circuito de
calefacción 1
P4, P6, P10
Circuito de
calefacción 2
P5, P7, P8
Calentador de apoyo
P3
(tanque D.H.W)
Calentador de
apoyo P9
(Almacenamiento de
calefacción)
