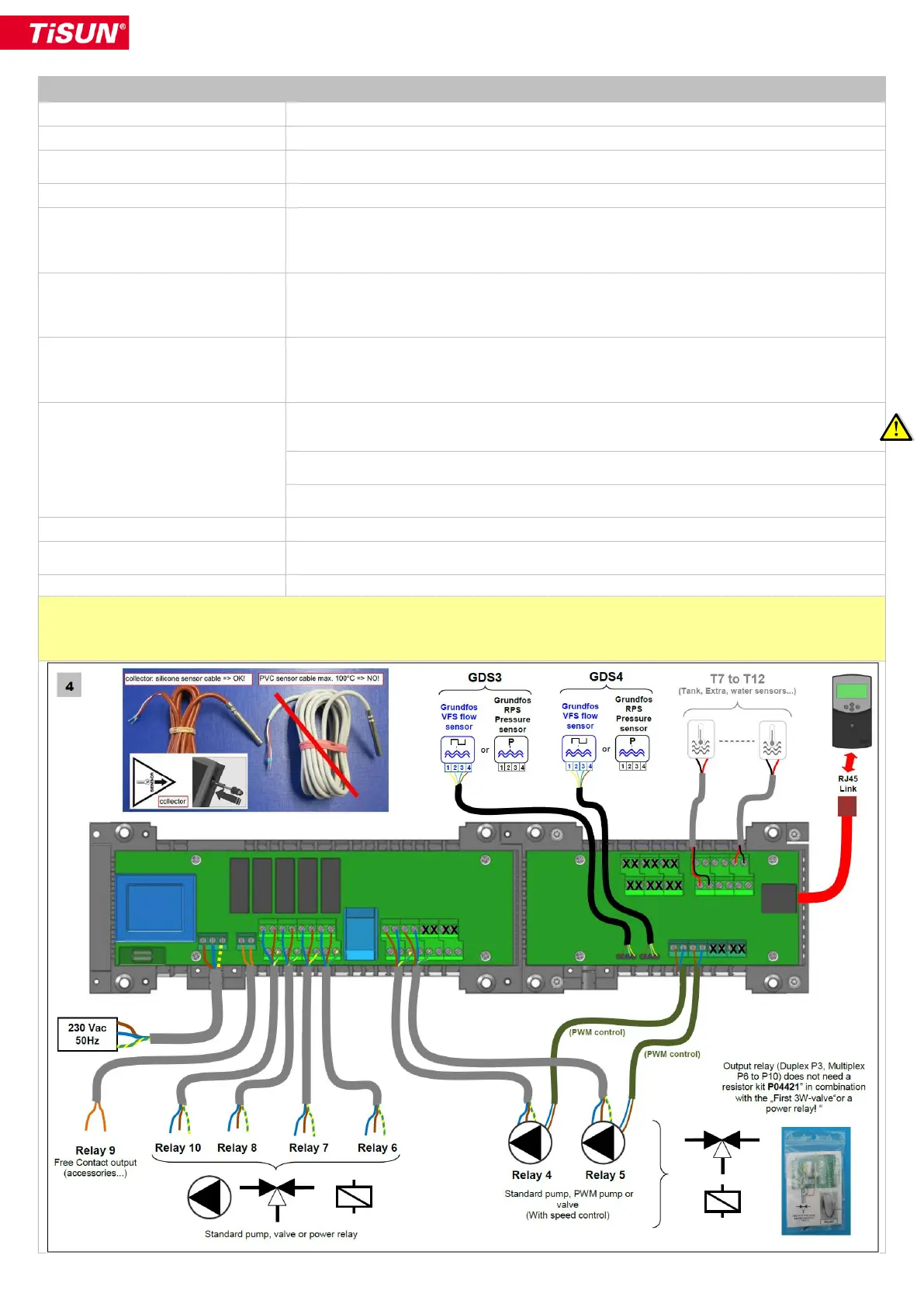

1.3 Ligações
Entradas T1
Sensor do colector
Entradas T2, T3, T4, T7 a T12
Sensor para acumulador, colector ou funções adicionais
Entrada T5
Sensor para o retorno do colector (medição teórica da quantidade de calor), acumulador,
colector ou funções adicionais
Entrada T6
Medidor de caudal por impulsos (medidor da quantidade de calor), impulsos de 5 V CC
Entrada VFS (Duplex)
Sensor VFS de caudal e temperatura para calcular a saída e a energia (medidor electrónico da
quantidade de calor), tensão eléctrica de entrada de 5 V CC, tensão eléctrica de saída de
caudal de 0,5 a 3,5 V CC, tensão eléctrica de saída de temperatura de 0,5 a 3,5 V CC,
amplitude de medição de caudal de 1 a 200 l/min.
Entrada VFS (Multiplex)
2 entradas para sensor VFS de caudal e temperatura para controlo do sistema (não para o
cálculo da saída e da energia), tensão eléctrica de entrada de 5 V CC, tensão eléctrica de
saída de caudal de 0,5 a 3,5 V CC, tensão eléctrica de saída de temperatura de 0,5 a
3,5 V CC, amplitude de medição de caudal de 1 a 200 l/min.
Entrada RPS
2 entradas para sensor RPS de pressão e temperatura (controlo do sistema), tensão eléctrica
de entrada de 5 V CC, tensão eléctrica de saída de pressão de 0,5 a 3,5 V CC, tensão
eléctrica de saída de temperatura de 0,5 a 3,5 V CC, amplitude de medição de pressão de 0 a
10 bar
Saídas P1, P2, P4 e P5
Saída TRIAC de 230 V / máx. 1 A, para bombas solares e de aquecimento, com controlo de
velocidade (controlo por fases moduladas), carga mín. de 2 W no TRIAC para alternar, se for
utilizado um relé de energia ou semelhante.
Sinal PWM de 4-15 V / 100-4000 Hz, para controlo e regulação de velocidade de bombas de
elevada eficiência
Observação: Também é possível ligar uma válvula a estas saídas em conjunto com o kit de
resistência.
Saídas P3, P6, P7, P8, P10
Saída do relé de 230 V / máx. 2 A, para bomba ou válvula solar e de aquecimento
Saída P9
Saída do relé flutuante de 230 V / máx. 2 A, para bomba solar e de aquecimento, válvula ou
exigências flutuantes
Entrada RJ45
Interface digital para Duplex-Multiplex
*ATENÇÃO: Como característica de segurança, todos os parâmetros críticos (sistema e função extra) deixam de estar acessíveis
após quatro (4) horas de funcionamento. Se pretender modificar estes parâmetros, tem de desligar o controlador da corrente e voltar a
ligá-lo. Não se perdem quaisquer definições ao desligar da corrente ou após uma falha de energia. Após quatro horas, apenas é
possível alterar as definições de optimização do sistema.
