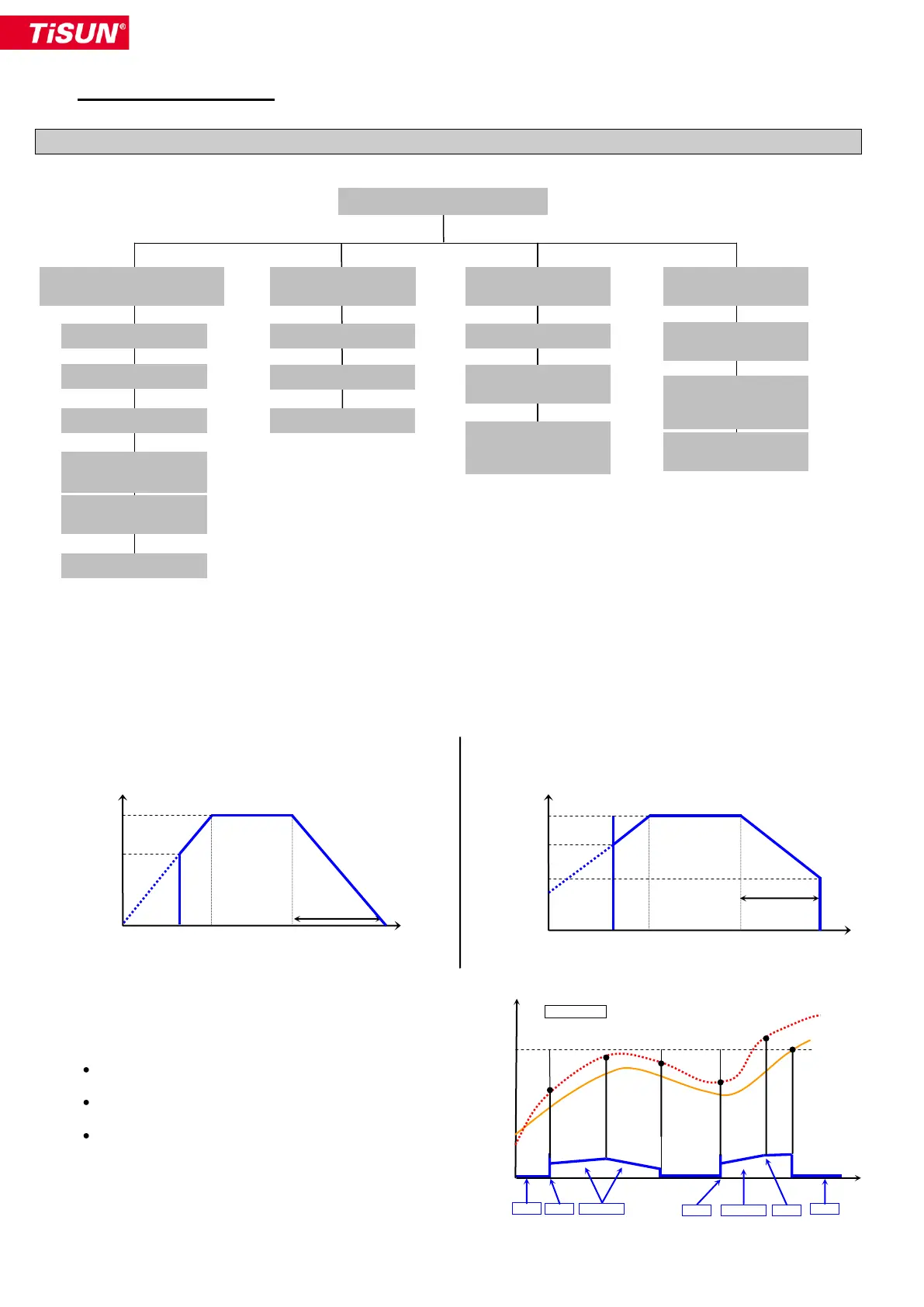

4 Funktionsblöcke
4.1 Darstellung
* Beschreibung der Drehzahlregelung für Standardpumpe und Hocheffizienz-Solarpumpe
Optimierte Durchfluss-Steuerung und Temperaturdifferenz zwischen Durchfluss und Rücklauf mit variabler Pumpendrehzahl über
anpassbare TRIAC-Phasenanschnittsteuerung oder PWM-Signal für Hocheffizienz-Solarpumpen (Energiesparpumpen).
TRIAC-Drehzahlregelung PWM-Drehzahlregelung
Speicher
1
T2 (°C)
dt min
dtFs
P1
Kollektor
T1 (°C)
Maxtemp
Speicher1
dtFs
dT = T1  T2
100%
0%
dt max
Regelung
dt max
85%
AUS
100%
Regelung
100%
100%
AUS
Hinweis: Die Drehzahl wird über TRIAC
(Phasenregelung) geregelt. Bitte folgende Punkte vor
Wertänderungen und Inbetriebnahme prüfen:
Ob die Pumpe mit dieser Art der
Drehzahlregelung laufen kann
Ob die Mindestnenndrehzahl der Pumpe
stimmt
Ob sich der Stufenschalter der Pumpe in der
Maximalstellung befindet.
dt min
dt max
100%
Einschaltung
der Pumpe
dTFs
dTFs
Geregelter
Drehzahlbereich
0%
Multiplex Ausgang
DR
P2, P4, P5
Keine DR= AUS
Phasen DR = EIN
(Standardpumpe)
PWM DR = EIN
(Hocheffizienz-
Solarpumpe)
Ausgänge
P2, P3, P4, P5, P6, P7, P8, P9
Ausgang
P10
AUS
Schema
Thermostatfunktion
Funktion
Differenzreglung
PHE
(Plattenwärmetauscher)
Timer
AUS
Schema
Thermostatfunktion
Heizkreis 1
P4, P6, P10
Heizkreis 2
P5, P7, P8
P3 Nachheizung
(Brauchwarmwasser-
speicher)
P9 Nachheizung
(Heizungsspeicher)
Einschaltung
der Pumpe
dt min
dt max
100%
Min Drehzahl
Pumpen
dTFs
dTFs
Geregelter
Drehzahlbereich
30%
