16 243637000/00/02.17
Material einlegen
4.4 Transferfolie einlegen
6
52 4
3
1 1
7

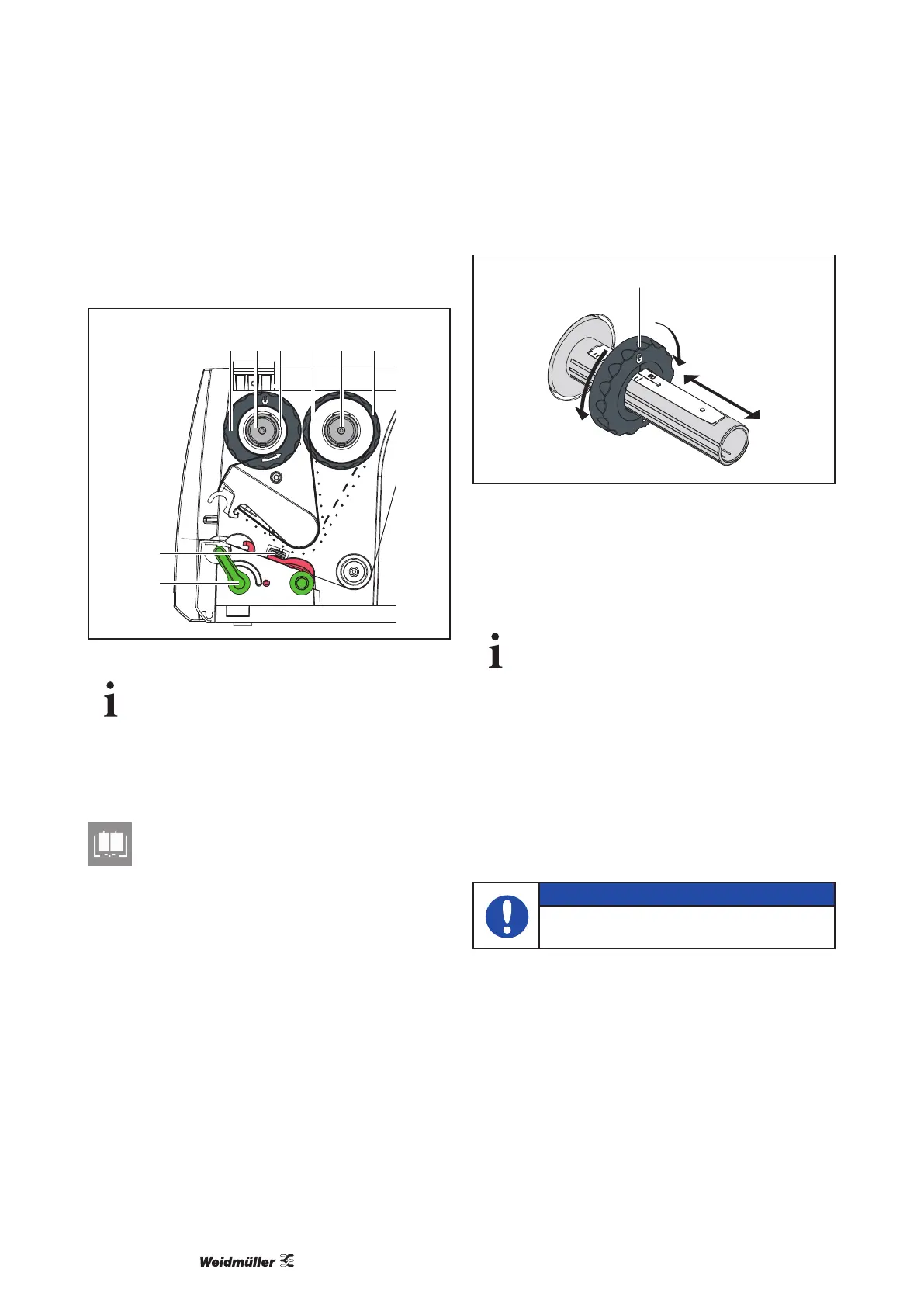

Abbildung 10 Transferfolienlauf
Beim Thermodirektdruck keine Transferfo-
lie einlegen, oder ggf. eingelegte Transfer-
folie entfernen.
1 Vor dem Einlegen der Transferfolie Druckkopf
reinigen.
-
tel 7.2.
2 Hebel (6) gegen den Uhrzeigersinn drehen, um
3 Randsteller (1) auf dem Abwickler (5) entspre-
chend der Folienbreite einstellen (Bild 11):
- Wickler festhalten und Randsteller (1) durch
Drehen in Richtung A entriegeln.
- Randsteller (1) in Richtung B schieben und
mithilfe der Skala auf Folienbreite einstellen.
- Wickler festhalten und Randsteller (1) durch
Drehen in Richtung C verriegeln.
C
A
B
1
Abbildung 11 Einstellung der Randsteller
4 Folienrolle (4) so bis zum Randsteller (1) auf den
Abwickler (5) schieben, dass die Farbbeschich-
tung der Folie nach dem Einlegen zu der dem
Druckkopf abgewandten Seite zeigt.
Zum Aufwickeln der Folie wird ein Folien-
kern (3) benötigt, der mindestens so breit
ist wie die Vorratsrolle.
Folienkern beim Wechsel der Transferfolie
zum Aufwickeln benutzen.
5 Position des Randstellers auf dem Aufwickler an
Breite des Folienkerns (3) anpassen und Folien-
kern auf den Aufwickler (2) schieben.
6 Transferfolie wie in Bild 10 durch die Druckme-
chanik führen.
ACHTUNG
Transferfolie über den Etikettensensor
(7) führen.
7 Folienanfang mit einem Klebestreifen mittig am
-
wicklers gegen den Uhrzeigersinn beachten.
8 Aufwickler (2) gegen den Uhrzeigersinn drehen,
um den Folienlauf zu glätten.
9 Kopfwinkel herunterdrücken und Hebel (6) im
Uhrzeigersinn drehen, um den Druckkopf zu ver-
riegeln.
