Weidmüller THM MMP - 外觀總覽

492 243637000/00/02.17
安裝
2 安裝
2.1 外觀總覽
1
2
3
4
5
6
7
8

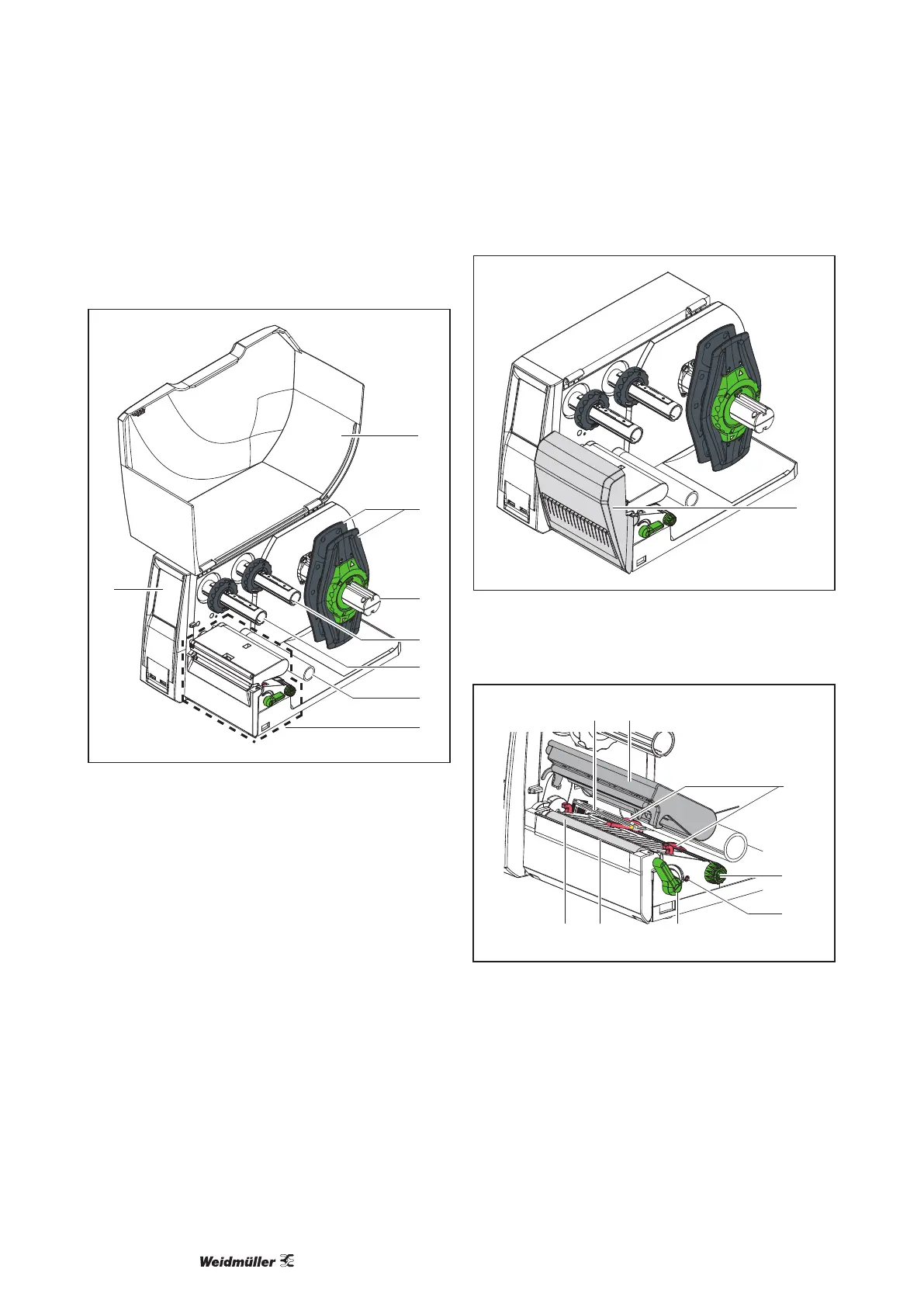

圖 1 具撕紙面板
1 外蓋
2 標籤紙捲固定擋板
3 標籤紙捲固定軸
4 碳帶供應軸
5 碳帶回收軸
6 皮帶滾軸
7 列印模組
8 觸控面板
9
圖 2 具裁刀或切虛線刀面板
9 碳帶張力調整桿
13
15
12
10 11
1617
14
圖 3 連接介面
10 標籤感測器
11 印字頭座與印字頭
12 標籤紙導引夾
13 標籤紙導引夾位置調整旋鈕
14 標籤感測器位置調整旋鈕
15 印字頭固定旋鈕
16 撕紙面板
17 列印滾軸
