Installation
2 Installation
2.1 Oversigt over apparatet
1
2
3
4
5
6
7
8

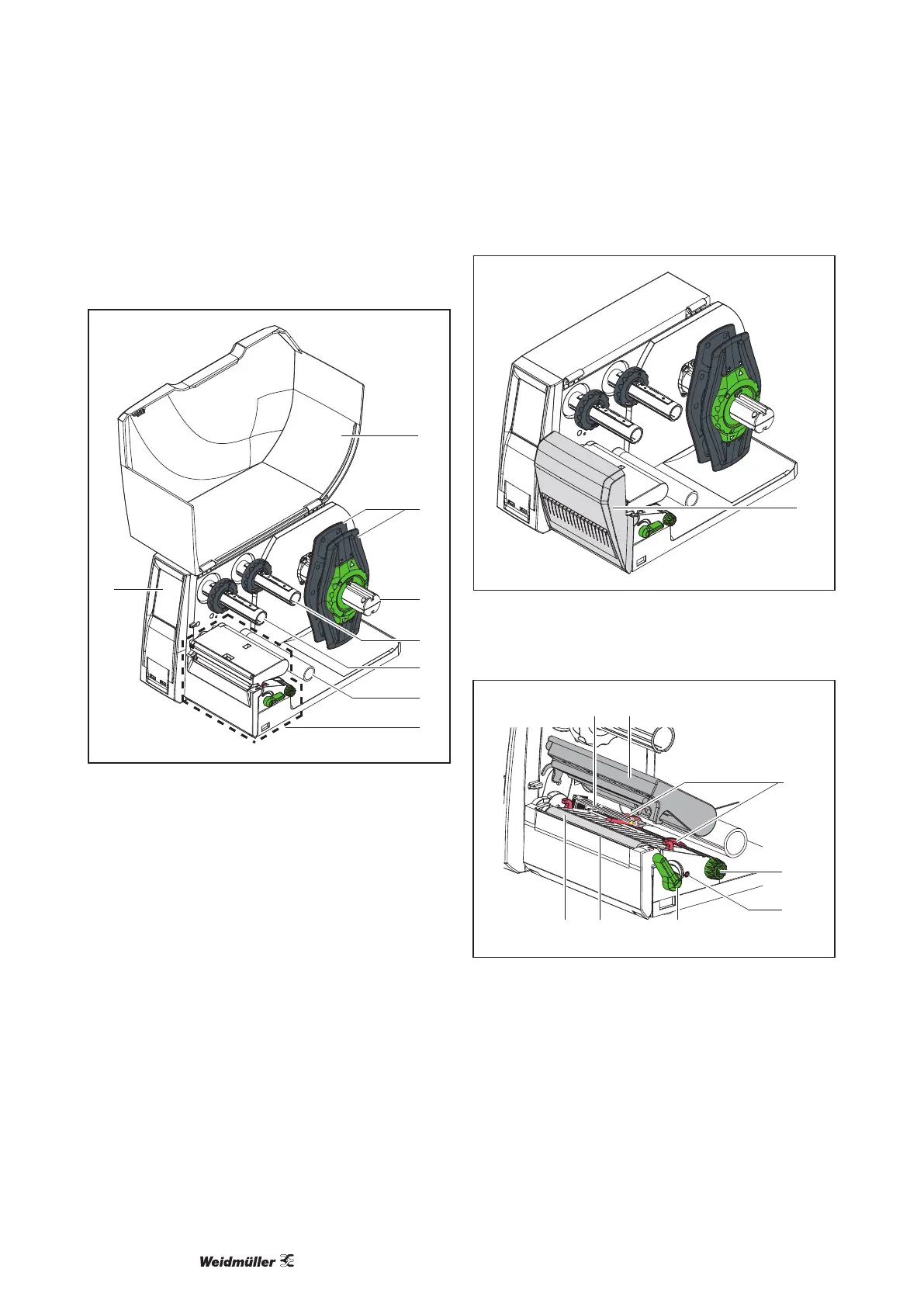

Fig. 1 Apparat med afrivningskant
1 Dæksel
2 Kantstyr
3 Rulleholder
4 Transferfoliens afruller
5 Transferfolieopruller
6 Omstyringsrulle
7 Printmekanik
8 Touchscreen-skærm
9
Fig. 2 Apparat med skære- eller perforeringskniv
9 Skære- eller perforeringskniv
13
15
12
10 11
1617
14
Fig. 3 Printmekanik
10 Etiket sensor
11 Printhovedholder med trykknap
12 Kantstyr
13 Drejeknap til indstilling af kantstyr
14 Drejeknap til indstilling af etiketføleren
15 Arm til låsning af printhoved
16 Afrivningskant
17 Trykvalse
