236 243637000/00/02.17
Inserimento del materiale
4.4 Inserimento del nastro tran-
sfer
6
52 4
3
1 1
7

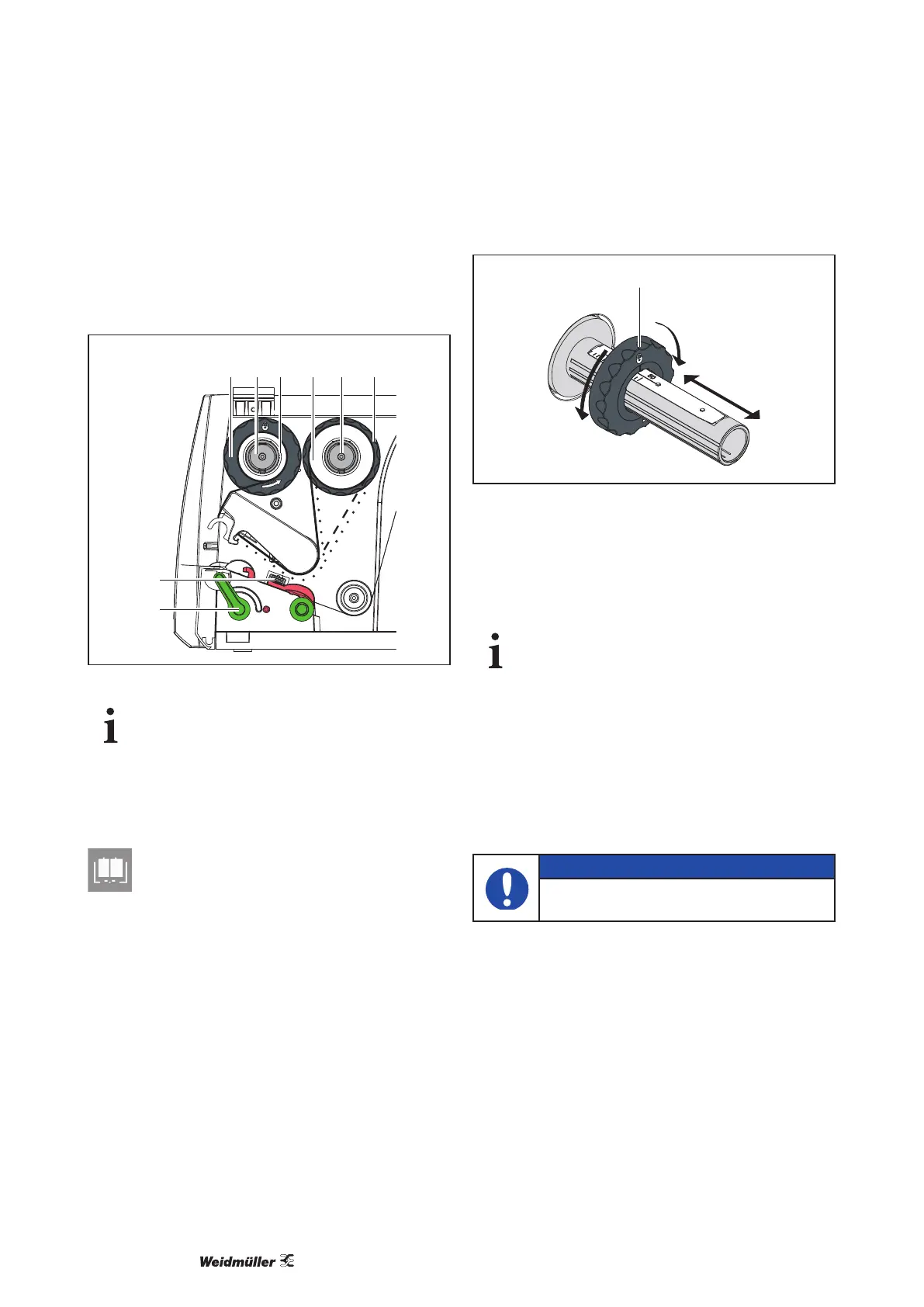

Figura 10 Percorso del nastro transfer
In caso di stampa termica diretta, non inse-
rire nastri transfer oppure eventualmente
rimuovere nastri transfer già inseriti.
1 Prima di inserire il nastro transfer, pulire la testa
di stampa
Ulteriori informazioni si trovano nel capitolo
7.2.
2 Ruotare la leva (6) in senso antiorario, per sbloc-
care la testina di stampa.
3 Impostare il regolatore dei bordi (1) sullo svolgi-
11):
- Reggere lo svolgitore e sbloccare il regolatore
dei bordi (1) ruotandolo in direzione A.
- Far scivolare il regolatore dei bordi (1) in dire-
zione e impostarlo sulla larghezza del nastro,
aiutandosi con la scala graduata.
- Reggere lo svolgitore e bloccare il regolatore
dei bordi (1) ruotandolo in direzione C.
C
A
B
1
Figura 11 Impostazione dei regolatore dei bordi
4 Spingere il rotolo di nastro (4) sullo svolgitore (5)
dopo l’inserimento lo strato di colore del nastro
mostri la parte opposta alla testina di stampa.
un’anima (3) larga almeno quanto il nastro.
Nella sostituzione del nastro transfer, utiliz-
zare l’anima per avvolgere il nastro.
5 Adattare la posizione sull’avvolgitore del regola-
tore dei bordi alla larghezza dell’anima (3), e fare
scivolare quest’ultima sull’avvolgitore (2).
6 Condurre il nastro transfer attraverso la meccani-
AVVISO
Condurre il nastro transfer attraverso il
sensore etichette (7).
7 Incollare il pezzo iniziale del nastro sull’anima (3)
utilizzando del nastro adesivo. Assicurarsi che la
direzione di rotazione dell’avvolgitore sia quella
oraria.
8 Ruotare l’avvolgitore (2) in senso antiorario, per
calandrare il nastro transfer.
9 Spingere verso il basso l’angolo di addendum e
ruotare la leva (6) in senso orario, per bloccare la
testina di stampa.
