Installation
2 Installation
2.1 Geräteübersicht
1
2
3
4
5
6
7
8

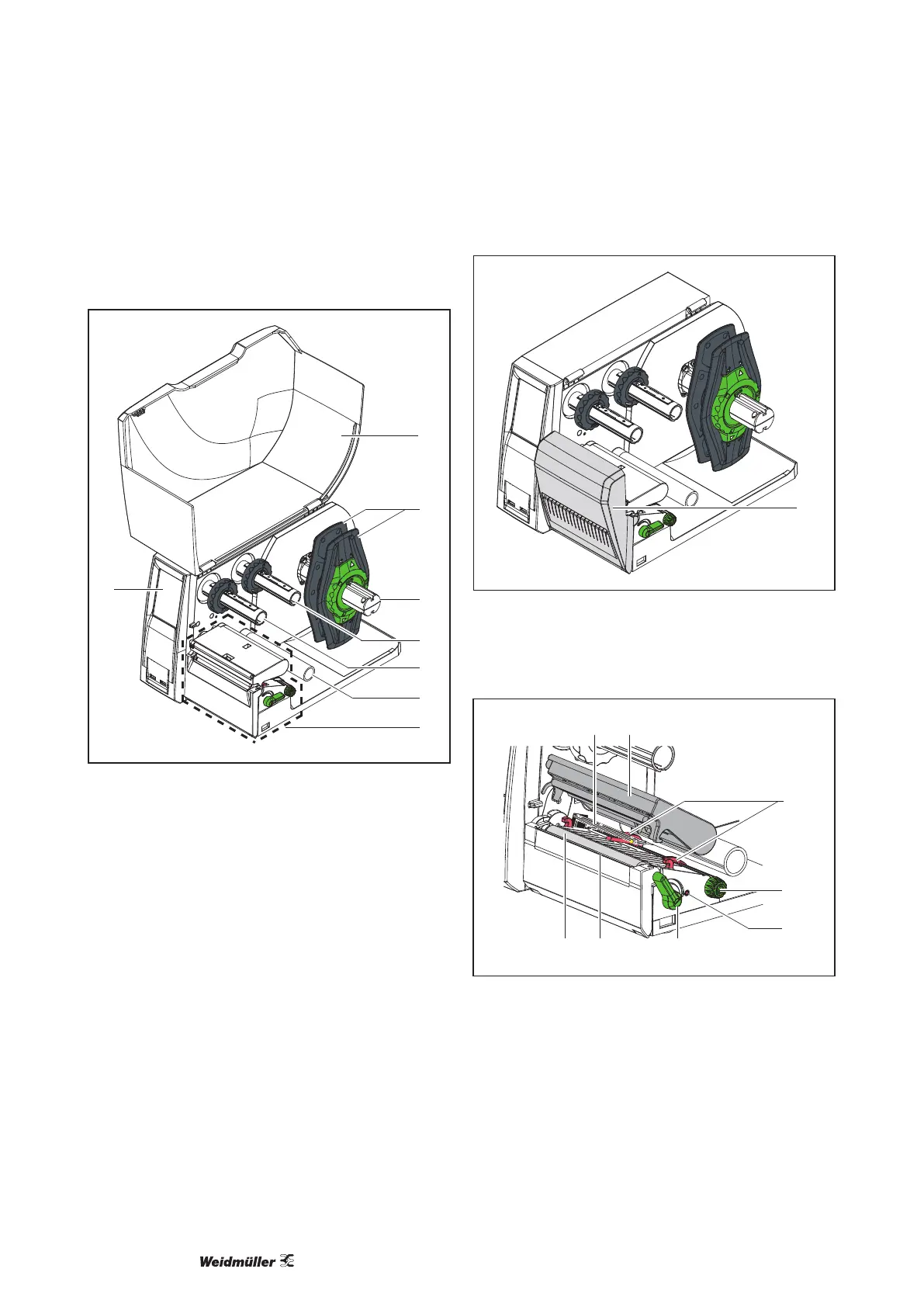

Abbildung 1 Gerät mit Abreißkante
1 Deckel
2 Randsteller
3 Rollenhalter
4 Transferfolienabwickler
5 Transferfolienaufwickler
6 Umlenkrolle
7 Druckmechanik
8 Touchscreen-Display
9
Abbildung 2 Gerät mit Schneide- oder Perforati-
onsmesser
9 Schneide- oder Perforationsmesser
13
15
12
10 11
1617
14
Abbildung 3 Druckmechanik
10 Etikettensensor
11 Kopfhalter mit Druckkopf
12 Randsteller
13 Drehknopf zur Einstellung der Randsteller
14 Drehknopf zur Einstellung des Etikettensensors
15 Hebel zur Druckkopfverriegelung
16 Abreißkante
17 Druckwalze
