Weidmüller THM MMP - 2 Instalacija; Pregled Aparata

426 243637000/00/02.17
Instalacija
2 Instalacija
2.1 Pregled aparata
1
2
3
4
5
6
7
8

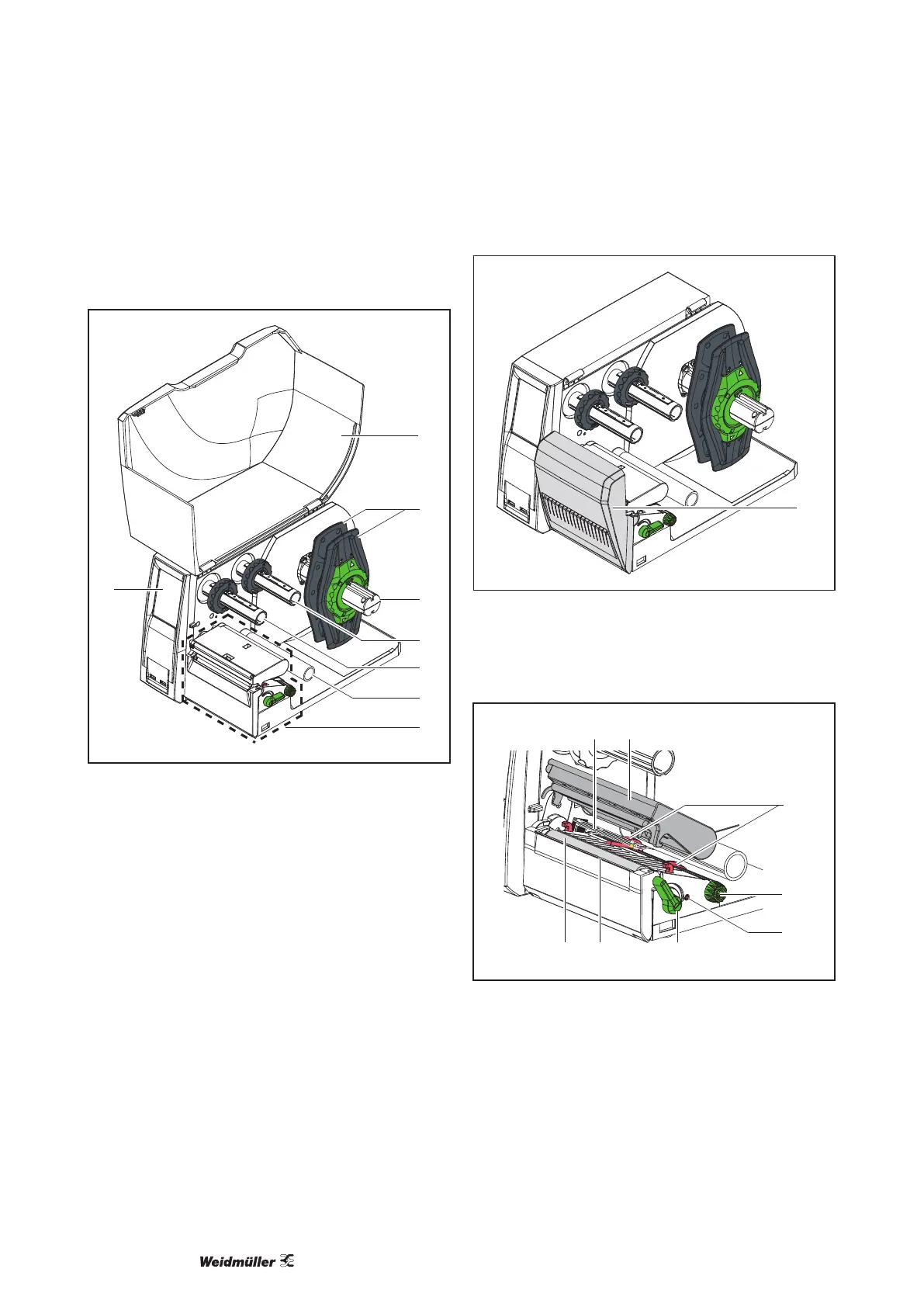

Slika 1 Naprava s trgalnim robom
1 Pokrov
2 Nastavljalnik roba
3 
4 Transferni odvijalnik folije
5 Transferni navijalnik folije
6 Preusmerjalni kolut
7 Tiskalna mehanika
8 Prikazovalnik zaslona na dotik
9
Slika 2 Naprava z rezalnim ali perforacijskim no-

9 
13
15
12
10 11
1617
14
Slika 3 Tiskalna mehanika
10 Tipalo etiket
11 
12 Nastavljalnik roba
13 Vrtljivi gumb za nastavitev nastavljalnika roba
14 Vrtljivi gumb za nastavitev senzor etiket
15 Vzvod za zapahnitev tiskalne glave
16 Trgalni rob
17 Pritisni valj
