228 243637000/00/02.17
Installazione
2 Installazione
2.1 Rappresentazione dell‘appa-
recchio
1
2
3
4
5
6
7
8

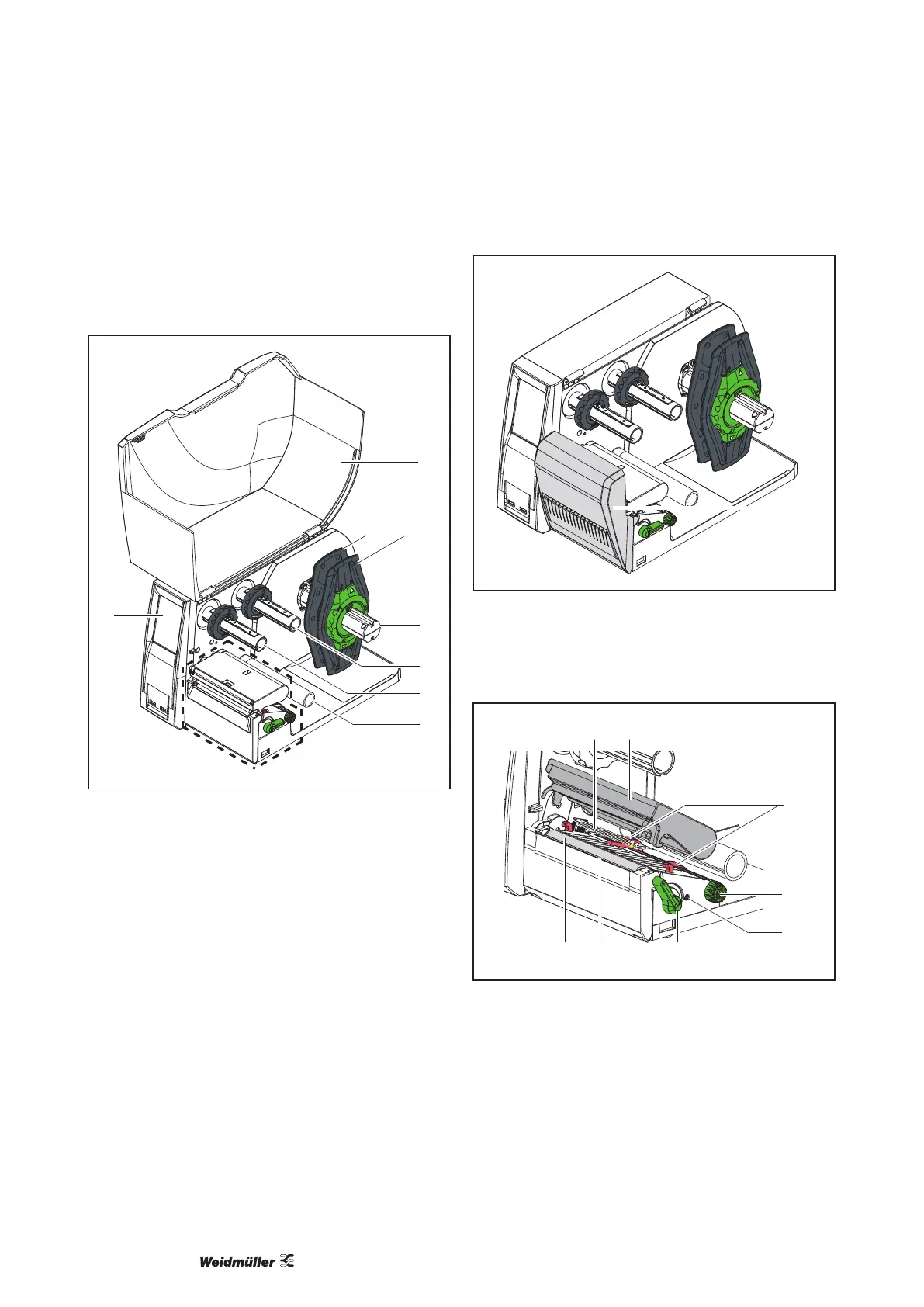

Figura 1 Dispositivo con bordo di taglio
1 Coperchio
2 Regolatore dei bordi
3 Portarotoli
4 Svolgitore del nastro transfer
5 Avvolgitore del nastro transfer
6 Rullo di rinvio
7 Meccanica di stampa
8 Schermo tattile
9
Figura 2 Dispositivo con lama di taglio o di perfo-
razione
9 Lama di taglio o di perforazione
13
15
12
10 11
1617
14
Figura 3 Meccanica di stampa
10 Sensore etichette
11 Portatestina di stampa con testina
12 Regolatore dei bordi
13 Manopola per l’impostazione del regolatore dei bordi
14 Manopola per l’impostazione del sensore etichette
15 Leva di chiusura della testa di stampa
16 Bordo di taglio
17 Rullo stampatore
