Inserimento del materiale
4 Inserimento del materiale
4.1 Inserimento del materiale
del rotolo
5
7
8
6
9
2
1
3
4

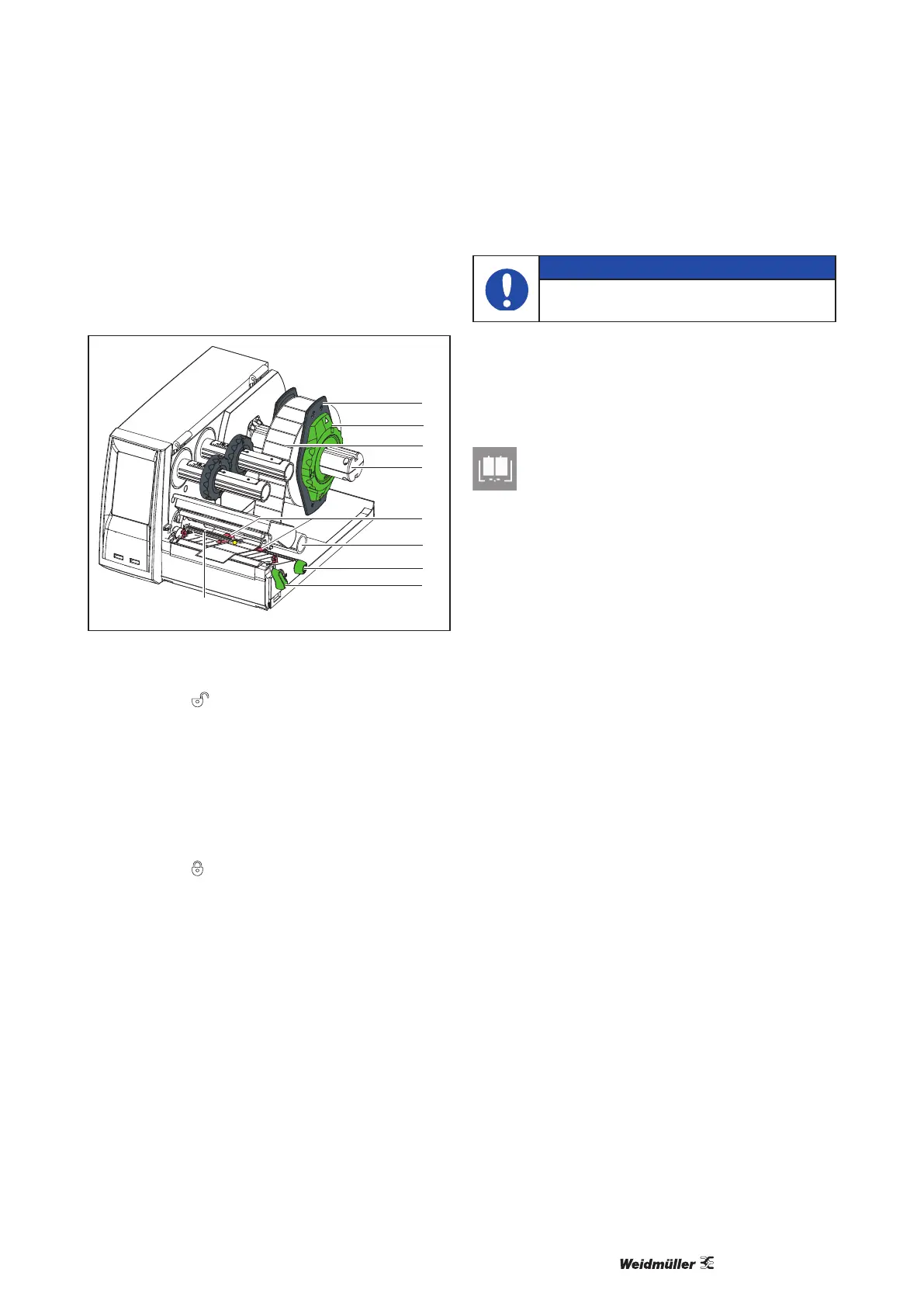

Figura 7 Inserimento del materiale del rotolo
1 Ruotare l’anello di regolazione (2) con la freccia
sul simbolo e rimuovere il regolatore dei bordi
(1) dal portarotolo (4).
2 Spingere il rotolo di materiale (3) sul portarotolo
(4) in modo tale che quando si svolge il materiale
da stampare sia rivolto verso l’alto.
3
a farlo aderire al rotolo di materiale.
4 Ruotare l’anello di regolazione (2) con la freccia
sul simbolo e così facendo bloccare il regolato-
re dei bordi (1) sul portarotolo (4).
5 Ruotare la leva (8) in senso antiorario, per sbloc-
care la testina di stampa.
6
perforazione, abbassare la lama.
7 Ruotare la manopola (7) per posizionare il re-
golatore dei bordi (5) in modo tale che la sua
distanza sia di qualche millimetro superiore alla
larghezza del materiale da stampare.
8 Spingere il materiale da stampare attraverso l’u-
nità di stampa sotto al rullo di rinvio (6).
AVVISO
Guidare il materiale sotto il sensore
etichette (9).
9 Avvicinare il regolatore dei bordi (5) ai bordi del
materiale senza schiacciarli.
10 Impostazione del sensore etichette.
Ulteriori informazioni si trovano nel capitolo
4.3.
11 -
ne, guidare il materiale attraverso la lama e ab-
bassare quest’ultima sulla meccanica di stampa.
12 Spingere verso il basso il portatestina e ruotare
la leva (8) in senso orario, in modo da bloccare la
testina.
