Weidmüller THM MMP - 碳帶安裝

500 243637000/00/02.17
碳帶與標籤紙安裝
4.4 碳帶安裝
6
52 4
3
1 1
7

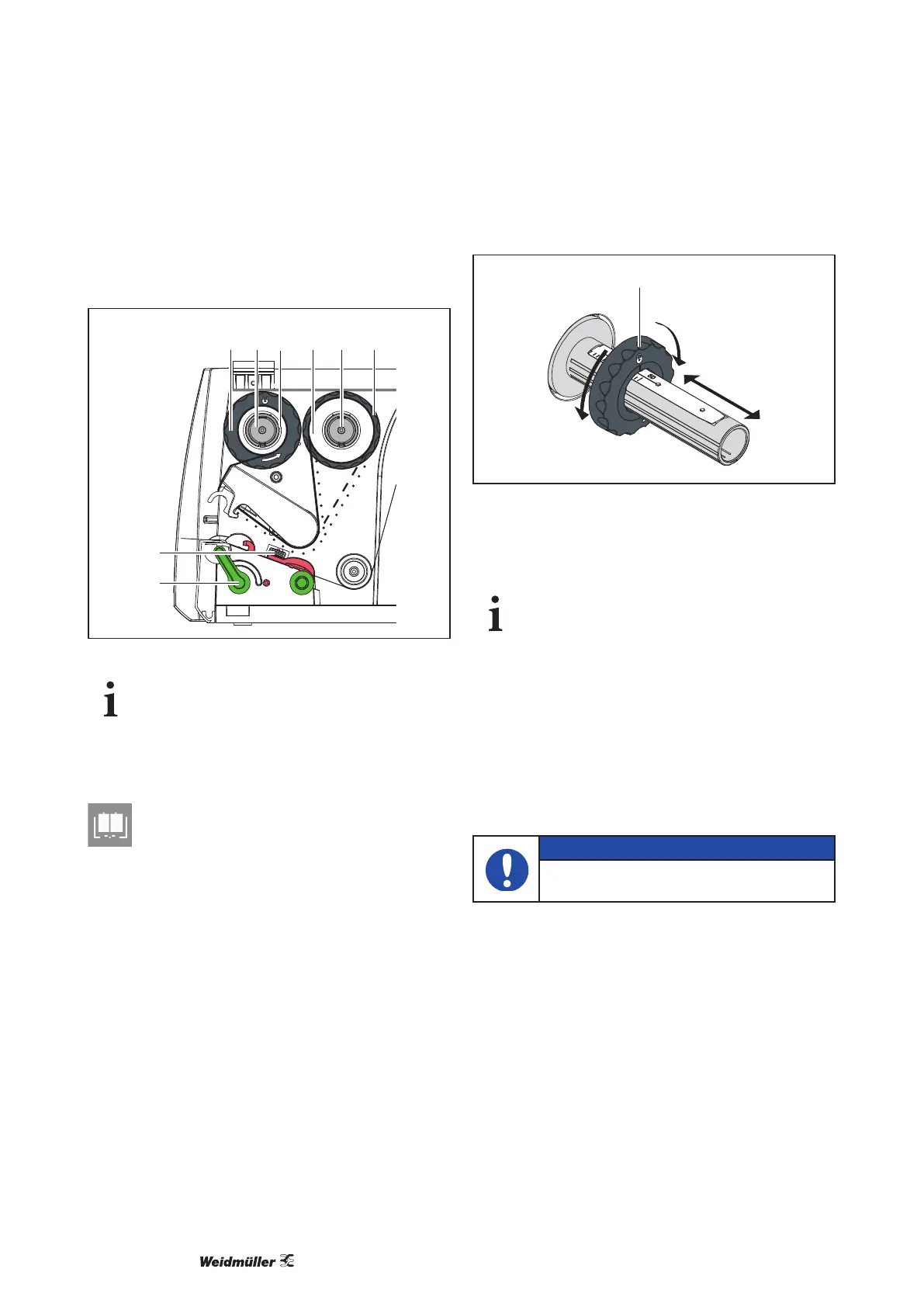

圖 10 碳帶安裝路徑
如使用熱感應方式列印，則勿安裝碳帶，或
移除碳帶，否則條碼機會出現錯誤訊息！
1 安裝碳帶前請先清潔印字頭
更多信息请参见第7.2章 。
2 逆時針轉動印字頭固定旋鈕（6）以便打開印字
頭；
3 參考圖11，調整碳帶軸（圖10的2與5）上的固定
環（1）上的位置到適合碳帶寬度位置：
- 以手握住碳帶軸，以向A方向轉開固定環（1）
；
- 向B方向調整固定環到與碳帶同寬的位置，可
參考軸上的刻度；
- 調整好後，以手握住碳帶軸，以向C方向轉緊
固定環（1）
C
A
B
1
圖 11 碳帶固定環調整方式
4 於碳帶供應軸（5）上安裝碳帶，並確認碳帶在印
字頭位置時的碳粉面是朝下；
為了要回捲用過碳帶，故在碳帶回收軸
（2）上，必須安裝至少與新碳帶軸同寬的
空捲軸（3）！
新碳帶用完後的空捲軸便可安裝到碳帶回收
軸（2）來回收用過的碳帶；
5 調整碳帶回收軸（2）上的固定環到與碳帶捲軸
（3）同寬位置，並在碳帶回收軸上放入空的碳帶
捲軸；
6 6. 依圖10的路徑安裝碳帶，並注意內碳與外碳的
方向是不同；
注意
請確認碳帶是安裝在列印模組裡的標籤感
測器（7）上方！
7 新碳帶繞到碳帶回收軸上的空捲軸（3）時，用膠
帶貼住碳帶與空捲軸 ；
8 並逆時針轉幾圈碳帶回收軸（2）以便整平碳帶
面；
9 順時針旋轉印字頭固定旋鈕（6）以便蓋上印字
頭；
