碳帶與標籤紙安裝
4 碳帶與標籤紙安裝
4.1 標籤紙捲安裝
5
7
8
6
9
2
1
3
4

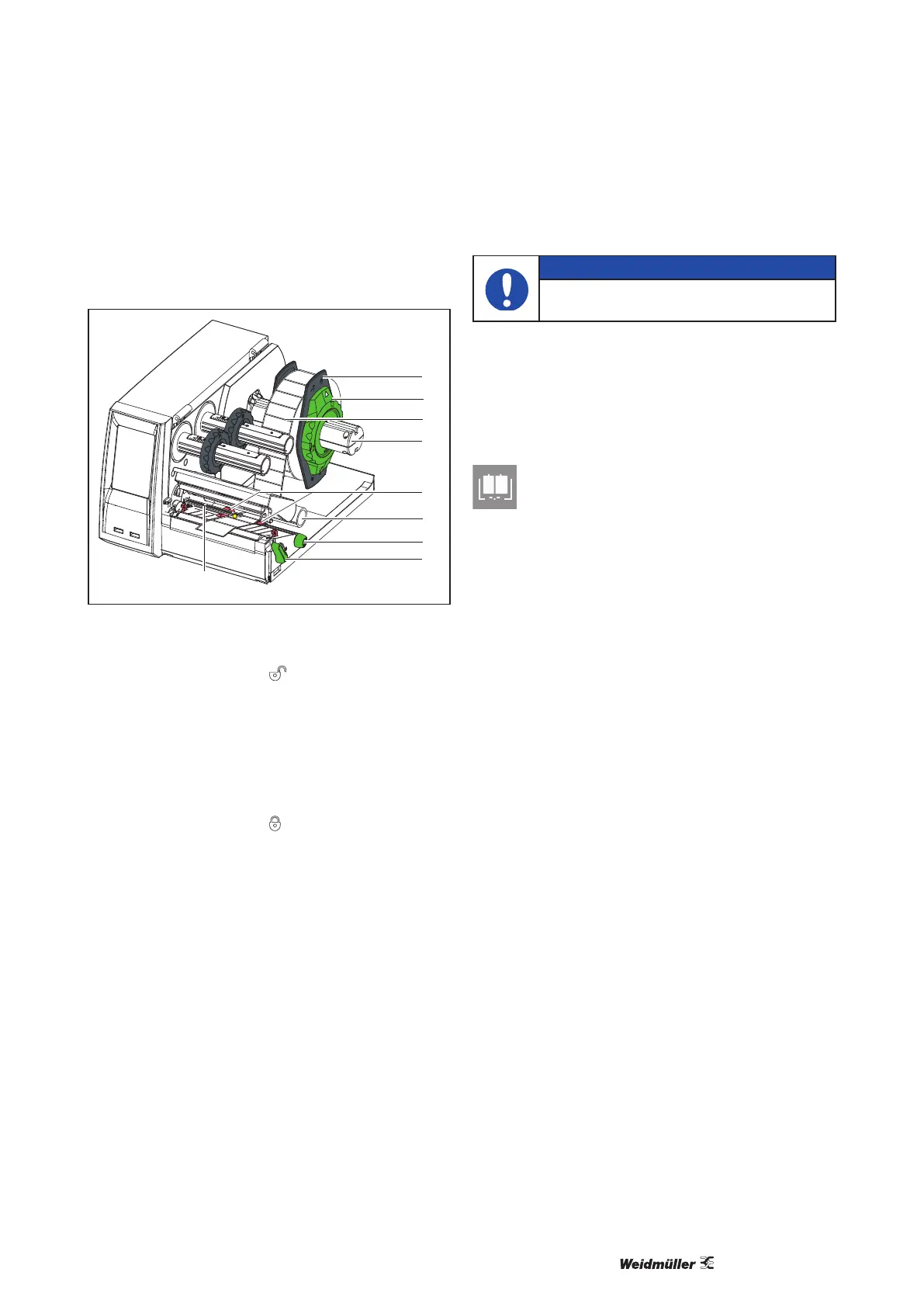

圖 7 標籤紙捲安裝
1 逆時針轉動標籤紙捲擋板上的旋鈕（2），讓旋鈕
上的箭頭指到解鎖符號 ，然後從標籤紙捲軸（4
）上取下標籤紙捲擋板（1）；
2 於標籤紙捲軸（4）上裝上標籤紙捲（3），確認
標籤列印面朝上；
3 再裝入標籤紙捲擋板（1），並向內推入標籤紙捲
直到頂住紙捲；
4 順時針轉動標籤紙捲擋板上的旋鈕（2），讓旋鈕
上的箭頭指到上鎖符號 以便固定擋板；
5 逆時針轉動印字頭固定旋鈕（8）以便打開印字
頭；
6 如條碼機有安裝裁刀或切虛線刀，請先將該裝置
向前扳開；
7 轉動旋鈕（7）調整標籤紙導引夾（5）位置，先
預留左右各比標籤紙寬 2mm的空間以便待會方便
安裝標籤；
8 將標籤紙從皮帶滾軸（6）下方經過並安裝到列印
模組裡
注意
務必確認標籤是安裝在列印模組裡的標籤
感測器（9）下方！
9 轉動旋鈕（7）調整標籤紙導引夾（5）到最靠
近標籤紙邊緣位置，但不要卡太緊造成標籤紙彎
曲；
10 調整標籤紙感測器位置
更多信息请参见第4.3章 。
11 如條碼機有安裝裁刀或切虛線刀面板，將標籤紙
導入裁刀內再將裁刀裝回列印模組；
12 壓下印字頭固定座並順時針轉動印字頭固定旋鈕
（8）以便固定印字頭固定座；
