4.4 전사 리본 삽입
6
52 4
3
1 1
7

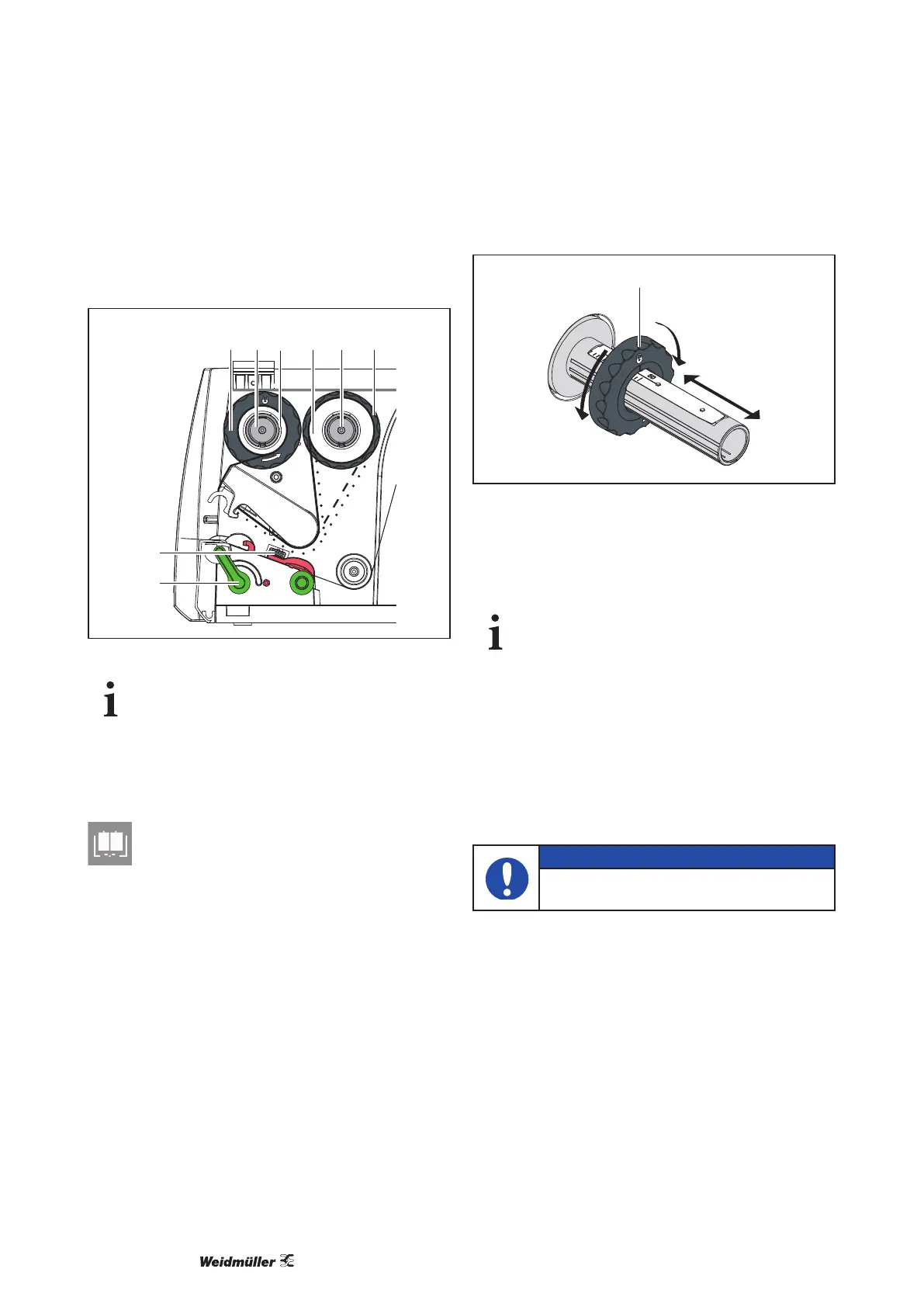

그림 10 전사 리본 피드
감열식 인쇄 시 전사 리본을 삽입하지 마십
시오. 또는 경우에 따라 삽입된 전사 리본을
제거하십시오.
1 전사 리본을 삽입하기 전에 인쇄 헤드를 청소합니
다.
자세한 정보는 7.2장을 참조하십시오.
2 레버(6)를 반시계 방향으로 돌려서 인쇄 헤드를 여
십시오.
3 마진 스톱(1)을 언와인더(5)에서 리본 폭에 맞게
조절합니다(그림 11).
- 와인더를 잡고 마진 스톱(1)을 A 방향으로 돌
려서 풉니다.
- 마진 스톱(1)을 B 방향으로 밀고 눈금을 이용해
서 리본 폭을 조절합니다.
- 와인더를 잡고 마진 스톱(1)을 C 방향으로 돌
려서 잠급니다.
C
A
B
1
그림 11 마진 스톱 조절
4 전사 필름 롤(4)을 언와인더(5)로 마진 스톱(1)까
지 밀어서 필름의 컬러 코팅층이 삽입 후 인쇄 헤
드 반대 쪽을 향하도록 하십시오.
필름 와인딩을 위해서는 공급 롤과 적어도
같은 폭의 필름 코어(3)가 필요합니다.
와인딩을 위해서는 전사 리본 교체 시 필름
코어를 사용하십시오.
5 와인더에서 마진 스톱의 위치를 필름 코어(3)의 폭
에 맞게 조정하고 필름 코어를 와인더(2) 쪽으로
미십시오.
6 전사 리본을 그림 10처럼 인쇄 장치로 안내합니
다.
조심
전사 리본을 라벨 센서(7) 위로 안내합니
다.
7 리본 시작을 필름 코어(3) 중앙에서 접착 테이프로
고정합니다. 와인더의 회전 방향이 반시계 방향이
되도록 하십시오.
8 와인더(2)를 반시계 방향으로 돌려서 전사 리본이
펴지도록 하십시오.
9 헤드 앵글을 아래로 누르고 레버(6)를 시계 방향으
로 돌려 인쇄 헤드를 잠급니다.
