382 243637000/00/02.17
Instalação
2 Instalação

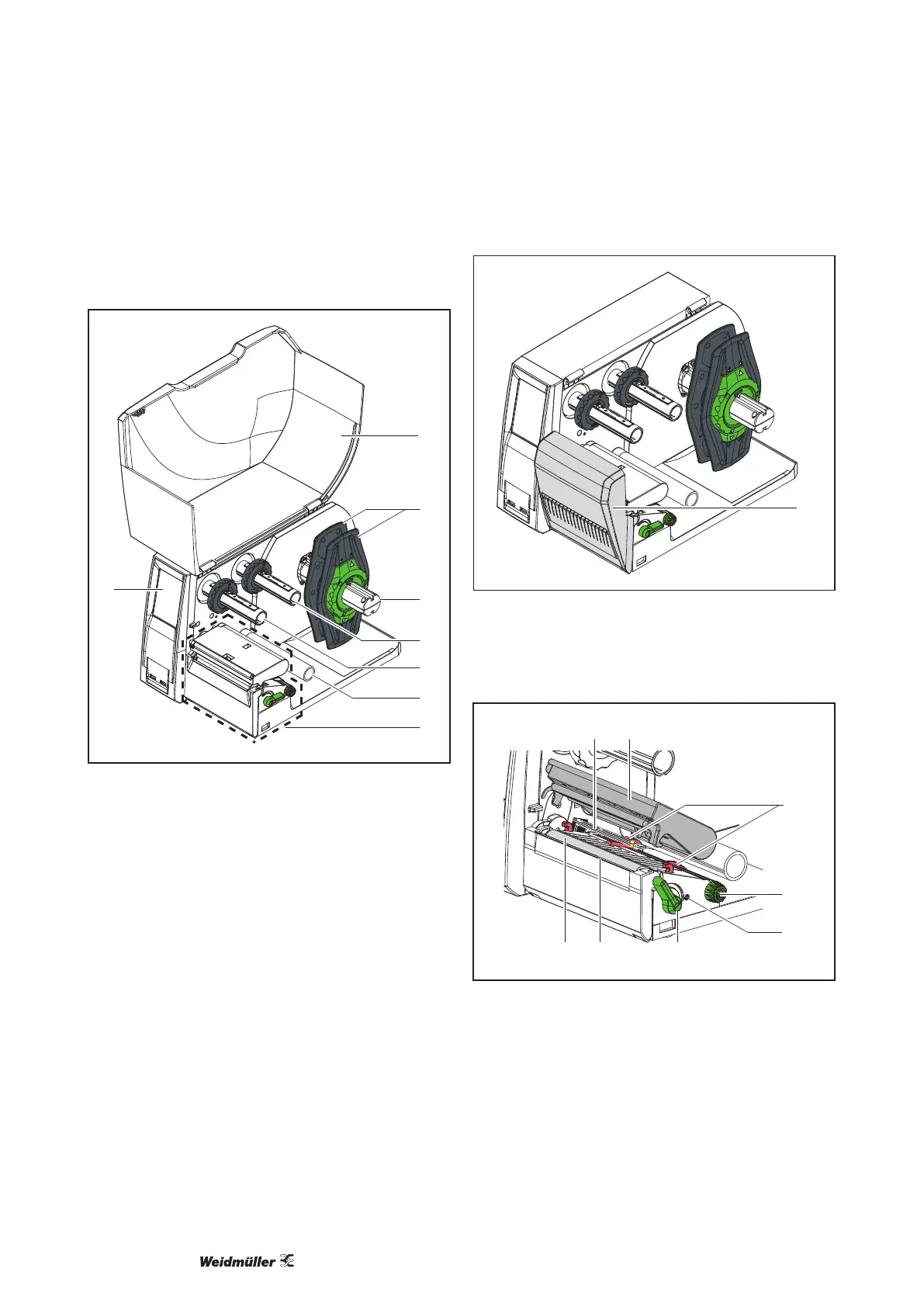

2.1 Vista geral do aparelho
1
2
3
4
5
6
7
8
Figura 1 Aparelho com canto de corte
1 Tampa
2 Marginador
3 Suporte de rolos
4 -
ferência
5 -
cia
6 Rolo de desvio
7 Unidade de impressão
8
9
Figura 2 Aparelho com lâmina de corte ou per-
furação
9 Lâmina de corte ou perfuração
13
15
12
10 11
1617
14
Figura 3 Unidade de impressão
10 Sensor das etiquetas
11 Suporte da cabeça com cabeça de impressão
12 Marginador
13 Botão rotativo para ajustar o marginador
14 Botão rotativo para ajustar o sensor de etiquetas
15
16 Aresta de ruptura
17 Rolo de impressão
