Installasjon
2 Installasjon
2.1 Oversikt over apparatet
1
2
3
4
5
6
7
8

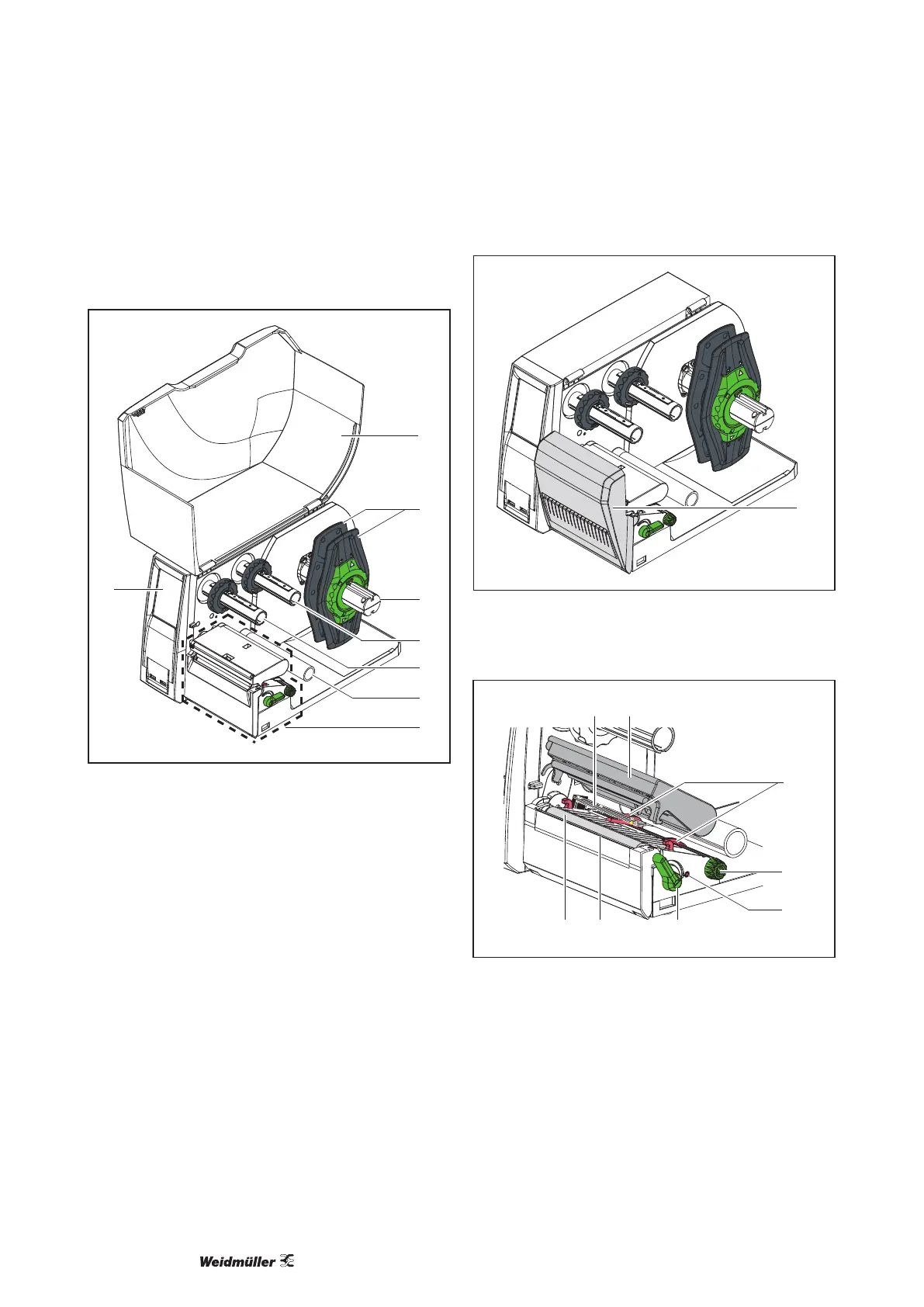

Figur 1 Apparat med avrivningskant
1 Deksel
2 Kantstiller
3 Rullholder
4 Transferfolieavvikler
5 Transferfolieoppvikler
6 Styringsrull
7 Trykkmekanikk
8 Berøringsskjerm
9
Figur 2 Apparat med kutte- eller perforasjonskniv
9 Kutte- eller perforasjonskniv
13
15
12
10 11
1617
14
Figur 3 Trykkmekanikk
10 Etikett sensor
11 Hodeholder med trykkehode
12 Kantstiller
13 Dreieknott for å stille inn kantstilleren
14 Dreieknott for å stille inn etikettsensoren
15 Spake for skriverhodesperring
16 Avrivningskant
17 Trykkvals
