21243637000/00/02.17
Wartung
7.3 Druckwalze reinigen oder
austauschen
Verschmutzungen an der Druckwalze können zu
einer Beeinträchtigung des Druckbildes und des Ma-
terialtransports führen.
ACHTUNG
Beschädigung der Druckwalze.
Verwenden Sie keine scharfen Ge-
genstände (Messer, Schraubendreher
o. ä.), um die Druckwalze zu reinigen.
43 35
1

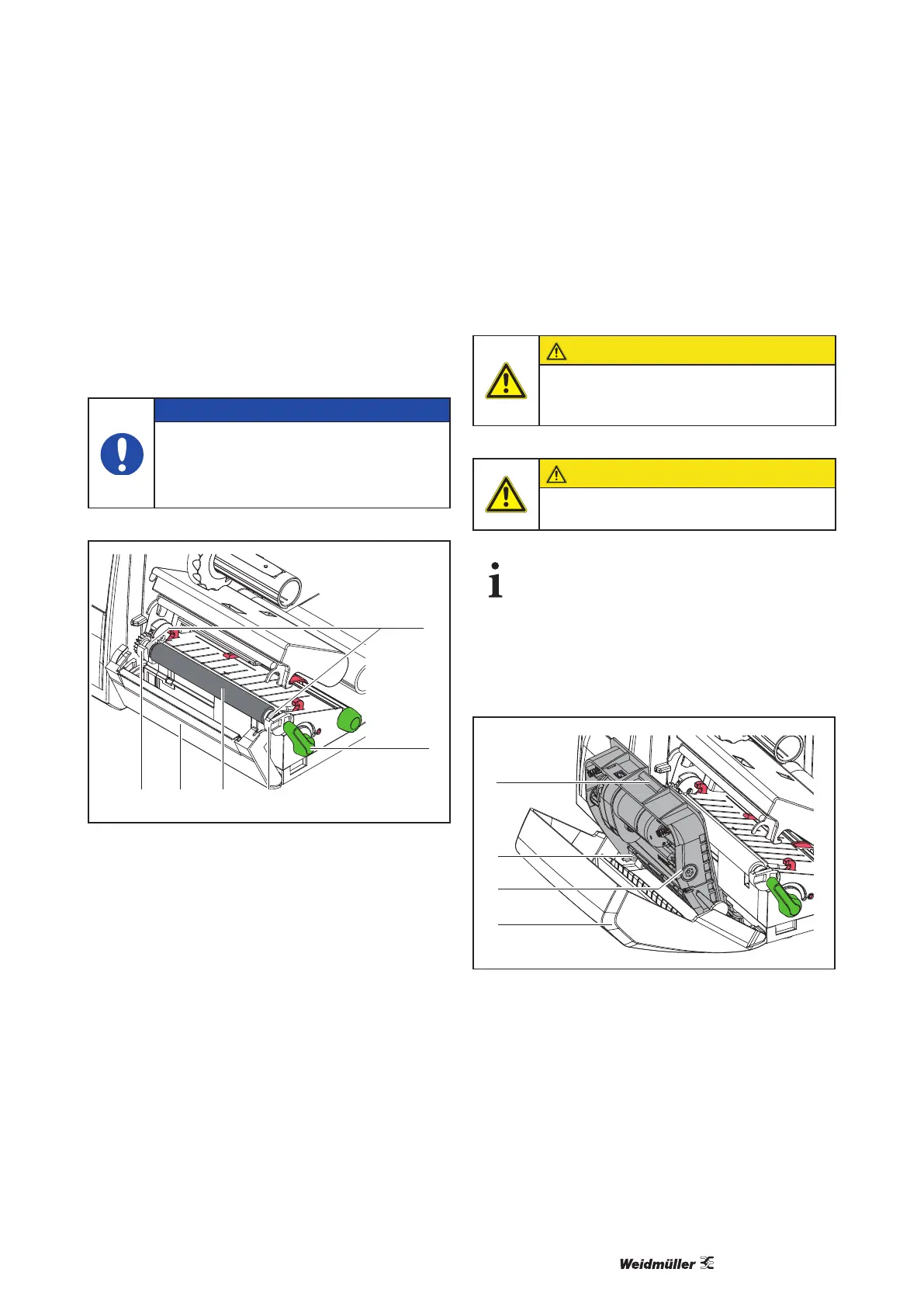

Abbildung 15 Druckwalze
1 Hebel (2) gegen den Uhrzeigersinn drehen um
2 Etiketten aus dem Drucker nehmen.
3 Blende (5) mit Abreißkante bzw. Schneide- oder
Perforationsmesser abschwenken.
4 Druckwalze (4) zunächst innen dann außen nach
oben aus den Halterungen (3) heben.
5 Ablagerungen mit Walzenreiniger entfernen oder,
wenn die Walze Beschädigungen aufweist, Wal-
ze tauschen.
6 Druckwalze mit den Lagern (1) bis zum Einrasten
in die Halterungen (3) drücken.
7 Blende mit Abreißkante (5) bzw. Schneide- oder
Perforationsmesser anschwenken.
7.4 Schneide-/Perforationsmes-
ser reinigen
VORSICHT
Zur Vermeidung unbeabsichtigter
Messerbewegungen Drucker vom Netz
trennen.
VORSICHT
Die Klingen des Messers sind scharf!
Verletzungsgefahr!
Wenn mit dem Messer direkt durch das
Etikettenmaterial geschnitten wird, lagern
sich an den Klingen Kleberreste ab. Beim
Schneidmodus mit Rücktransport gelangen
Kleberpartikel ebenso an die Druckwalze.
Druckwalze und Klingen des Messers
in kürzeren Abständen reinigen.
1
2
3
4
Abbildung 16 Messer ausbauen
1 Schneide- oder Perforationsmesser abschwen-
ken.
2 Entriegelungstaster (1) betätigen und Messer-
baugruppe (3) aus der Blende (4) entnehmen.
3 Wenn die Klingen nur leicht verschmutzt sind,
Messerbaugruppe und Klingen mit einem wei-
chen Tuch säubern.
