Woom OFF 4 - Montering Av Pedalerna; Montering Och Höjdjustering Av Sadeln

Bruksanvisning 149
SV

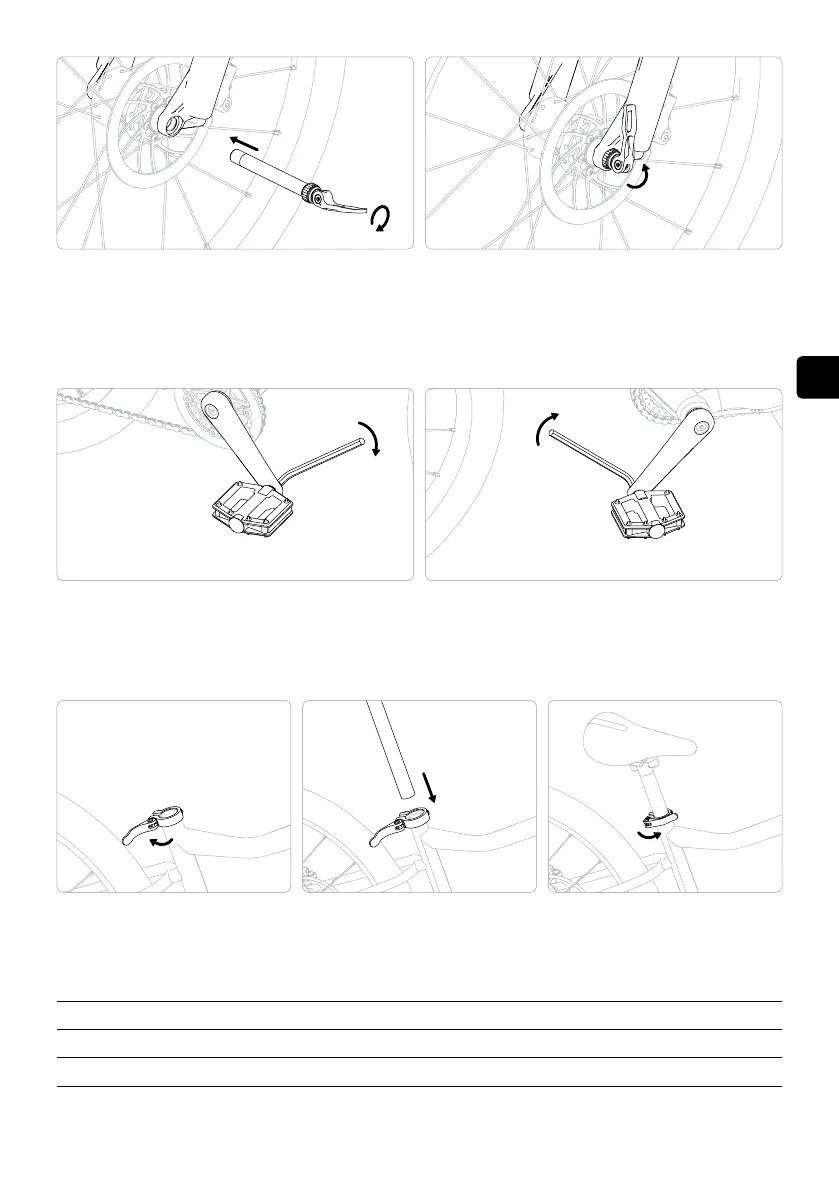

woom OFF AIR: Skjut in och skruva fast stickaxeln. Med hjälp
av vridreglaget på stickaxeln kan du justera spänningen på
snabbkopplingsspaken.
woom OFF AIR: Stäng sedan snabbkopplingsspaken. Går
det väldigt trögt att stänga snabbkopplingsspaken, minskar
du spänningen med vridreglaget. I stängt läge ska spaken
peka uppåt.
5�2�6 Montering av pedalerna
Skruva fast pedalen märkt med ”R” i pilens riktning i höger
vevarm och använd en insexnyckel för att dra åt den med
erforderligt vridmoment (se kapitel 8).
Skruva fast pedalen märkt med ”L” i pilens riktning i vänster
vevarm och använd en insexnyckel för att dra åt den med
erforderligt vridmoment (se kapitel 8).
5�2�7 Montering och höjdjustering av sadeln
Öppna snabbkopplingsspaken. Sätt i och placera sadelfästet i en
passande höjd.
Stäng snabbkopplingsspaken helt.
I följande tabell hittar du minsta sadelhöjd respektive maximal sadelhöjd för respektive cykelmodell.
Cykeltyp Minsta sadelhöjd [mm] Maximal sadelhöjd [mm]
woom OFF 4 / 5 / 6 575 / 690 / 765 725 / 845 / 960
woom OFF AIR 4 / 5 / 6 580 / 705 / 770 735 / 855 / 970
