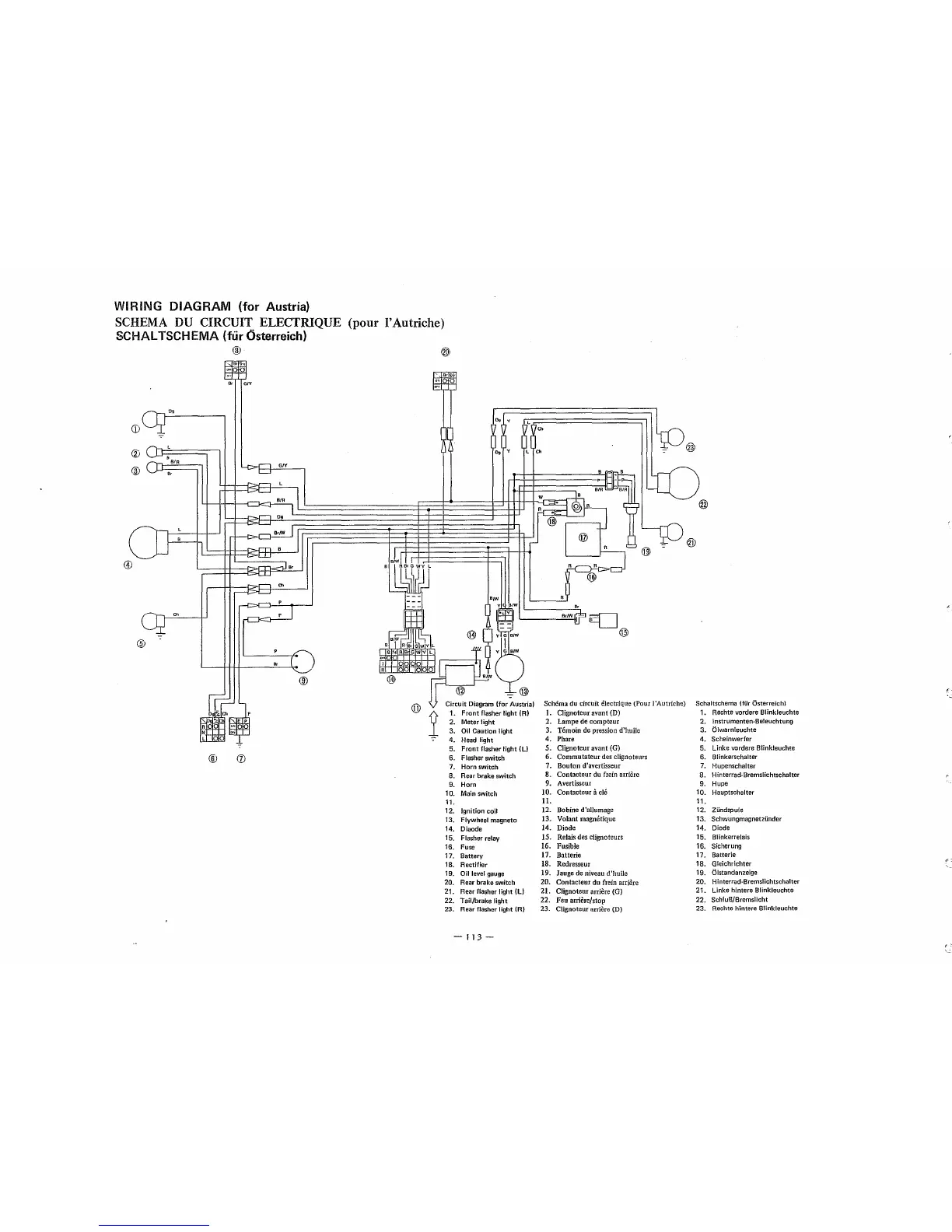

WIRING DIAGRAM (for Austria)
SCHEMA DU CIRCUIT ELECTRIQUE (pour l'Autriche)
SCHAL TSCHEMA (fur Osterreich)
®
®
CD
®
®
@
09
•
BIR
,,
Ch
,, '
G/V
R/R
Og
"'"'
"'
Ch
®
Circuit Diagram (for Austria)
1. Front flasher light (RI
2. Meter light
3.
Oil Caution light
4.
Head light
5. Front flasher light (L)
6. Flasher switch
7. Horn switch
8. Rear brake switch
9. Horn
10.
Main switch
11.
12.
Ignition coil
13.
Flywheel magneto
14. Diaode
15.
Flasher relay
16. Fuse
17. Battery
18. Rectifier
19. Oil level gauge
20. Rear brake switch
21.
Rear flasher light (L)
22. Tail/brake light
23. Rear flasher light (R)
-113-
Schema du circuit e1ectrique (Pour l'Autriche)
I. Clignotcur avant (D)
2. Lampe
de compteur
3. TCmoin depression d'huile
4. Phare
5. Clignoteur avant (G)
6. Cornmutateur des clignoteurs
7. Bouton d'avcrtisseur
8. Contacteur
du frein arriCrc
9. Avertisseur
10. Contactcur ii cle
11.
12. Bobine d'allumagc
13. Volant magnetique
14. Diode
15. Relais des clignoteurs
16. Fusible
17. Batterie
18. Redresseur
19. Jauge de niveau d'huile
20. Contacteur du frein arriere
21. Clignoteur arriere (G)
22. Feu arriere/stop
23. Clignotcur nrriCrc (D)
~ :--.,
Schaltschema (fiir Osterreichl
1.
Rechte vordere Blinkleuchte
2.
Jnstrumenten-Beleuchtung
3.
Olwarnleuchte
4.
Scheinwerfer
5.
Linke vordere Blinkleuchte
6.
Blinkerschalter
7.
Hupenschalter
8.
Hinterrad·Bremslichtschalter
9.
Hupe
10. Hauptschalter
11.
12. Ziindspule
13.
Schwungmagnetzlinder
14. Diode
15.
Blinkerrelais
16. Sicherung
17.
Batterie
18. Gleichrichter
(." :_\
19.
Olstandanzeige
20.
Hinterrad·Bremslichtschalter
21.
Linke hintere Blinkleuchte
22.
SchluB/Bremslicht
23.
Rechte hintere Blinkleuchte
