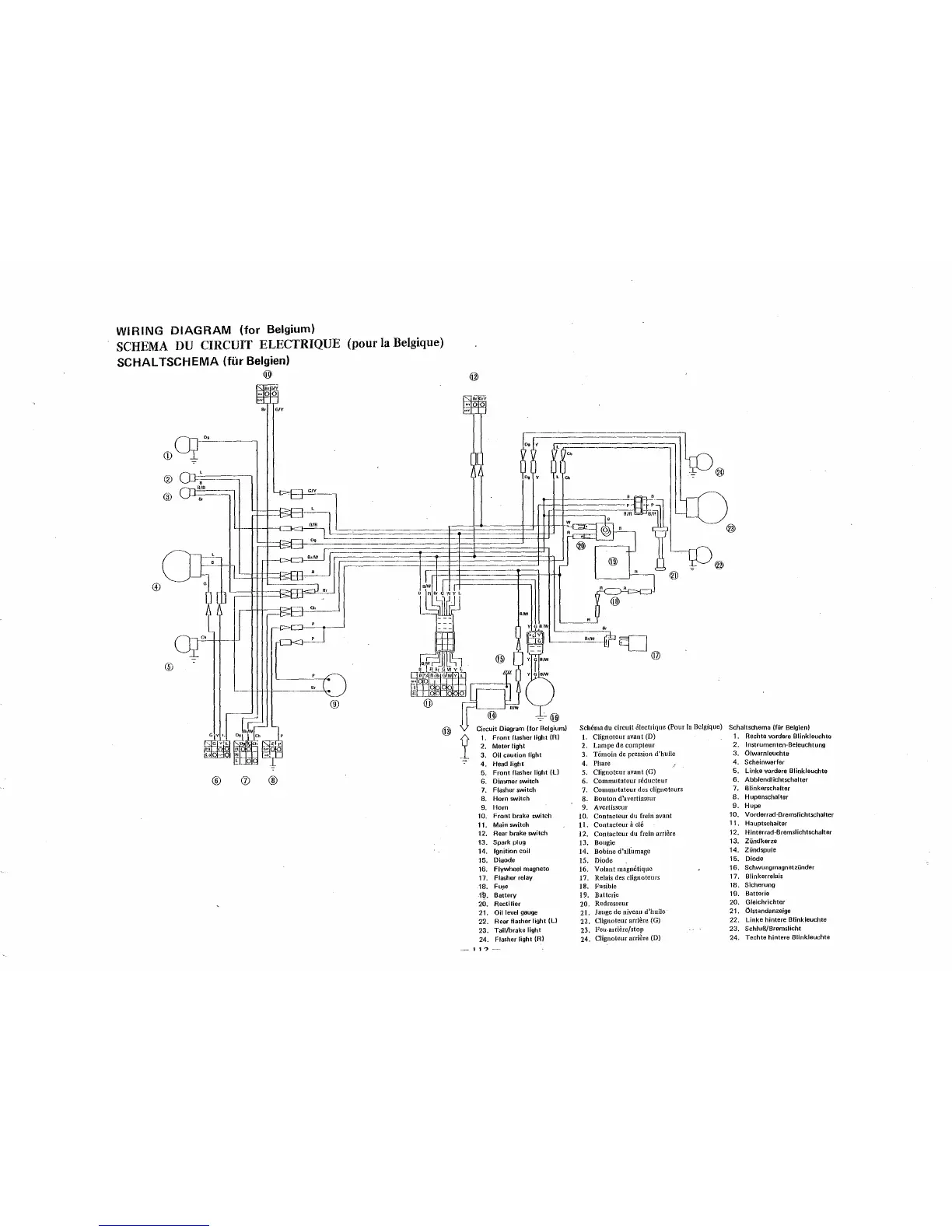

WIRING DIAGRAM (for Belgium)
SCHEMA DU CIRCUIT ELECTRIQUE (pour la Belgique)
SCHAL TSCHEMA (fiir Belgien)
©
®
B
-"'-"---
..
®
®
...
Br G/Y
G/Y
Ch
'---1--H-Hc:;~
®
(J) @
1
-;-
Circuit Diagram (for Belgium}
1.
Front flasher light (R)
2.
Meter light
3.
Oil caution light
4.
Head light
5.
Front flasher light (L)
6.
Dimmer switch
7.
Flasher switch
B.
Horn switch
9.
Horn
10.
F rant brake switch
11.
Main switch
12.
Rear brake switch
13.
Spark plug
14.
Ignition coil
15.
Dia ode
16.
flywheel magneto
17.
Flasher relay
18. Fu~e
19.
Battery
20.
Rectifier
21.
Oil level gauge
22.
Rear flasher light (L)
23.
Tail/brake light
24.
Flasher light (R)
11?-
B•IW
E[J
@
Schema du circuit electrique (Pour la Belgique) Schaltschema (fiir Belgien)
I.
Clignoteur avant (D)
1.
Rechte vordere Blinkleuchte
2.
Lampe de compteur
2. I nstrumenten-Beleuchtung
3.
Temoin depression d'huile
3. Olwarnleuchte
4.
Phare
4. Scheinwerfer
5.
Clignoteur avant (G)
5.
Linke vordere Blinkleuchte
6.
Commutateur rCducteur
6. Abblendlichtschalter
7.
Commutateur des clignoteurs
7.
Blinkerschalter
8.
Bouton d'avertisseur
8.
H upenschalter
9.
Avertisseur
9.
Hupe
IO.
Contacteur du frein avant
10. Vorderrad-Bremslichtschalter
II.
Contacteur a clC
11.
Hauptschalter
12.
Contactcur du frein arriere
12.
Hinterrad-Bremslichtschalter
13. Bougie
13.
ZGndkerze
14.
Bobine d'allumage
14.
Ziindspule
15. Diode
15.
Diode
16.
Volant magnCtiquc
16.
SchwungmagnetzUnder
17.
Relais des clignoteurs
17.
Blinkerrelais
18. Fusible
18.
Sicherung
19.
Batterie
19.
Batterie
20.
Rcdresseur
20.
Gleichrichter
21.
Jauge de niveau d'huile
21.
Olstandanzeige
22.
Clignoteur arriCrc (G)
22.
Linke hintere Blinkleuchte
23.
l"eu.arriCre/stop
23.
SchluB/Bremslicht
24.
Clignoteur arriCre (D)
24.
Techte hintere Blinkleuchte
