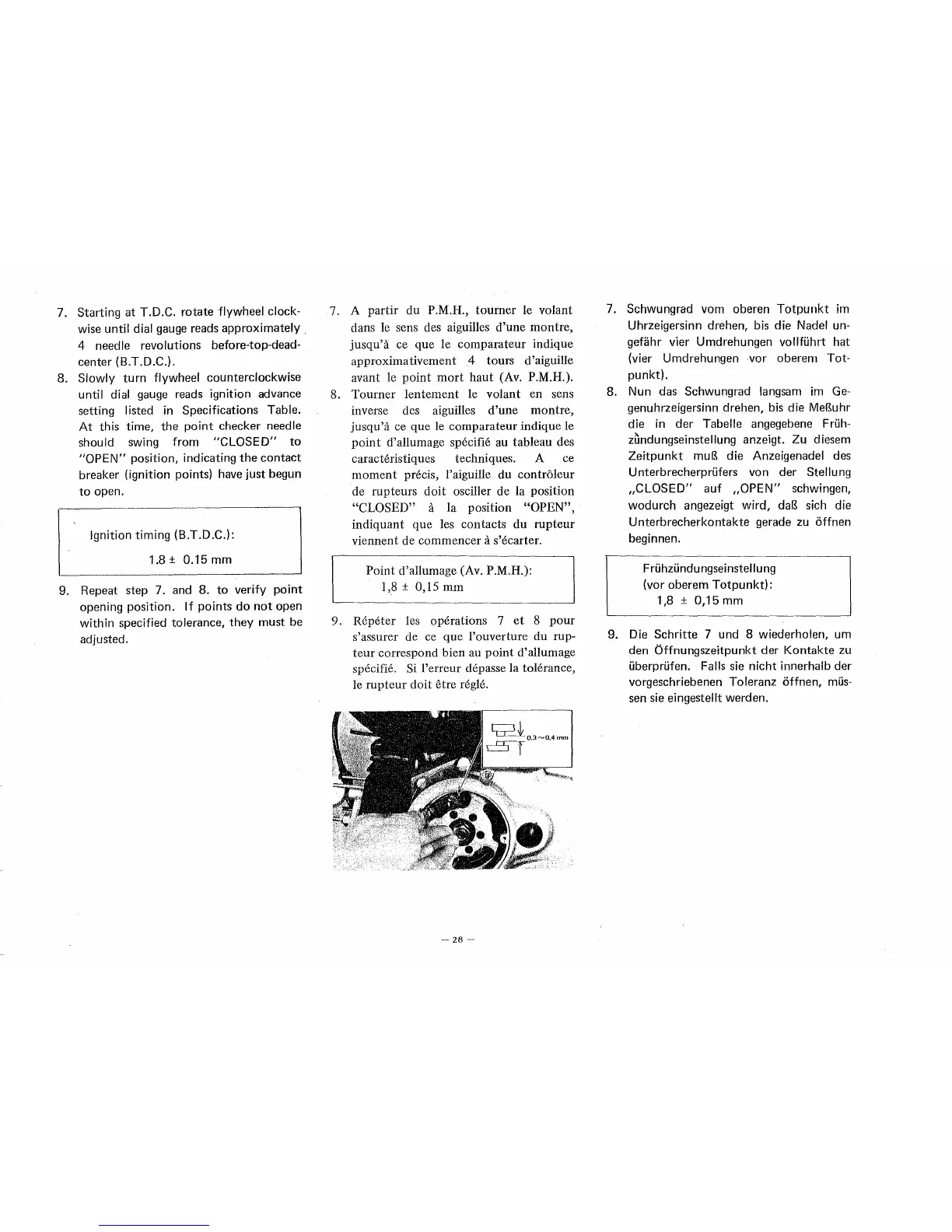

7. Starting at T.D.C. rotate flywheel clock-
wise until dial gauge reads
approximately .
4 needle
revolutions before-top-dead-
center (B.T.D.C.).
8. Slowly turn flywheel counterclockwise
until dial gauge reads ignition advance
setting listed in Specifications Table.
At this time, the point checker needle
should swing from "CLOSED" to
"OPEN" position, indicating the contact
breaker (ignition points) have just begun
to open.
Ignition timing (B.T.D.C.):
1.8 ± 0.15 mm
9. Repeat step 7. and 8. to verify point
opening position. If points do not open
within specified tolerance, they must be
adjusted.
7. A partir du P.M.H., tourner le volant
dans le sens des aiguilles
d'une montre,
jusqu'a ce que le comparateur indique
approximativement
4 tours d'aiguille
avant le point
mort haut (Av. P.M.H.).
8. Tourner lentement le volant en sens
inverse des aiguilles d'une montre,
jusqu'a ce que le comparateur indique le
point d'allumage specifie au tableau des
caracteristiques techniques. A ce
moment precis, l'aiguille du controleur
de rupteurs doit osciller de la position
"CLOSED" a la position "OPEN",
indiquant que les contacts du rupteur
viennent de commencer a s'ecarter.
Point d'allumage (Av. P.M.H.):
1,8 ± 0,15 mm
9. Repeter les operations 7 et 8 pour
s'assurer de ce que l'ouverture du rup-
teur correspond bien au point d'allumage
specifie. Si l'erreur depasse la tolerance,
le
rupteur doit etre regle.
g1
0.3-0.4 mm
cSI
-28 -
7. Schwungrad vom oberen Totpunkt im
Uhrzeigersinn
drehen, bis die Nadel un-
gefiihr vier Umdrehungen vollfi.ihrt hat
(vier Umdrehungen vor oberem Tot-
punkt).
8. Nun das Schwungrad langsam im Ge-
genuhrzeigersinn
drehen, bis die MeBuhr
die in der Tabelle angegebene Fruh-
ztndungseinstellung anzeigt. Zu diesem
Zeitpunkt muB die Anzeigenadel des
Unterbrecherpri.ifers
von der Stellung
,,CLOSED" auf ,,OPEN" schwingen,
wodurch angezeigt wird, daB sich die
Unterbrecherkontakte gerade zu offnen
beginnen.
F ri.ihzundu ngseinstel lung
(vor
oberem Totpunkt):
1,8 ± 0,15 mm
9. Die Schritte 7 und 8 wiederholen, um
den Offnungszeitpunkt der Kontakte zu
uberprufen. Falls sie nicht innerhalb der
vorgeschriebenen Toleranz offnen, mi.is-
sen sie eingestellt werden.
