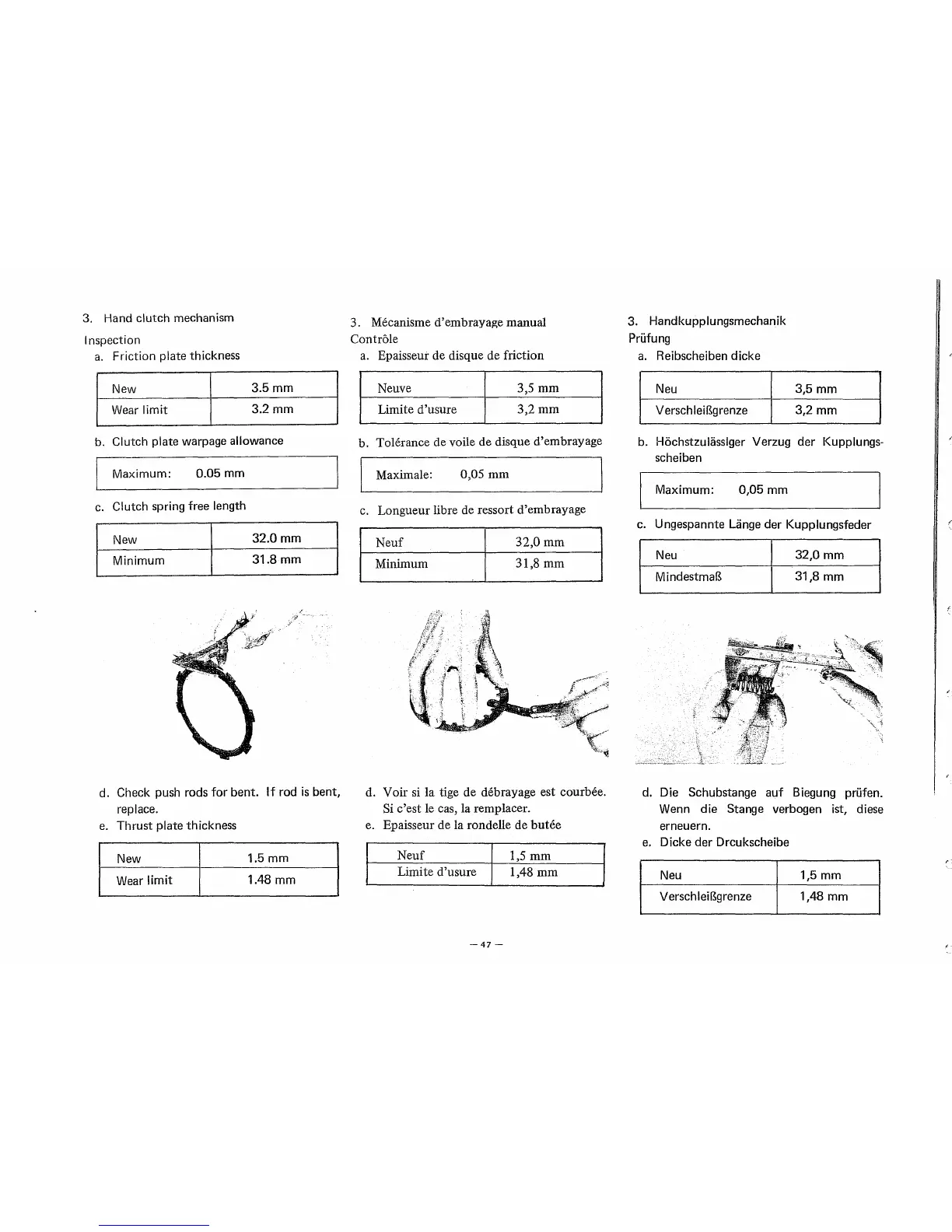

3. Hand clutch mechanism
Inspection
a. Friction plate thickness
New
Wear limit
3.5mm
3.2mm
b. Clutch plate warpage allowance
3. Mecanisme d'embrayage manual
Controle
a. Epaisseur de disque de friction
Neuve
3,5mm
Limite d'usure
3,2mm
b. Tolerance de voile de disque d'embrayage
L.___M_a_x_im_u_m_: __ o_._o_5_m_m ______ __.I I Maxllnale:
0,05
mm
c. Clutch spring free length
New
32.0 mm
Minimum
31.8 mm
/
d. Check push rods for bent. If rod is bent,
replace.
e. Thrust plate thickness
New
1.5 mm
Wear limit
1.48 mm
c. Longueur libre de ressort d'embrayage
Neuf
32,0 mm
Minimum
31,8
mm
d. Vair si la tige de debrayage est courbee.
Si c'est le cas, la remplacer.
e. Epaisseur de la rondelle de
butee
Neuf
l,Smm
Limite d'usure
1,48
mm
-47-
3. Handkupplungsmechanik
Priifung
a. Reibscheiben dicke
Neu
VerschleiBgrenze
3,5mm
3,2mm
b. Hochstzulasslger Verzug der Kupplungs-
scheiben
Maximum:
0,05 mm
c. Ungespannte Lange der Kupplungsfeder
Neu
32,0 mm
MindestmaB
31,8 mm
d. Die Schubstange auf Biegung priifen.
Wenn die Stange verbogen ist,
diese
erneuern.
e. Dicke der Drcukscheibe
Neu
1,5 mm
VerschleiBgrenze 1,48 mm
