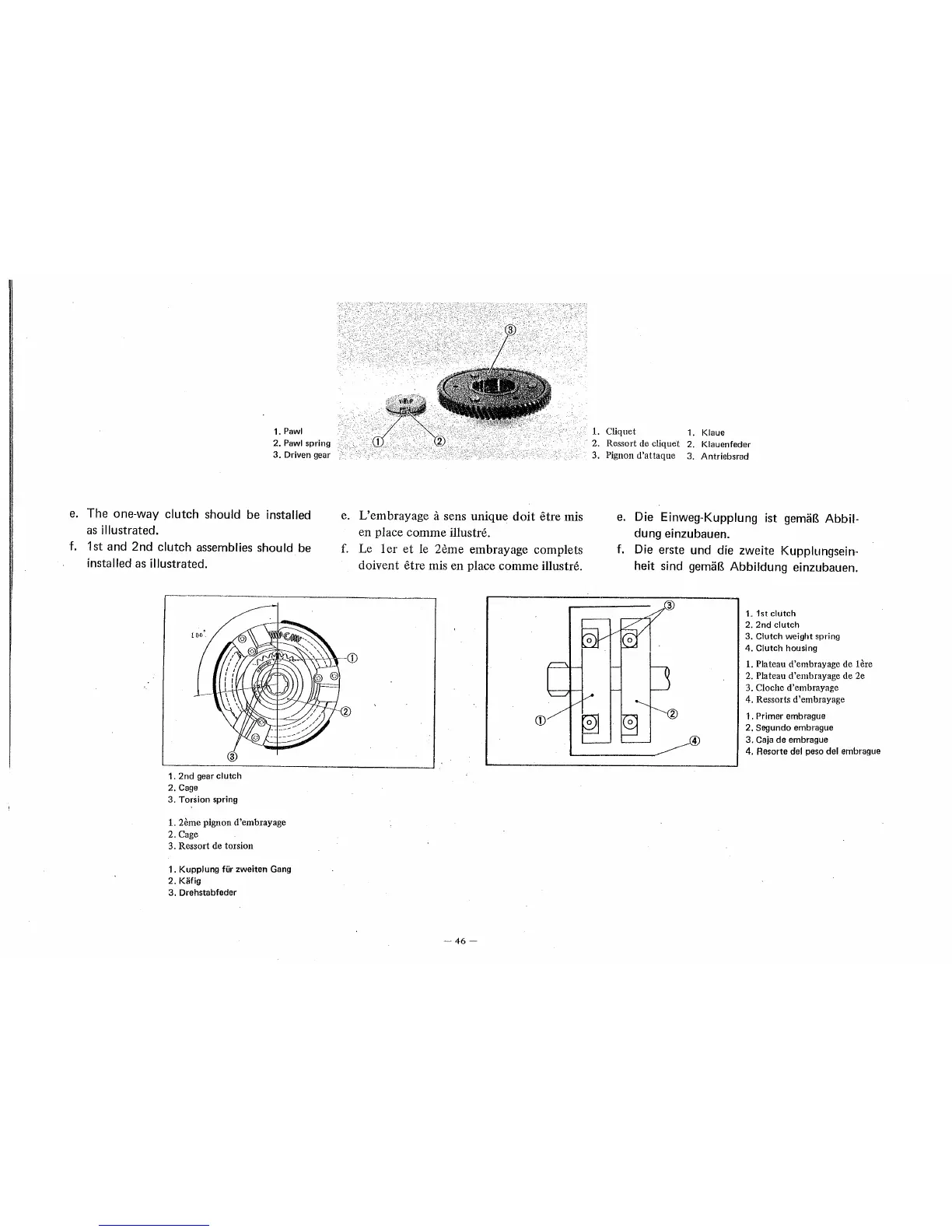

1. Pawl
2. Pawl spring
3. Driven gear
e. The one-way clutch should be installed
as i I lustrated.
f. 1st and 2nd clutch assemblies should be
installed as ii lustrated.
®
1. 2nd gear clutch
2. Cage
3. Torsion spring
1. 2eme pignon d'embrayage
2. Cage
3. Ressort de torsion
1.
Kupplung fiir zweiten Gang
2.
Kafig
3. Drehstabfeder
e. L'embrayage a sens unique doit etre mis
en place comme illustre.
f. Le ler et le 2eme embrayage complets
doivent
etre mis en place comme illustre.
-46-
1. Cliquet
1.
Klaue
2. Ressort de cliquet 2. Klauenfeder
3. Pignon d'attaque 3. Antriebsrad
e. Die Einweg-Kupplung ist gemaB Abbil-
dung einzubauen.
f. Die erste und die zweite Kupplungsein·
heit sind gemaB Abbildung einzubauen.
1. 1st ell.itch
2. 2nd clutch
3. Clutch weight spring
4.
Clutch housing
1. Plateau d'embrayage de lere
2. Plateau d'embrayage de 2e
3. Cloche d'embrayage
4. Ressorts d'embrayage
1 .
Primer embrague
2.
Segundo embrague
3. Caja de embrague
4. Aesorte
del peso del embrague
