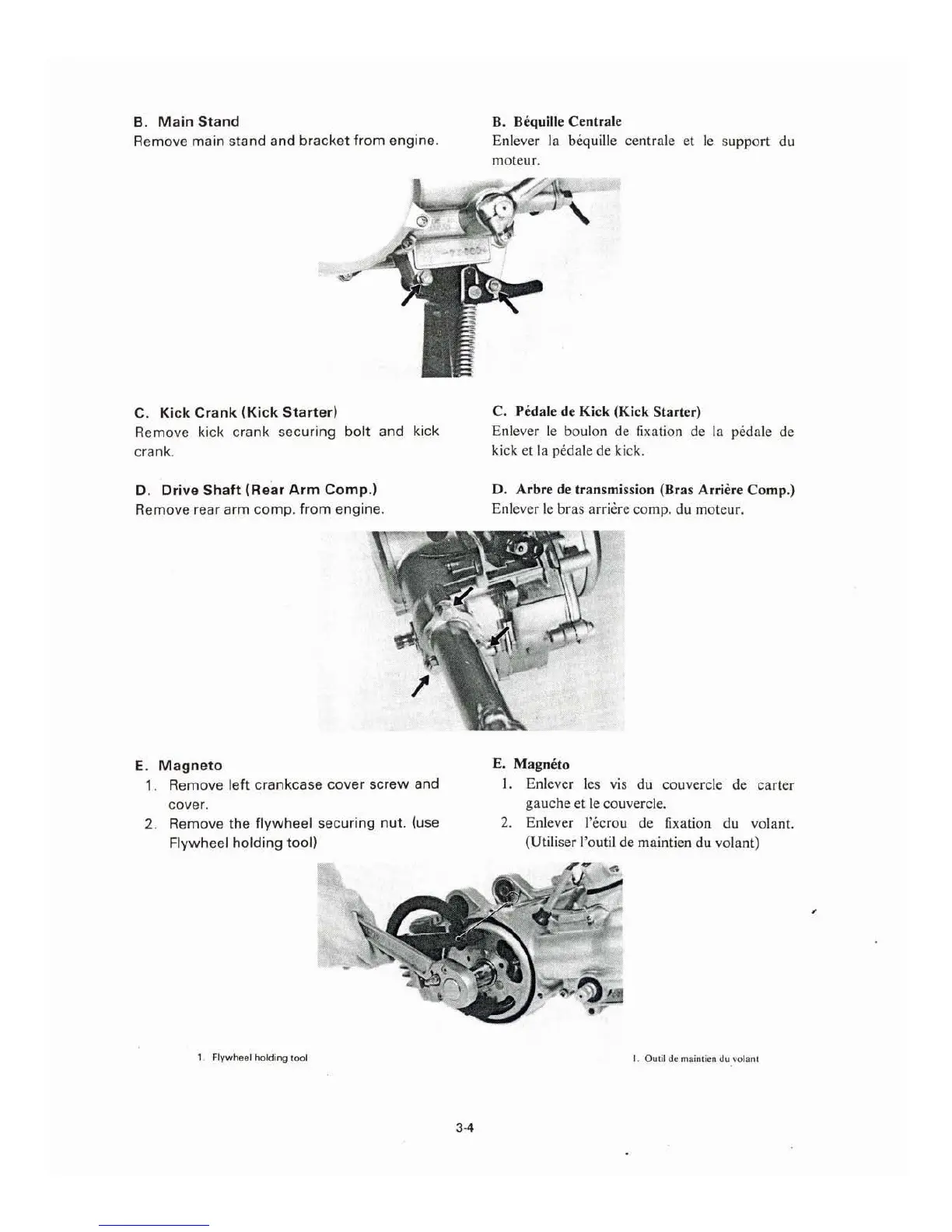

Yamaha MA50 - Drive Shaft (Rear Arm Comp.); Kick Crank (Kick Starter); Magneto; Main Stand

B. Main Stand
Remove main stand and bracket from engine.
C. Kick Crank (Kick Starter)
Remove kick c rank securing bolt and kick
crank .
D. Drive Shaft (Rear Arm Comp.)
Rem ove rear arm comp. from engine.
E. Magneto
1. Remov e left cran kcase cover screw and
cove r.
2. Remove the flywheel securing nut. (use
Flywheel holding tool)
1. Flywheel holding tool
3.4
B. Bequille Centrale
Enlever la bequille centrale et le support du
moteur.
C. P eda le de Kick (Kick Starter)
Enlever le
boulon de fixation de la pedale de
kick et la peda le de kick.
D. Arbre de transmission (Bras Arriere Comp.)
Enlever le bras
ar ri ere comp. du moteur.
E. Magneto
I. En lever les vis du couvercle de carter
gauche et le couvercle.
2. Enlever l'ecrou de fixation du volant.
(U tili ser l'outil de maintien du volant)
I. Outil de maintien du vo l ant
