Yamaha MA50 - Ignition System: Spark Gap Test

©
<D
I
.- --- J
1 Pocket t ester
2. C 0 I magneto
3 Bla ck/ Red
4. Wh11e/ Red
D. I gnition Timing
See Chapter 2-5 for Ignition Tim ing

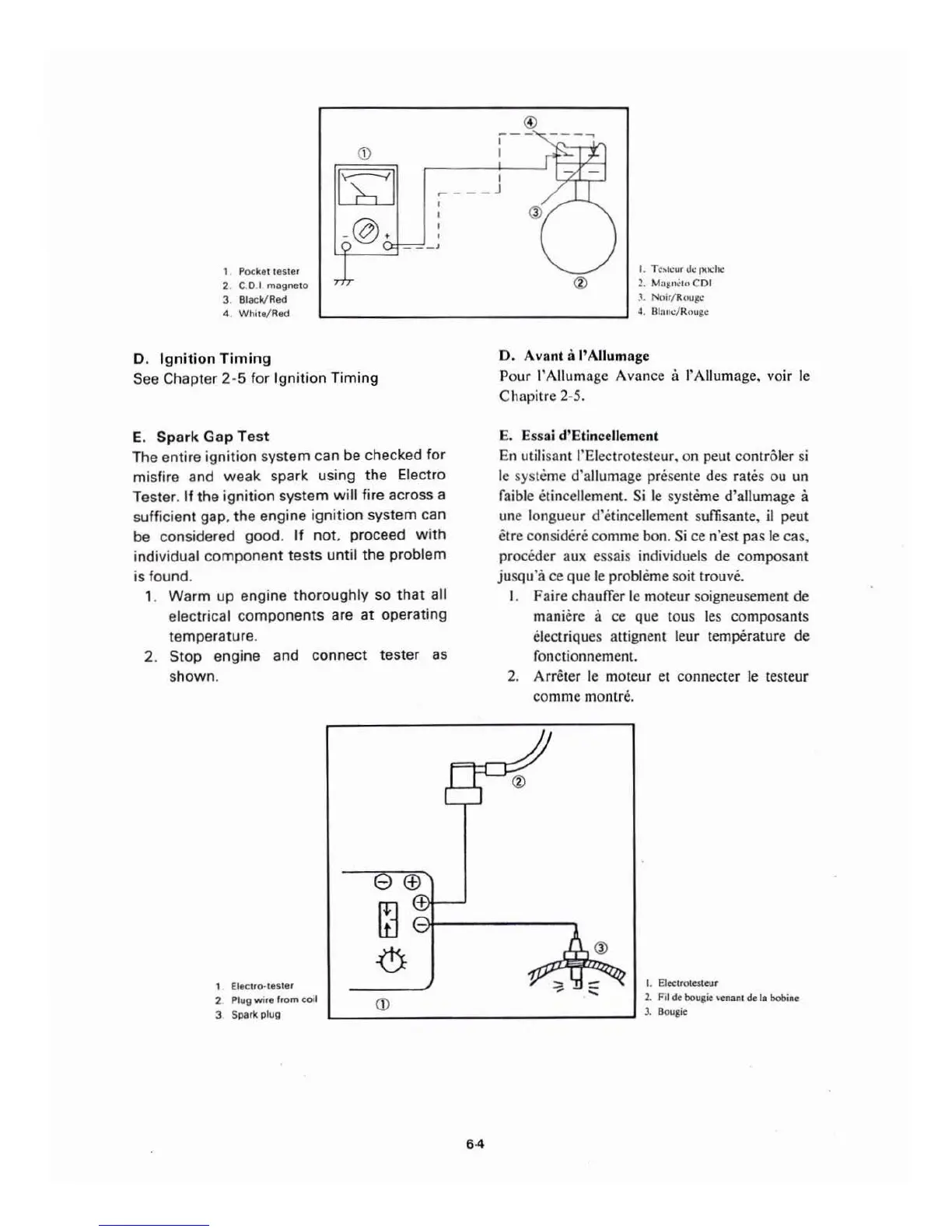

E. Spark Gap Test
The entire ignition system can be checked for
m is fire and weak spark using the Ele ct ro
Tester.
If the ignition system will fire across a
sufficient
gap . the engine ig n ition system can
be considered good . If not . proceed wi th
individual component tests until the problem
is found.
1.
Warm up engine thorough ly so that all
electrical components are at ope r ating
temperature.
2.
Stop engine and connect tester as
shown .
1 Electro·tester
2 Plug wire from co il
3 Spark plug
<D
5.4
I. T c:-tcur 4.h.~ llt>Chc
1. Magn i! to CO i
J. Noir/Roug~
4. Blnnq Rougo
D. Avan t a I' Allumage
P our l'Alluma ge Avance a l' Allumage, voir le
Chapitre
2-5.
E. Essai d 'E tincelleme nt
En utilisant rEl ec trotesteur. on peut controler si
le systeme d'allumage presente des r ates ou un
fa ible etin ce llement. Si le sys teme d'allumage a
une longueur d'etincellement su flisante, ii peut
etre co nsidere co mme bon. Si ce n'est pas le cas,
proceder aux
essais individuels de composant
ju squ'a ce que le pr ob le me soit tr ou ve.
I. Fa ir e cha ufT er le moteur soig neu sement de
maniere
a ce que tous le s composants
electriqu
es attignent leur temperature de
fonctionnement.
2. A rr eter le moteur et connecter le testeur
comme montre.
I. Electrotesteur
2. Fil de bougie •enanl de la bobinc
J. Bougie
