Yamaha MA50 - Charging System: Output Test

NOTE : - ~ ----~-~ ~~~~
First check for igniti on timing and intake air
leaks before c hang i ng spark plug types.
2. Inspe ction
Instruct the rider to :
a. Inspe
ct and clean the spark plug at least
every 6 months .
b.
Clean the electrodes of ca rbon and
adjust the electrode gap .
c.
Be sure to use the pr ope r reach plug as
a
replac ement to avoid over heating,
fouling
or piston damage .
Spark
plug type:
BP 4HS (NGK)
Spark
plug gap : (use wire gap gauge)
0 .6......., 0.7 mm (0.024,...., 0. 028 in )

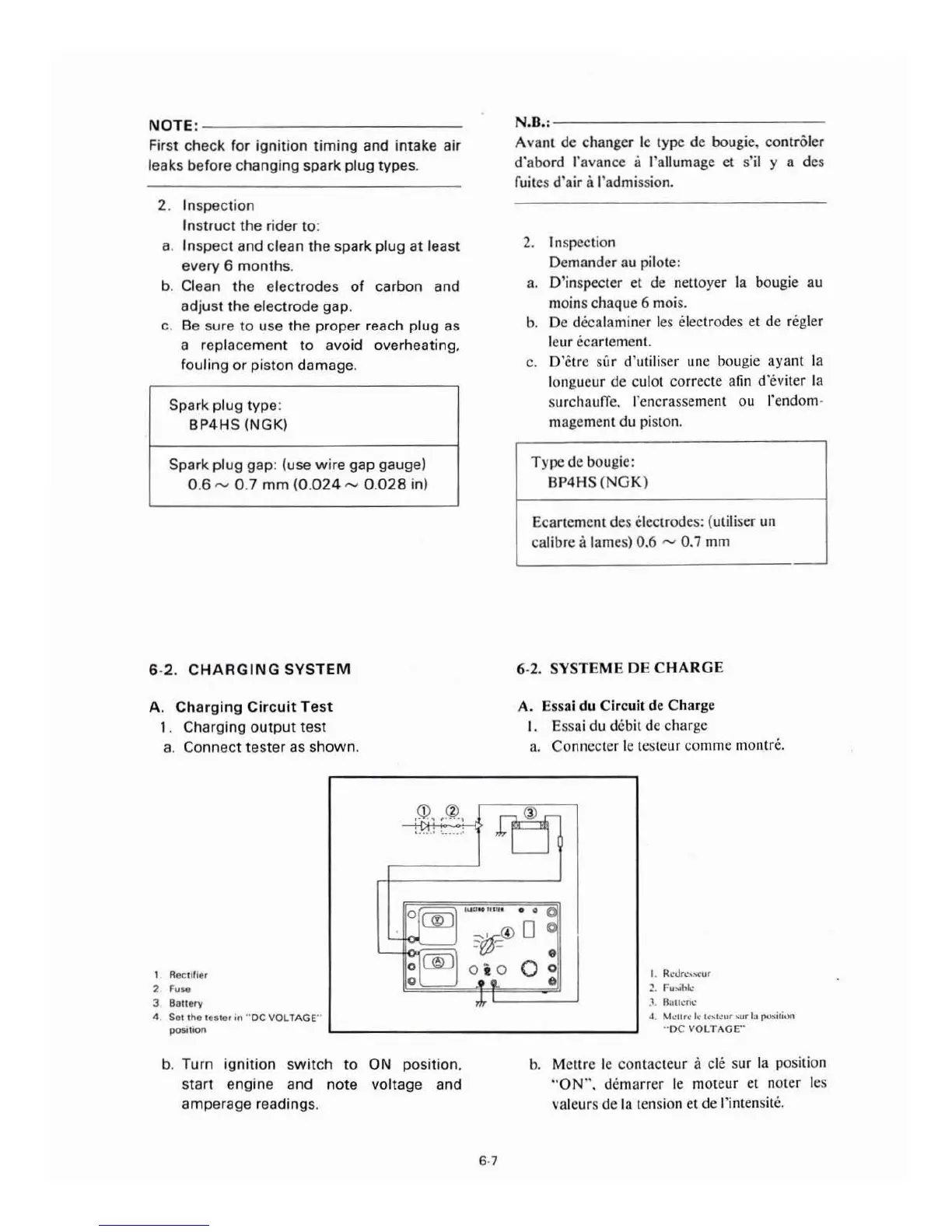

6·2. CHARGING SYSTEM
A. Ch ar gin g Cir cuit Te st
1. Charging
outp ut test
a.
Connect teste r as shown .
1 Rectlfrer
2 Fuse
3 Battery
4 Sot tho 1es1er 1n ·· oc VOLTAGE"'
poS1tt0n
b. Turn ignition switch to ON position.
start engine and note voltage and
ampe rage read in gs.
6-7
N.8.: ---- ---------- -
A va nt de changer le type de bougie. co ntro ler
d·abord
r avan ce a l'allum age et s'il y a des
fuit es d' air a ('admission.
2. I ns p ec t io n
Demander
au pilote:
a. D'inspecter et de nett oy er la bougie au
moins chaque
6 moi s.
b. De d eca laminer l es electrod es et de re gler
leur ecartement.
c. D' etre s ur d'utili se r une bougie ayant la
longue
ur de culot correcte afin d· ev iter la
surcha
urT e. l'en crasseme nt ou l' endom·
m age ment du pisto n.
Type de bougie:
BP4HS (NG K}
Ecartement de s electrodes: (utiliser un
calibre a lames} 0.6 ......., 0. 7 mm
6-2. S YS TE ME DE C HAR GE
A. Essa i du Circuit de Char ge
I. E ssa i du debit de charge
a. Connecter le t este ur comme montre .
•
0
e
I. Ri:Jn: .. , ~u r
~ - Fu,ihk
J. Butt 1.:nc
.i . M-:tlr~ k t.: ~h:ur 'ur l.t ~ici,m
·· oc VOLTAGE ..
b. Mcttrc le co nt acte ur a cle sur la position
'·ON". demarrer le mot eu r et noter les
val eu rs de la te nsion et de l'intensit e.
