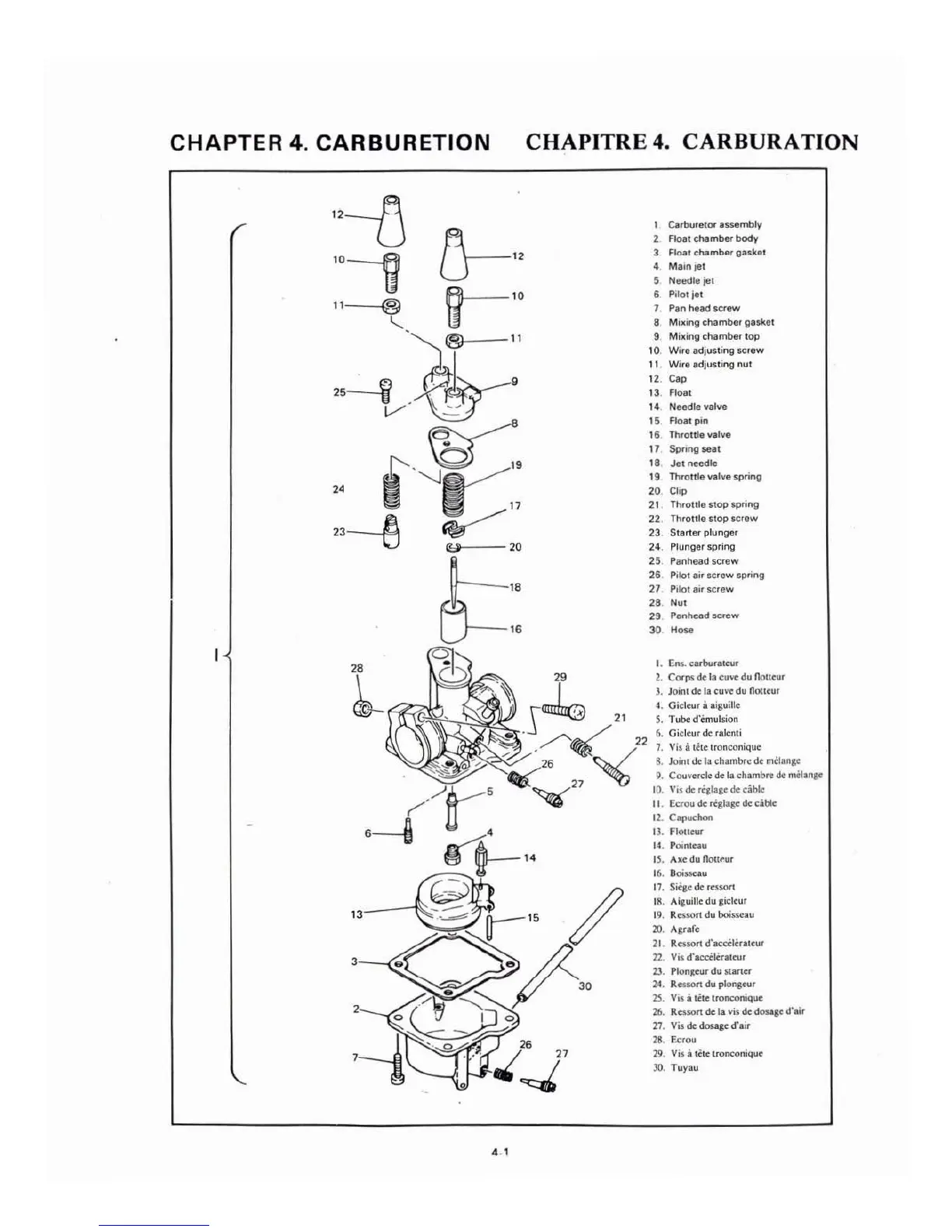

CHAPTER 4. CARBURETION
24
28
~
4.,
C HA PITRE 4. CA RBURA TION
I Carburetor assembly
2
Float chamber body
3
Float chamber gasket
4 Main 1 et
5
Needle jet
6
P1lo1jet
7. Pan head screw
8
Mi•i ng chamber gaskot
9.
Mi•ing chamber t op
10 . Wire adjusting screw
II .
Wire adjus ting nut
12. Cap
13.
Float
14 Needle valve
15 Float pin
16
Throttle valve
17
Spnng seat
18
Jet needle
19
Throttle valve spring
20 .
Clip
21. Throttle stop spring
22 .
Throttle stop screw
23 .
Sterter plunger
24 .
Plunger sp ring
25 Panhead screw
26 Pilot air screw spring
27 Pilot air screw
28
Nut
29
Ponhead screw
30 Hose
I. Ens. carburatcur
2. Corps de la cuve du n oueur
3. Joint de la cuvc du n oueur
4. Giclcur a aigui lle
5. Tube d'emulsion
6. Giclcur de ralcnti
7. Vis 3 tCte tronconiquc
8. Joint de la chambrc de melange
9. Cou•·crcle de la chambrc de mclonge
10. Vis de reglagc de cable
11. Ecrou de rcglage de cable
12 . Capuchon
13 . Floiteur
14 . P 0tn tcau
IS. Axe du noueur
16. Boi sseau
17 . Siege de rcssort
18 . Aiguillc du giclcur
19. Rcsso rt du boioscau
20 . Agrarc
21 . R csson d'accelcratcur
22 . Vis d'accelcratcur
23 . Plongeur du staner
24 . R csson du plongcur
25. Vis a tcte tronconique
26. R csson de la vis de dosage d'air
27 . Vis de dosage d'a ir
28. Ecrou
29. Vis a tCtc tronconiquc
JO. Tuyau
