Yamaha MA50 - Ignition System: Spark Gap and Coil Tests

3. Start engine and increase spark gap
unt il misfire occurs. (Test at various
rpm's between idle and red line .)
Minimum spark gap : 6 mm (0. 24 in)
F.
Ignition Coil
1. Coil spark gap test.
a. Remov e frame cove r and disconnect
ignition coil from wire harness and
spark plug.

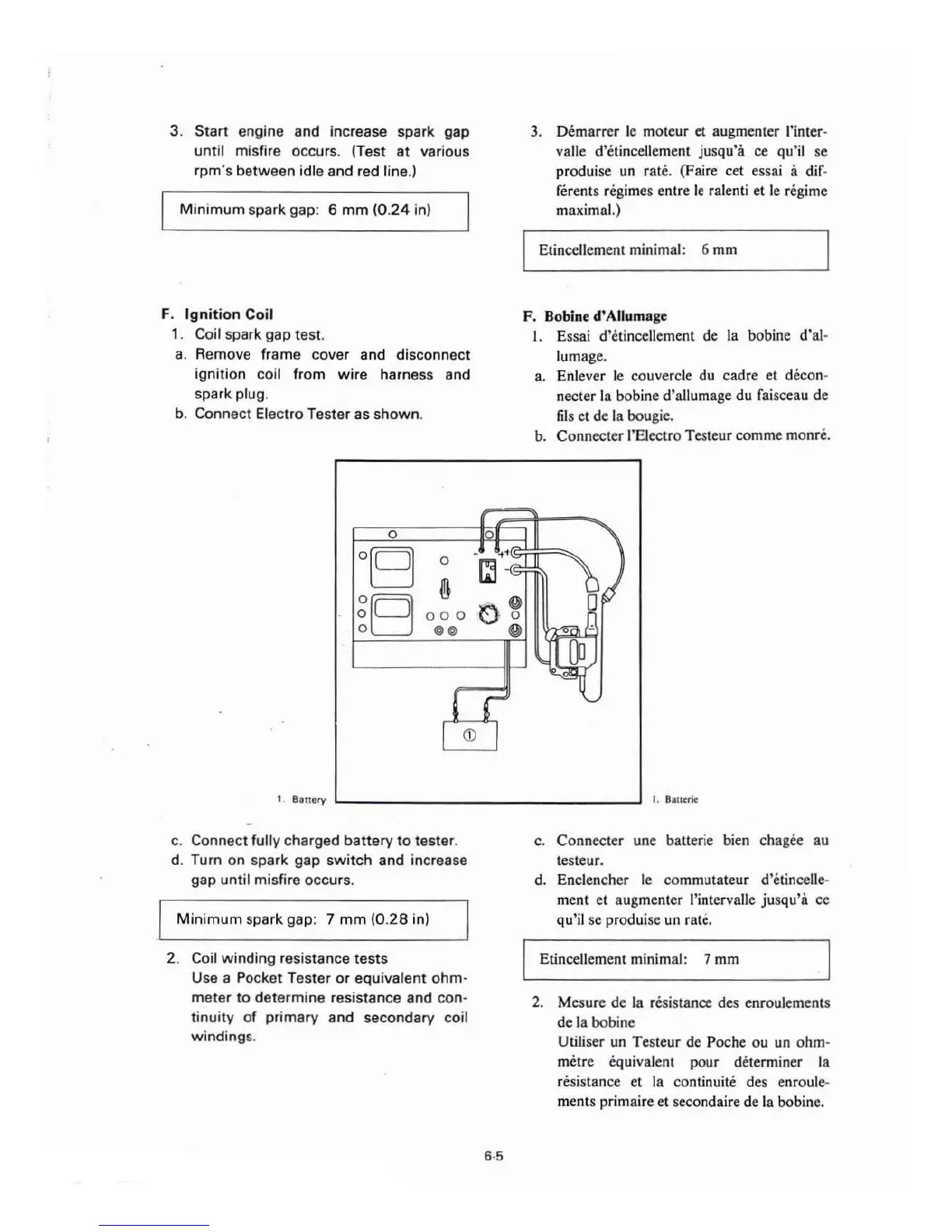

b. Connect Electro Tester as shown .
0
1. Ba tt ery
0
ooo
@@
(i)
c. Connect fully charged battery to tester .
d. Turn
on spark gap switch and increase
gap until misfire occurs.
J Minimum spark gap: 7 mm (0.28 in)
2. Coil winding resistance tests
Use a Poc ket Tester or equivalent o hm·
meter to determine resistance and con ·
tinuity of primary and secondary coil
windings .
6-5
3. Demarrer le moteur et augmenter l'inter-
valle
d'etincellement jusq u'a ce qu'il se
produise un rat e. (Faire cet essai a dif -
ferents regimes entre le ralenti et le regime
maximal.)
Etincellement
minimal: 6 mm
F. Bobine d'Allumage
I. Essai d'etincellement de la bobine d'al·
Jumage.
a.
En lever le couvercle du cadre et decon-
necter la bobine d'allumage du faisceau de
fits
et de la bo ugie.
b.
Connecter !'Electro Testeur comme monre.
I. Baucric
c. Connecter une batterie bien chagee au
testeur.
d. Enclencher
le commutateur d'etince ll e-
m ent et augmenter l'intervaUe jusqu'a ce
qu'il sc produise un rate.
EtinceHement minimal: 7 mm
2. Mesure de la resistance des enroulements
dela bob i ne
Utiliser un Testeur de Poche ou un ohm ·
metre equivalent
pour determiner la
resistance
et la cont inuite des enroule-
ment s primaire et secondaire de la bobine.
