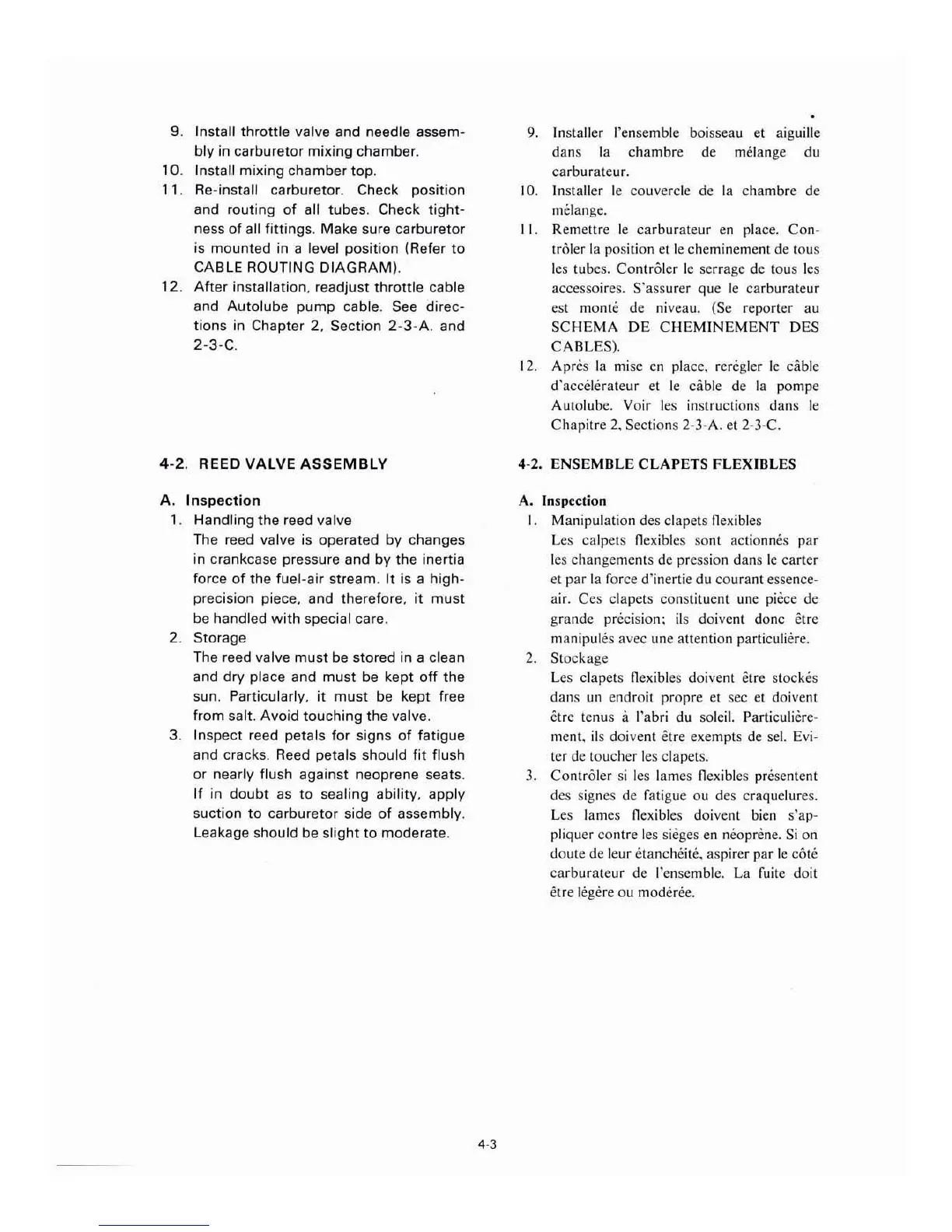

9. Install
thrott
le valve
and
needle assem-
bly
in carburetor
mixing
chamber.
10
. Install
mixing
chamber
top
.
11 .
Re
-install carburetor. Check
position
and
routing
of
all
tubes
. Check
tight-
ness
of
all
fittings.
Make
sure carburetor
is
mounted
in a level
position
(Refer
to
CABLE ROUTING D
IAGRAM)
.
1
2.
After
installation
. readjust
throttle
cable
and
Autolube
pump
cable. See direc-
tions
in
Chapter 2, Section
2-3-A.
and
2-3-C.
4 -2.
REED
VALVE
ASSEMBLY
A .
In
spec
ti
on
1. Handling
the
reed valve
The reed valve is
operated
by changes
in
crankcase pressure
and
by
the
inertia
force
of
the
fuel-air stream.
It
is a high-
precision piece,
and
therefore,
it
must
be handled
with
special care.
2. Storage
The reed
valve
must
be
stored
in
a clean
and
dry
place
and
must
be
kept
off
the
sun. Particularly,
it
must
be kept free
from
salt.
Avoid
touching
the
valve.
3. Inspect reed petals
for
signs
of
fat
ig
ue
and cracks. Reed petals should
fit
flush
or
nearly flush against neoprene seats.
If
in
doubt
as
to
sealing abil
ity
,
apply
suction
to
carburetor side
of
assembly.
Leakage should be
slight
to
moderate.
4.3
9.
In
sta
ller
]'
ensemble
boisseau
et
aiguille
da
ns
la chambre de melange du
carburateur.
I
0.
Installer le couvercle
de
la chambre
de
melange.
I
I.
Remettre le carburateur
en
place. Con-
troler
la position
et
le
cheminement
de
to
us
les
tubes. Controler le serrage de tous l
es
accessoires. S'assurer que le carburateur
est
monte de ni
ve
au.
(Se
reporter au
SCHEMA
DE
CHE
MINEM
ENT
DES
CABLES).
12. Apres la mi
se
en
place, reregler le cable
d'accelerateur
et
le cable de la pompe
Autolube.
Voir
l
es
instructions dans le
Chapitre
2. Sections 2-3-
A.
et
2-3-C.
4-2.
ENSE
MB
LE
CLAPETS
FLEXIBLES
A. In
spec
t
io
n
I.
Manipulation
des
clapets fl
ex
ibles
Les calpets flexibles sont actionnes par
l
es
chan
gemen
ts
de
press
ion dans le caner
et
par la for
ce
d'inertie du co
ur
ant
essence-
air.
Ces
clapets constitue
nt
une p
iece
de
grande precision; ifs doivent done e
tr
e
manipules
avec une attention particuliere.
2.
Stockage
L
es
clapets flexibl
es
doivent
et
re stockes
dans
un
endroit propre et
sec
et
doivent
e
tr
e tenus a I'abri du
so
leil. Particuliere-
mcnt, ifs doivent etre exempts
de
sel.
Evi-
ler de toucher
les
clapets.
3.
Cont
roler
si
J
es
lames flexibles pr
ese
ntent
des
si
gnes
de
fati
gue
ou
des
craque
lur
es.
Les lames flexibles doivent bien s'ap-
pliquer contre
Je
s
sieges
en
neoprene.
Si
on
doute
de
l
eu
r etancheite, aspirer par le cote
carburateur de
l'
en
semb
l
e.
La
fu
ite doit
etre legere ou moderee.
