Yamaha MA50 - Kick Shaft Assembly, Drive Gear and Kick Pinion Gear

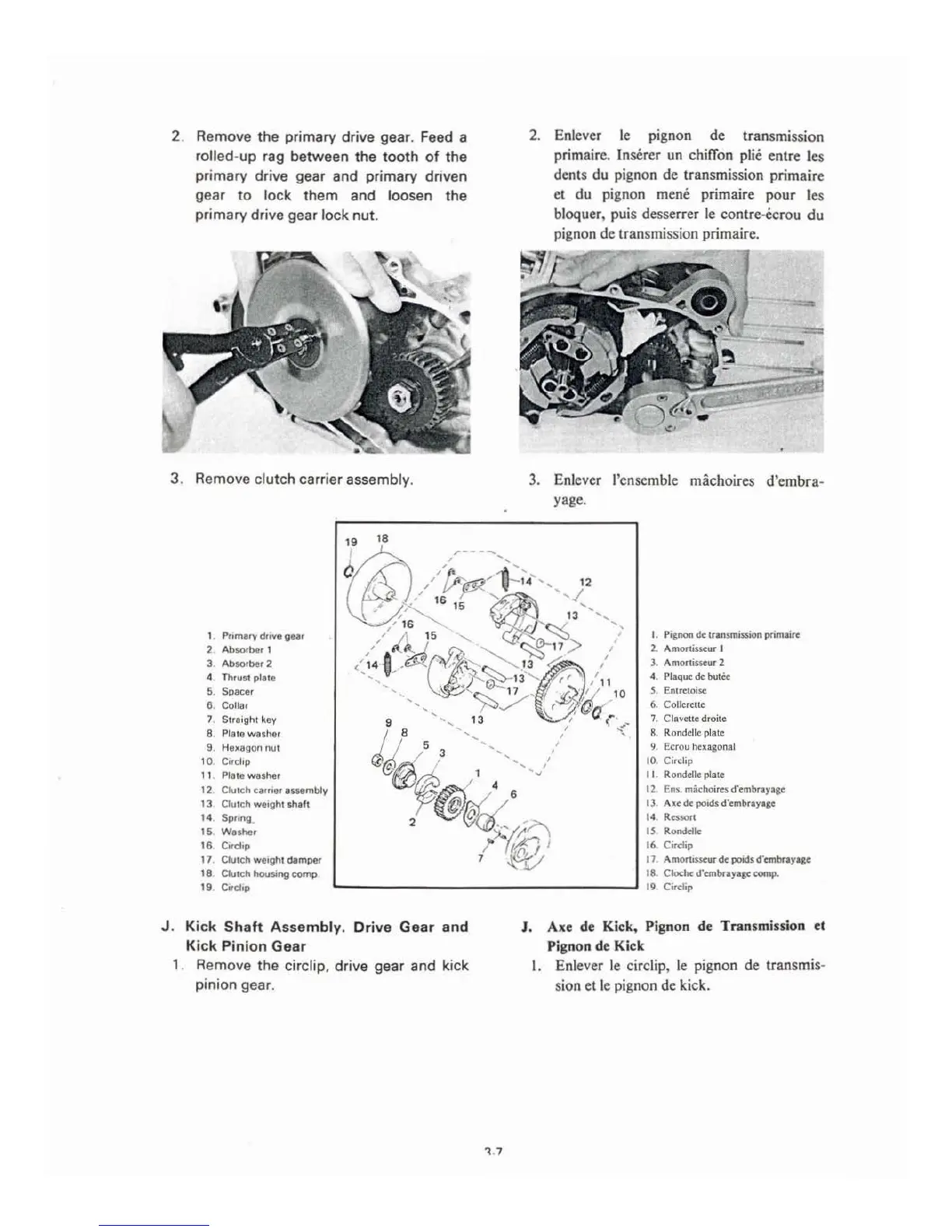

2 Remove the primary drive gear. Feed a
rolled- up rag between the tooth of the
primary drive gear and primary driven
gear to lock them and loosen the
primary drive gear lock nut .
3. Remove
clutch carrier assembly.
1 Promery drove gear
2 Absorber 1
3
Absorber2
4 Thrust plotc
5. Spacer
6. Collar
7.
St raight key
8.
Plate washer
9.
He•agon nut
10 Circltp
11
Pia
te washer
12 Clu1ch camer assembly
13
Clutch wei ght shaft
14 Sprmg _
15 Washer
16 Cir clop
17 Clutch weight damper
18
Clutch housmg comp
19 Cu clop
J . Kick Shaft Assem bl y. D rive G ear and
Kick Pinion Gea r
1. Remove the
circlip, drive gear and kick
pinion gear.
1 7
2. Enl ever le pignon de tran smiss ion
p rimair e. Inserer un chiffon plie entre les
dent s du pignon de t ran smiss ion primaire
et du pignon mene primaire pour les
bl
oquer, puis des se rrer le contre-ec r ou du
pignon de tran smis sio n primaire .
3. Enlev er ! 'e ns emble machoire s d 'e mbr a-
yage.
I. Pignon de transmission primairc
2. A mortisscur I
3. A mortisscur 2
4. Plaque de butec
5. Entrctoisc
6. Coller ett e
7.
Clavette dro it e
8. Rondelle plate
9. Ecrou hexag on al
10 . Ci rcl ip
I I. Rondelle plate
12 . En>. miichoires d·cmbrayage
13 Axe de poids d'embrayage
14. Ressort
15. Rondctle
16 Cirdip
17 . Amorusseur de poids d'embr1yigc
18 . Cloche d'cmbrayage comp.
19 Circlip
J. Axe de Kick, Pignon de Transmission et
Pignon de Kick
I. Enl ever le circlip, le pi gno n de transmis -
sio n et le pignon de kick.
