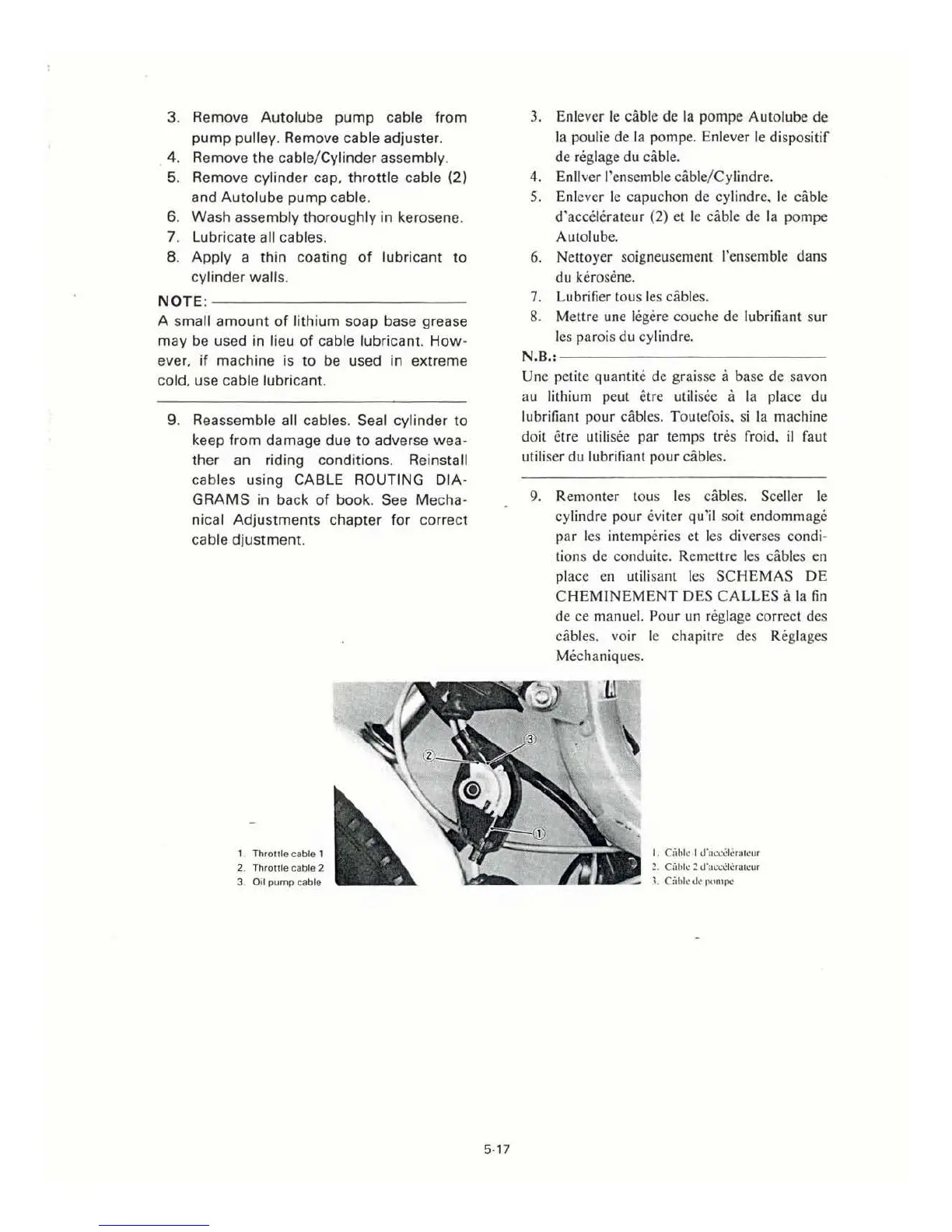

3 . Remove Autolube
pump
cable
from
pump
pulley. Remove cable adjuster.
4 . Remove the
cable/Cylinder assembly.
5. Remove
cylinder cap,
throttle
cable (2)
and
Autolube
pump
cable.
6. Wash assembly
thoroughly
in kerosene.
7. Lubricate
all cables.
8.
Apply
a thin coating
of
lubricant
to
cylinder walls.
NOTE
:
~~~~~~~~~~~~
A small
amount
of
lithium
soap base grease
may be used in
lieu
of
cable lubricant.
How
-
ever,
if
machine
is
to
be used in extreme
cold. use cable lubricant.
9.
Reassemble all cables. Seal cylinder
to
keep
from
damage due
to
adverse
wea-
ther
an
riding conditions. Reinstall
cables
using CABLE ROUTING
DIA
-
GRAMS
in back
of
book
. See Mecha-
nical
Adjustments
chapter
for
correct
cable
djustment
.
1
Thro111e
cable 1
2. Th
ro
t tie cable 2
3
Oil
pump
cable
5.
17
3. Enlever
le
cable
de
la pompe Autolube
de
la poulie
de
la
pompe.
Enlever
le
dispositif
de
reglage du cable.
4.
Enllver !'ensemble cable/Cylindre.
5.
En
lever
le
capuchon
de
cylindre. le cable
d'accelerateur
(2)
et
le cable
de
la pompe
Autolube.
6.
Nettoyer soigneusement !'ensemble dans
du
kerosene.
7. Lubrifier tous l
es
cables
.
8. Mettre
une
legere
couche
de lubrifiant sur
les
parois du cylindre.
N.8.:
--------------
Unc
petite quantile
de
graisse
a
base
de
savon
au
lithium
pe
ut etre utilisee a la place du
lubrifiant pour
cables.
Toutefois,
si
la machine
doit
etre utilisee par temps
tres
froid, ii faut
utiliser du lubrifiant pour
cables.
9.
Rem
onter tous l
es
cables.
Sceller
le
cyl
indr
e pour eviter qu'il soil endommage
par
le
s intemperies
et
les
diverses condi-
tions de conduite. Rcmettre
les
cables
en
pla
ce
en
utilisant
le
s
SCHEMAS
DE
CHEMINEMENT
D
ES
CALLES
a la
fin
de
ce
manuel. Pour
un
reglage
correct
des
cables, vo
ir
le chapit
re
des
Reglages
Mechaniques.
I.
C[thk 1
cfth.:
-
c..!ICrnt~ur
2.
CUbl~
~
1..ra1.:c.:C
l
~r;
u
..:ur
J.
C:"1hl~
tit:
1~m1p.:
