Yamaha MA50 - Lighting Systems: AC Circuit Voltage and Coil Resistance

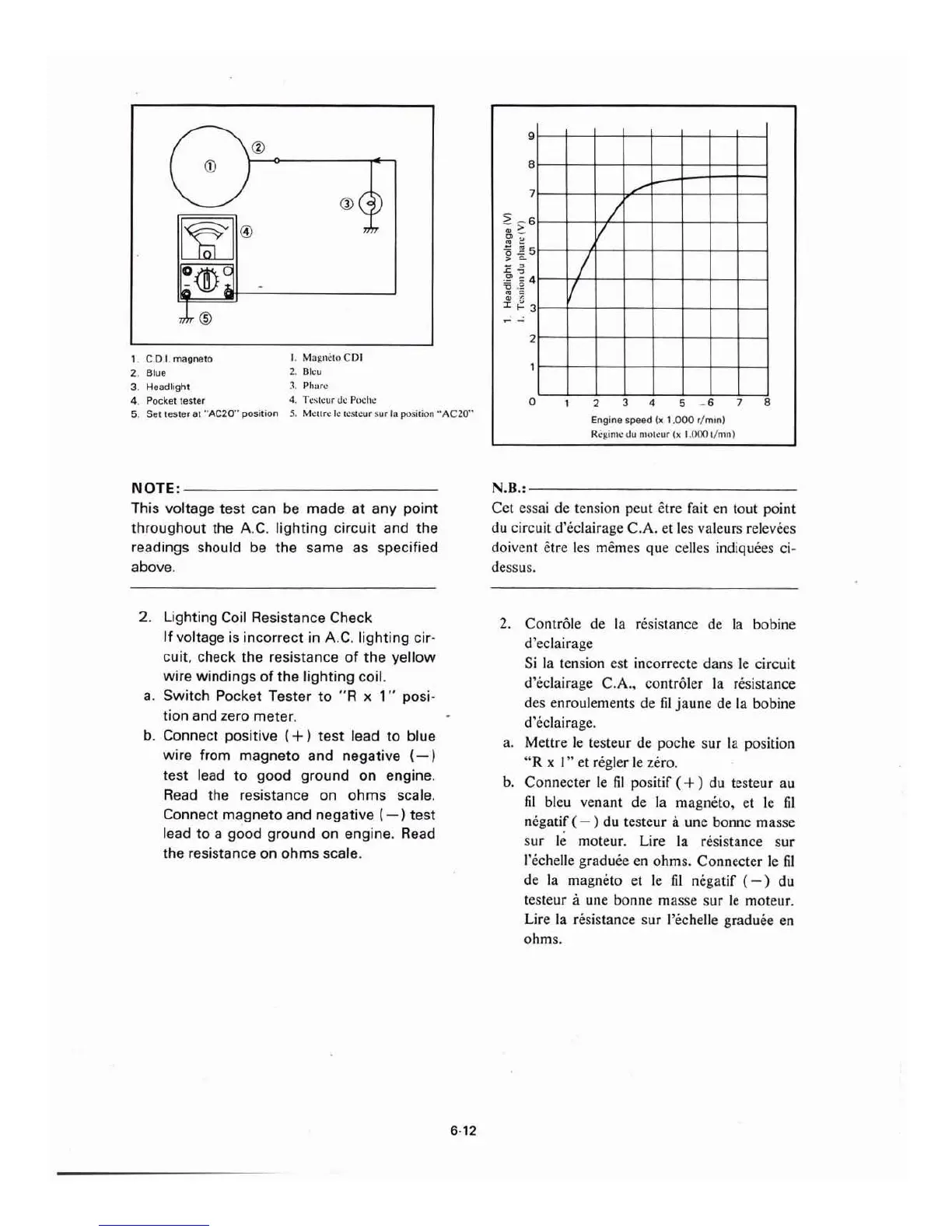

1. C 0.1 . magneto
2. Blue
3. H ead lig ht
4. Pocket tester
I. Mogn<10CDI
2. Blcu
~ - Plm rc
4. T c . ..; t..:u r c.Jc Poche
5. Set tester at "AC20" position 5. M wrc le 1c s1cur •ur la posilion ·• AC20""
NOTE : -- -- -- - - -----
This voltage test can be made at any po i nt
throughout the A.C. lighting circuit and the
readings
should be the same as specified
above.
2. Lighting
Coil Resistance Check
If voltage is incorrect in A.C. lighting cir-
cuit. check the resistance of the yellow
wire windings of the lighting coil.
a. Switch
Po cket Tester to " A x 1" posi-
tion and zero meter.
b.
Connect positive ( +) test lead to blue
wire from magneto and negative ( - )
test lead
to good ground on engine.
Read the resistance on
ohms scal e.
Connect magneto and negative ( - ) test
lead to a good gr ound on engine. Read
the resistance on
ohms scale.
6-12
9
8
7
I
2
1
0
/
-
I
I
I
2 3 4
5 - 6
Engine speed (x 1.000 r/monl
R C~inlC t.lu nh> t~ur (x t.000 t/ nm)
7 8
N.B.: ------- - ------
Cet essai de tension peut et re fait en tout point
du circuit
d'eclairage C.A. et Jes valeurs relevees
doivent etre les memes que celles i nd iquees ci-
dessus.
2.
Controle de la resistance de la bobine
d'eclairage
Si la tension est inco rr ec te da ns le circuit
d'eclairage C.A., controler la resistance
des
enrou lements de fil jaune de la bobine
d'eclairage.
a. Mettre le testeur
de poche su r la position
" R x I" et regler le zero.
b. Connecter le fil positif ( +) du testeur au
fil bleu venant de la magneto, et le fil
negatif ( - ) du testeur a une bonnc ma sse
sur le moteur. Lire la resistance s ur
l'echelle graduee en ohms. Connecter le fil
de la magn eto et le fil negatif ( - ) du
testeur
a une bonne masse sur le moteur.
Lire la resistance
sur l 'e chelle graduee en
ohms.
