Обзор прибора
РЭ MS2720T
PN: 10580-00340R ред. А
2-3
2-3 Обзор разъемов измерительной панели
Измерительная панель, показанная на рис. 2-2, относится к опциям с более низкими частотными
диапазонами, которые также допускают подключение опции «Следящий генератор». Описание
разъемов приводится ниже. Обратите внимание, что опция «Следящий генератор» не установлена,
а разъем для ее подключения закрыт заглушкой.

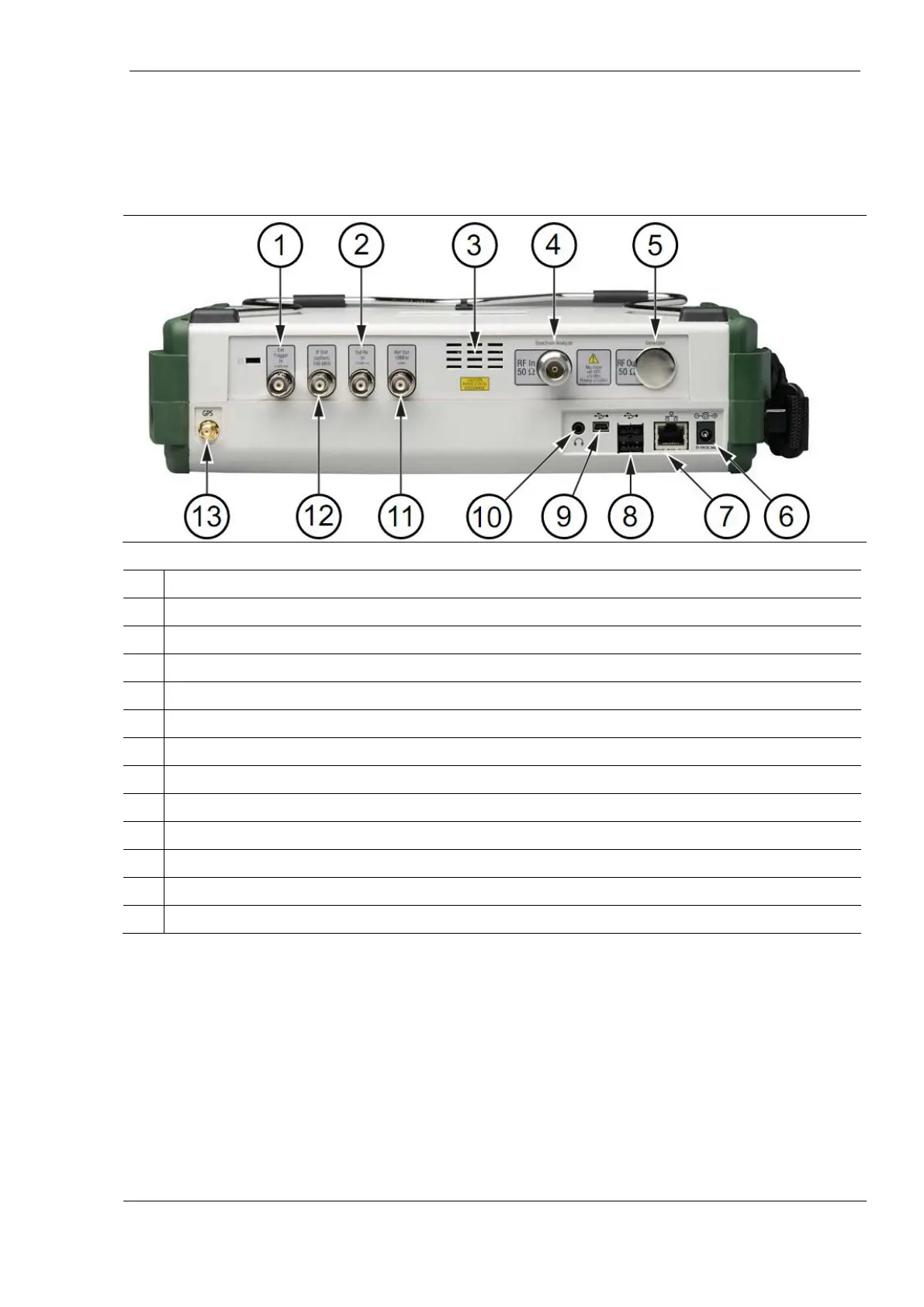

Рисунок 2-2. Разъемы измерительной панели опций 709, 713, 720 анализатора MS2720T
1
Ввод внешнего сигнала запуска Ext Trigger In
2
Ввод внешней опорной частоты Ext Ref In
3
Вентиляционное отверстие
4
Порт ввода ВЧ сигнала анализатора спектра (RF In), разъем типа N
5
Место подключения опции «Следящий генератор», ВЧ выход, разъем типа N
6
Разъем для подключения внешнего питания
7
Подключение к локальной сети
8
Интерфейс USB, тип А
9
Интерфейс USB, тип Mini-B
10
Разъем для подключения наушников
11
Вывод опорной частоты Ref Out, 10 MHz
12
Вывод ПЧ, 140 MHz (опция 89)
13
Подключение антенны GPS
