Обзор прибора
Измерительная панель, показанная на рис. 2-3, относится к двум опциям с высокими частотными
диапазонами. Описание разъемов приводится ниже.

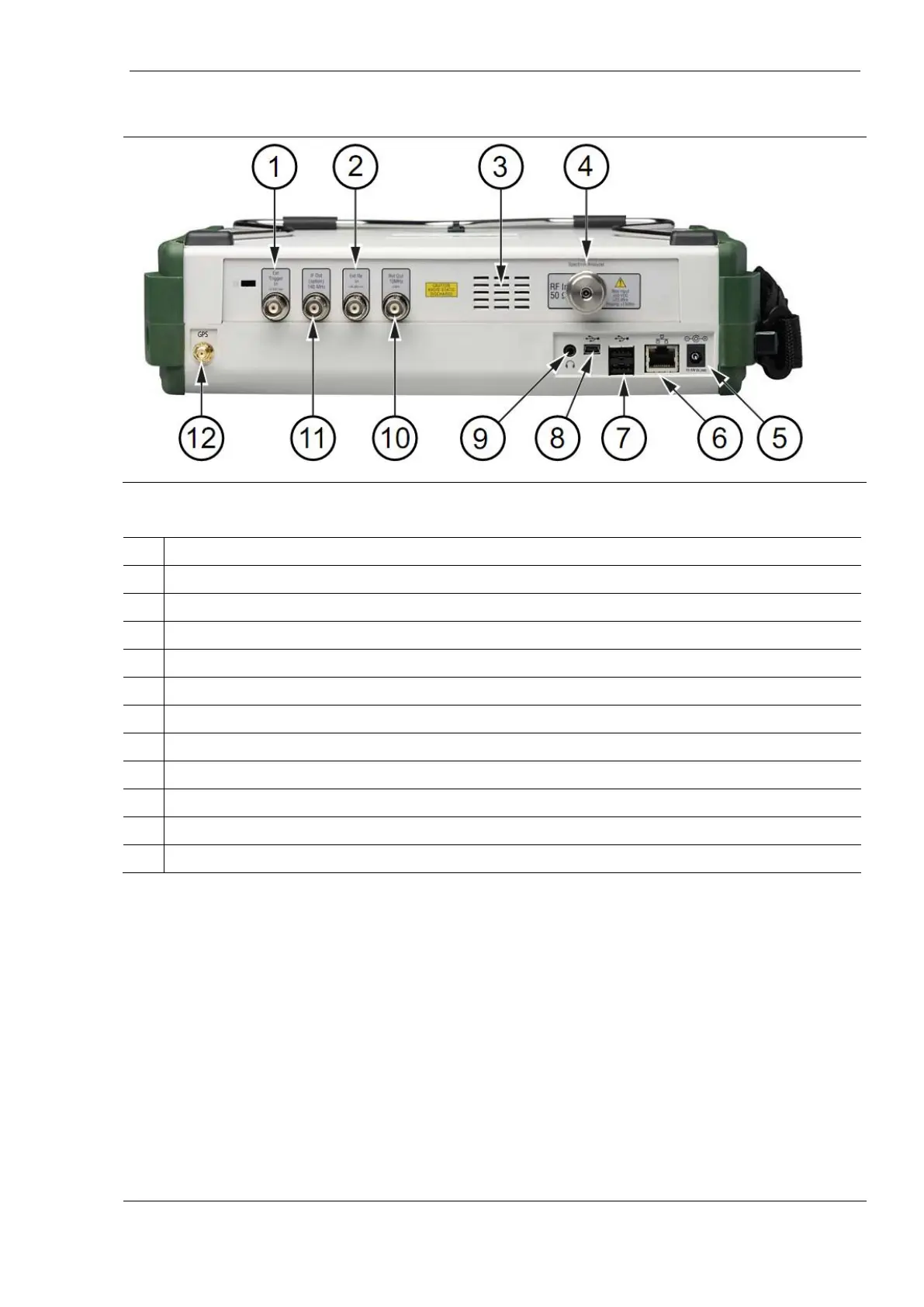

Рисунок 2-3. Разъемы измерительной панели опций 732, 743 анализатора MS2720T
Ввод внешнего сигнала запуска Ext Trigger In
Ввод внешней опорной частоты Ext Ref In
Порт ввода ВЧ сигнала анализатора спектра (RF In), разъем типа К
Разъем для подключения внешнего питания
Подключение к локальной сети
Интерфейс USB, тип Mini-B
Разъем для подключения наушников
Вывод опорной частоты Ref Out, 10 MHz
Вывод ПЧ, 140 MHz (опция 89)
Ввод внешнего сигнала запуска (Ext Trigger In)
TTL-сигнал, поданный на входной гнездовой BNC-разъем на 50 Ω Ext Trigger 50Ω, запускает
одиночный проход качающегося сигнала. В режиме анализатора спектра это используется при
нулевой полосе обзора, и запуск происходит по нарастающему фронту сигнала. По завершении
качающегося сигнала и до прихода следующего запускающего сигнала, на экране отображается
полученная кривая измерения. Для затягивания разъема типа BNC не используйте плоскогубцы
или гаечный ключ. В противном случае возможно повреждение прибора. Избегайте чрезмерного
затягивания разъема.
Ввод внешней опорной частоты (Ext Ref In)
Порт Ext Ref In представляет собой гнездовой разъем типа BNC 50Ω, обеспечивающий ввод
опорной частоты от внешнего источника. Подробнее о доступных частотах см. в соответствующем
«Техническом описании изделия». Для затягивания разъема типа BNC не используйте
плоскогубцы или гаечный ключ. В противном случае возможно повреждение прибора. Избегайте
чрезмерного затягивания разъема.
