Начало работы
РЭ MS2720T
PN: 10580-00340R ред. А
3-9
3-7 Установка маркеров
Нажмите клавишу главного меню Marker. На экране появится окно Select Marker (см. рис. 3-4).
Для активизации маркера прикоснитесь к выбранному маркеру. После активизации маркер можно
перемещать с помощью других клавиш подменю. Подробнее см. в руководстве по измерению с
помощью анализатора спектра (10580-00349).
Выбор, активизация и размещение маркера

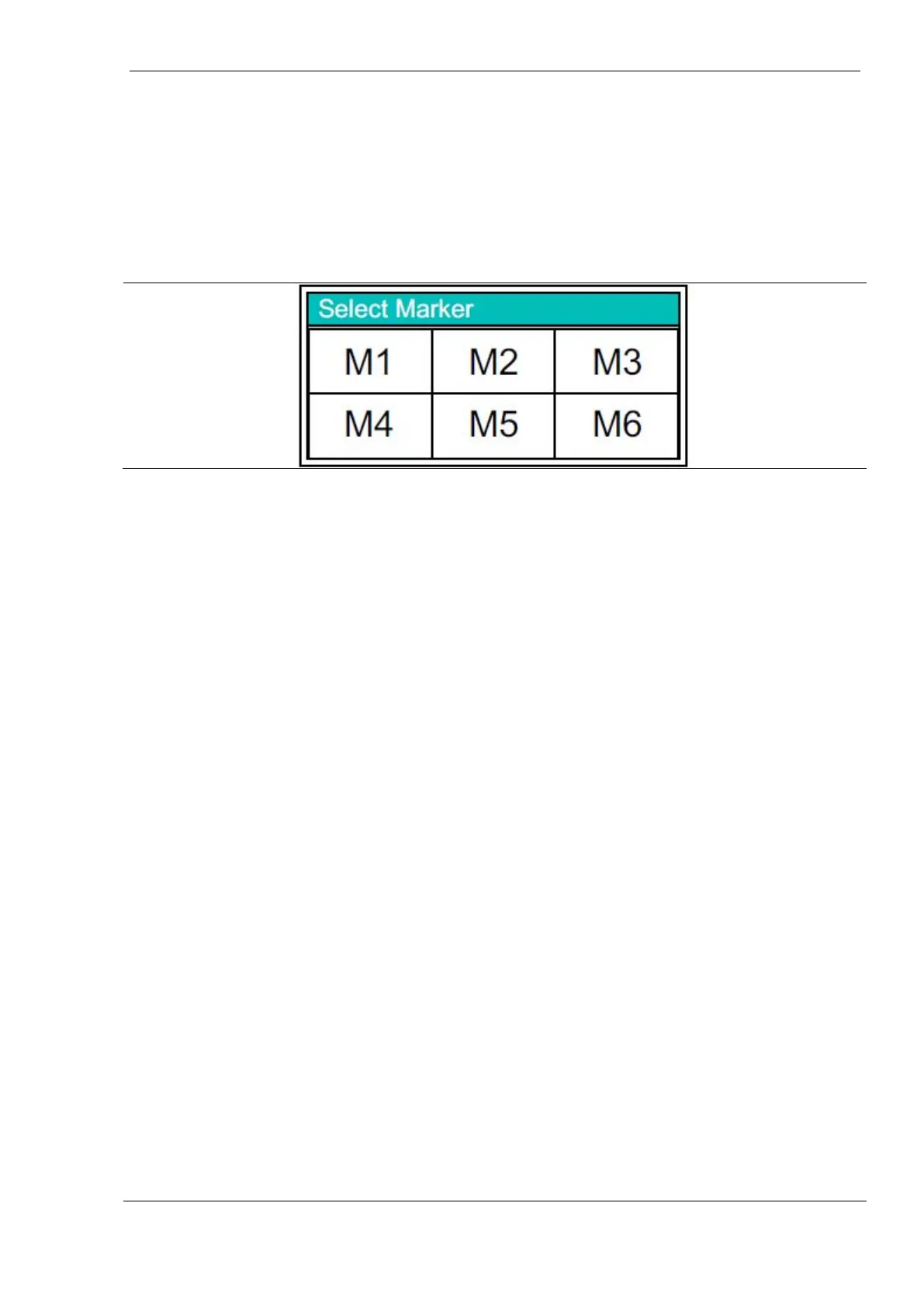

Рисунок 3-3. Окно выбора маркеров
Нажмите клавишу подменю Marker для вызова окна Select Marker. Нажмите номер
желаемого маркера. Номер выбранного маркера отображается в окне развертки и также
подчеркивается на клавише подменю Marker.
Нажмите клавишу подменю On/Off для активизации выбранного маркера. Активный
маркер отображается на экране красным цветом и готов к установке.
С помощью поворотной кнопки, клавиш со стрелками или сенсорного экрана переместите
маркер на требуемую частоту.
Обратите внимание, что когда маркер активен, горизонтальным перемещением пальца по
окну развертки (на любом уровне) можно перемещать выбранный маркер.
Для установки маркера на максимальное значение амплитуды на экране в данный момент
нажмите клавишу Peak Search. Для получения дополнительных возможностей
перемещения маркера нажмите клавишу подменю More Peak Options. Подробнее см. в
руководстве по измерению с помощью анализатора спектра.
Повторите пункты 1 и 2 для активизации и установки других маркеров.
Выбор, активизация и размещение дельта-маркера
Во включенном состоянии положение дельта-маркера соотносится с его опорным
маркером. Например, дельта-маркер 3 отображается данные по оси х и y, относящиеся к
маркеру 3. Это соотношение отличается при использовании клавиши подменю Marker 1
Reference, как описано на стр. 3-11.
1. Нажмите клавишу подменю Marker и выберите маркер в окне.
2. Нажмите клавишу подменю Delta On/Off (дельта-маркер «Вкл/Выкл») для активизации
выбранного маркера. Активный маркер отображается на экране красным цветом и готов к
установке.
3. С помощью поворотной кнопки, клавиш со стрелками, сенсорного экрана или цифровой
клавиатуры установите дельта-маркер на желаемую частоту смещения от
соответствующего опорного маркера.
4. Повторите пункты 1 и 2 для активизации и установки других дельта-маркеров.
ООО "Техэнком" Контрольно-измерительные приборы и оборудование www.tehencom.com
