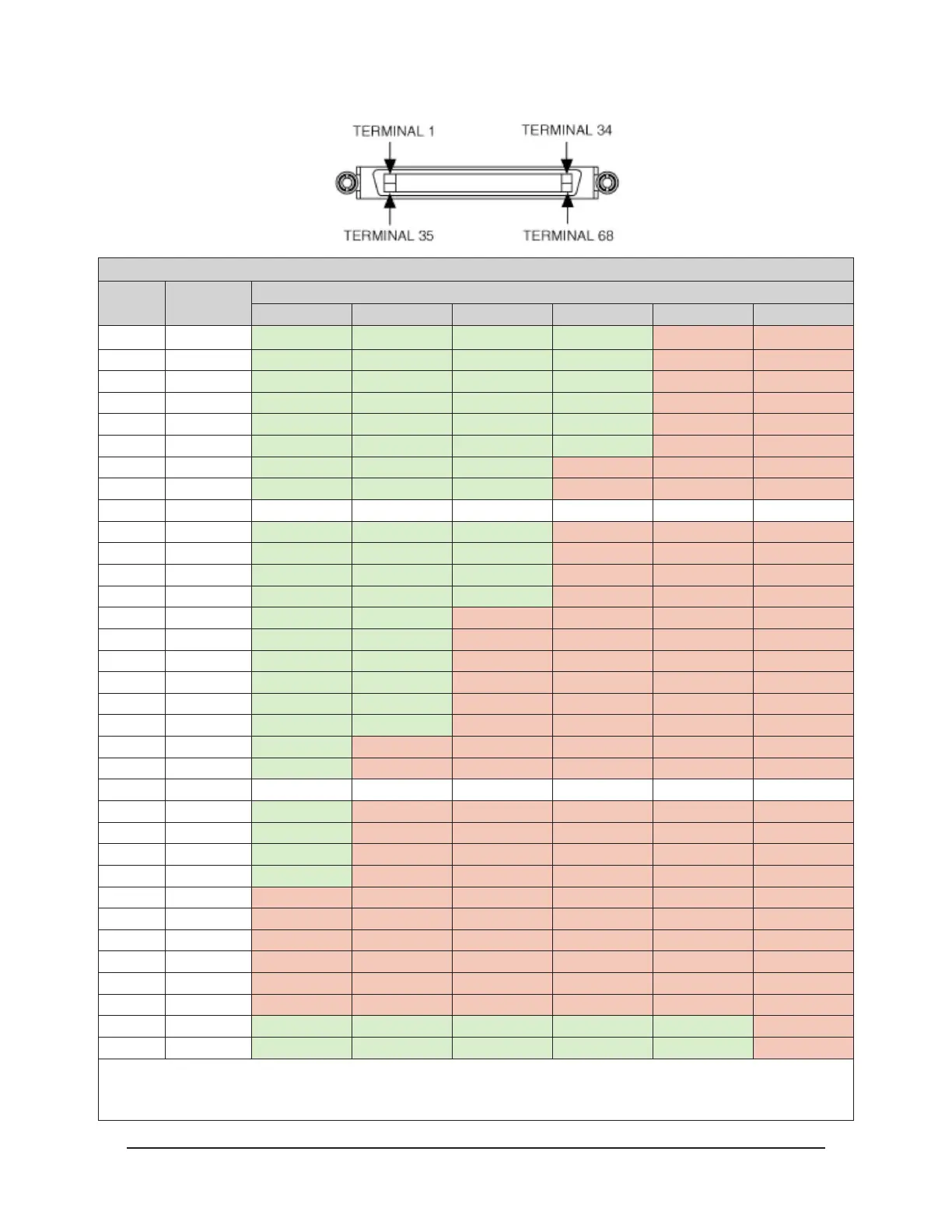

Figure 4.20—Multiple IFPS Box Connector 0 and Connector 1
Table 4.12—IFPSMC Box Connector 1 User Signals Available
Pin
Number
Signal
IFPS Model
IFPSMC-1 IFPSMC-2 IFPSMC-3 IFPSMC-4 IFPSMC-5 IFPSMC-6
1 Al 71 Available(+) Available(+) Available(+) Available(+) TC6-SG5(+) TC6-SG5(+)
2 Al 78 Available(-) Available(-) Available(-) Available(-) TC6-SG4(-) TC6-SG4(-)
3 Al 69 Available(+) Available(+) Available(+) Available(+) TC6-SG3(+) TC6-SG3(+)
4 Al 68 Available(+) Available(+) Available(+) Available(+) TC6-SG2(+) TC6-SG2(+)
5 Al 75 Available(-) Available(-) Available(-) Available(-) TC6-SG1(-) TC6-SG1(-)
6 Al 66 Available(+) Available(+) Available(+) Available(+) TC6-SG0(+) TC6-SG0(+)
7 Al 65 Available(+) Available(+) Available(+) TC5-SG5(+) TC5-SG5(+) TC5-SG5(+)
8 Al 72 Available(-) Available(-) Available(-) TC5-SG4(-) TC5-SG4(-) TC5-SG4(-)
9 AI GND
10 AI 55 Available(+) Available(+) Available(+) TC5-SG3(+) TC5-SG3(+) TC5-SG3(+)
11 AI 54 Available(+) Available(+) Available(+) TC5-SG2(+) TC5-SG2(+) TC5-SG2(+)
12 Al 61 Available(-) Available(-) Available(-) TC5-SG1(-) TC5-SG1(-) TC5-SG1(-)
13 AI 52 Available(+) Available(+) Available(+) TC5-SG0(+) TC5-SG0(+) TC5-SG0(+)
14 AI 51 Available(+) Available(+) TC4-SG5(+) TC4-SG5(+) TC4-SG5(+) TC4-SG5(+)
15 AI 58 Available(-) Available(-) TC4-SG4(-) TC4-SG4(-) TC4-SG4(-) TC4-SG4(-)
16 Al 49 Available(+) Available(+) TC4-SG3(+) TC4-SG3(+) TC4-SG3(+)
TC4-SG3(+)
17 Al 48 Available(+) Available(+) TC4-SG2(+) TC4-SG2(+) TC4-SG2(+) TC4-SG2(+)
18 Al 47 Available(-) Available(-) TC4-SG1(-) TC4-SG1(-) TC4-SG1(-) TC4-SG1(-)
19 Al 38 Available(+) Available(+) TC4-SG0(+) TC4-SG0(+) TC4-SG0(+) TC4-SG0(+)
20 Al 37 Available(+) TC3-SG5(+) TC3-SG5(+) TC3-SG5(+) TC3-SG5(+) TC3-SG5(+)
21 Al 44 Available(-) TC3-SG4(-) TC3-SG4(-) TC3-SG4(-) TC3-SG4(-) TC3-SG4(-)
22 AI GND
23 Al 35 Available(+) TC3-SG3(+) TC3-SG3(+) TC3-SG3(+) TC3-SG3(+) TC3-SG3(+)
24 Al 34 Available(+) TC3-SG2(+) TC3-SG2(+) TC3-SG2(+) TC3-SG2(+) TC3-SG2(+)
25 Al 41 Available(-) TC3-SG1(-) TC3-SG1(-) TC3-SG1(-) TC3-SG1(-) TC3-SG1(-)
26 Al 32 Available(+) TC3-SG0(+) TC3-SG0(+) TC3-SG0(+) TC3-SG0(+) TC3-SG0(+)
27 AI 23 TC2-SG5(+) TC2-SG5(+) TC2-SG5(+) TC2-SG5(+) TC2-SG5(+) TC2-SG5(+)
28 AI 30 TC2-SG4(-) TC2-SG4(-) TC2-SG4(-) TC2-SG4(-) TC2-SG4(-) TC2-SG4(-)
29 AI 21 TC2-SG3(+) TC2-SG3(+) TC2-SG3(+) TC2-SG3(+) TC2-SG3(+) TC2-SG3(+)
30 AI 20 TC2-SG2(+) TC2-SG2(+) TC2-SG2(+) TC2-SG2(+) TC2-SG2(+) TC2-SG2(+)
31 AI 27 TC2-SG1(-) TC2-SG1(-) TC2-SG1(-) TC2-SG1(-) TC2-SG1(-) TC2-SG1(-)
32 AI 18 TC2-SG0(+) TC2-SG0(+) TC2-SG0(+) TC2-SG0(+) TC2-SG0(+) TC2-SG0(+)
33 Al 17 Available(+) Available(+) Available(+) Available(+) Available(+) TC1-SG5(+)
34 Al 24 Available(-)
Available(-) Available(-) Available(-) Available(-) TC1-SG4(-)
Notes:
1. TC-SGx(x) = Transducer Connection number - Signal (SGx) - positive (+) or negative (-) input
2. Available (x) = User signal available - positive (+) or negative (-) input
