Atlantic CALYPSO - Servizio Post-Vendita; Unità Esterna

183183
IT
Avvertenze Installazione Utilizzo
16. Servizio post-vendita
Quando si ordina da un distributore del marchio, si prega di specicare il tipo esatto di
apparecchio e il suo numero di serie dalla targhetta.
L’indirizzo del servizio di assistenza è riportato sul retro delle presenti istruzioni.
I
ricambi possono essere ordinati direttamente dal professionista sulla Piattaforma dei
Servizi accessibile sul sito web del marchio.
16.1. Unità esterna
Utilizzare esclusivamente pezzi di ricambio originali.
Ogni intervento sui componenti elettrici deve essere a󰀩dato a un tecnico
specializzato.
Prima di aprire la copertura, spegnere l'apparecchio (per l'apertura della coper-
tura, vedere: “12.2.1. Accesso agli elementi dello scaldacqua”, page 170).
A
B
C
D
E
F
G
Normes, label de qualité
Marque commerciale
Code commercial
Référence de fabrication
Nom commercial
N° de série
N° de constructeur
MADE IN FRANCE
G
F
B
C
E
A
D
Scaldacqua: targhetta
situata a lato della
copertura.
Unità esterna: targhetta
situata a lato della botola di
accesso al morsetto.

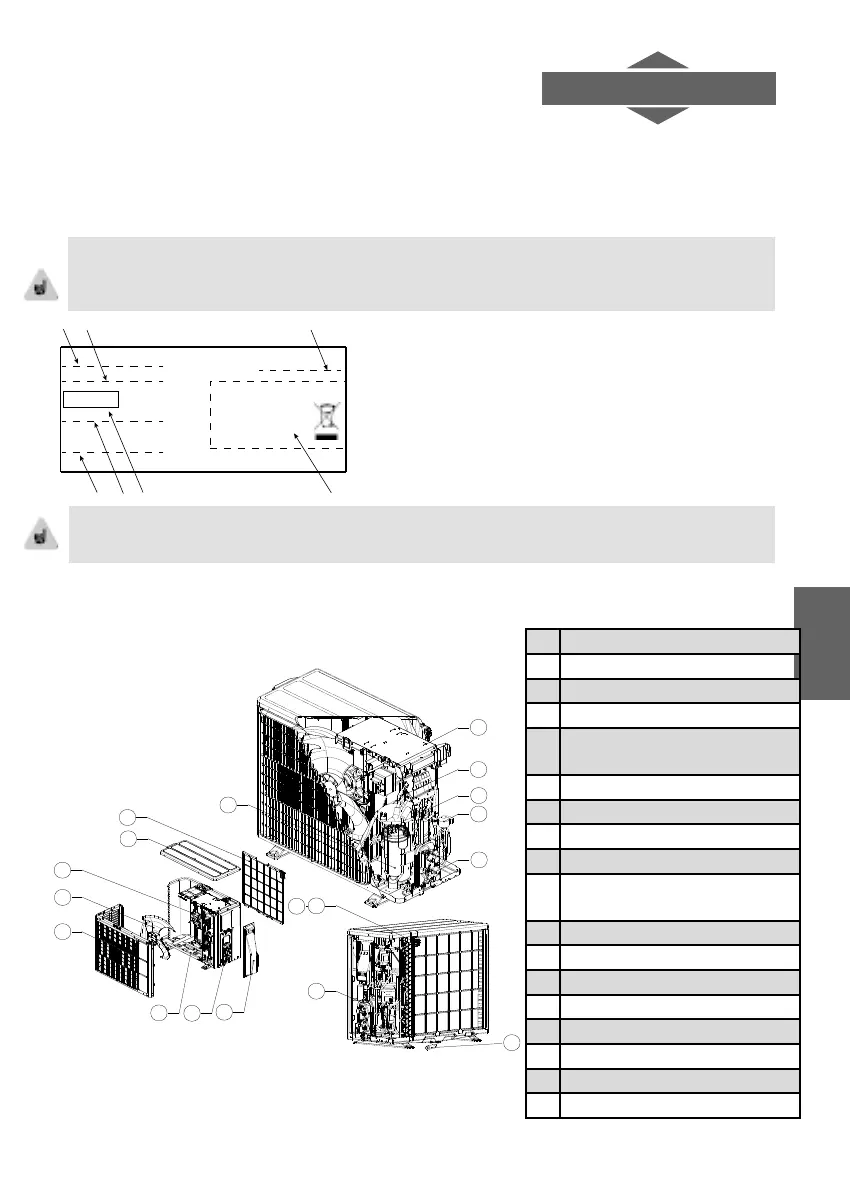

1
Supporto per la sonda aria
2
Compressore
3 Sottoinsieme regolatore
4
Valvola a 3 vie
5
Gomito di deusso della
condensa
6
Motore della ventola
7
Elica della ventola
8
Coperchio
9
Griglia di protezione
10
Botola di accesso
al morsetto
11
Cornice destra
12
Basamento
13 Copertura anteriore ventola
14
Scheda di potenza
15
Sonda dell'aria
16 Sonda di mandata
17 Sonda dell’evaporatore
18 Sensore di pressione
14
16
18
3
4
15
1
17
5
9
8
13
12
10
11
7
6
2
A
Norme, echea qualità
B
Marchio commerciale
C
Codice commerciale
D
Riferimento di fabbricazione
E
Nome commerciale
F
N° di serie
G
N° del produore
