Atlantic CALYPSO - Choix du Lieu Dinstallation

264
Avertissements Installation
2. Installation
2.1. Choix du lieu d’installation
ATTENTION : La liaison
frigorifique entre l’unité
extérieure et le chauffe-eau
ne doit pas excéder 20m de
long et 15 m de dénivelé.
Unité extérieure pré-
chargée de 0,7 kg de
R32

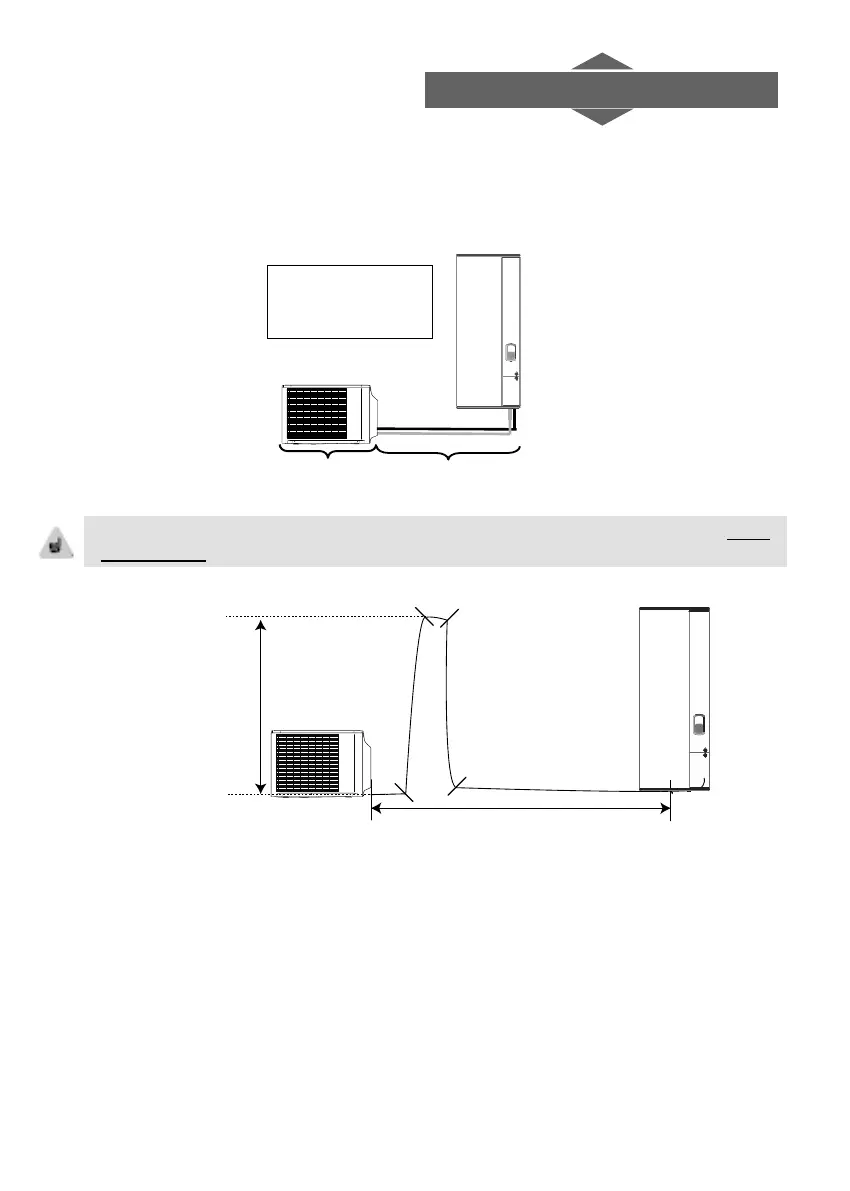

Liaison frigorifique & chauffe-eau à
tirer au vide avant mise en service
Longueur de liaison (mini : 5 m)

15 m maxi de
dénivelé
L
Point le plus haut
du circuit
Point le plus bas
du circuit
Exemple de montage
L
L
L
L5
La liaison frigorique entre l’unité extérieure et le chau󰀨e-eau doit être au mini-
mum de 5 m, et ne doit pas excéder 20 m de long et 15 m de dénivelé.
