Avertissements Installation Utilisation

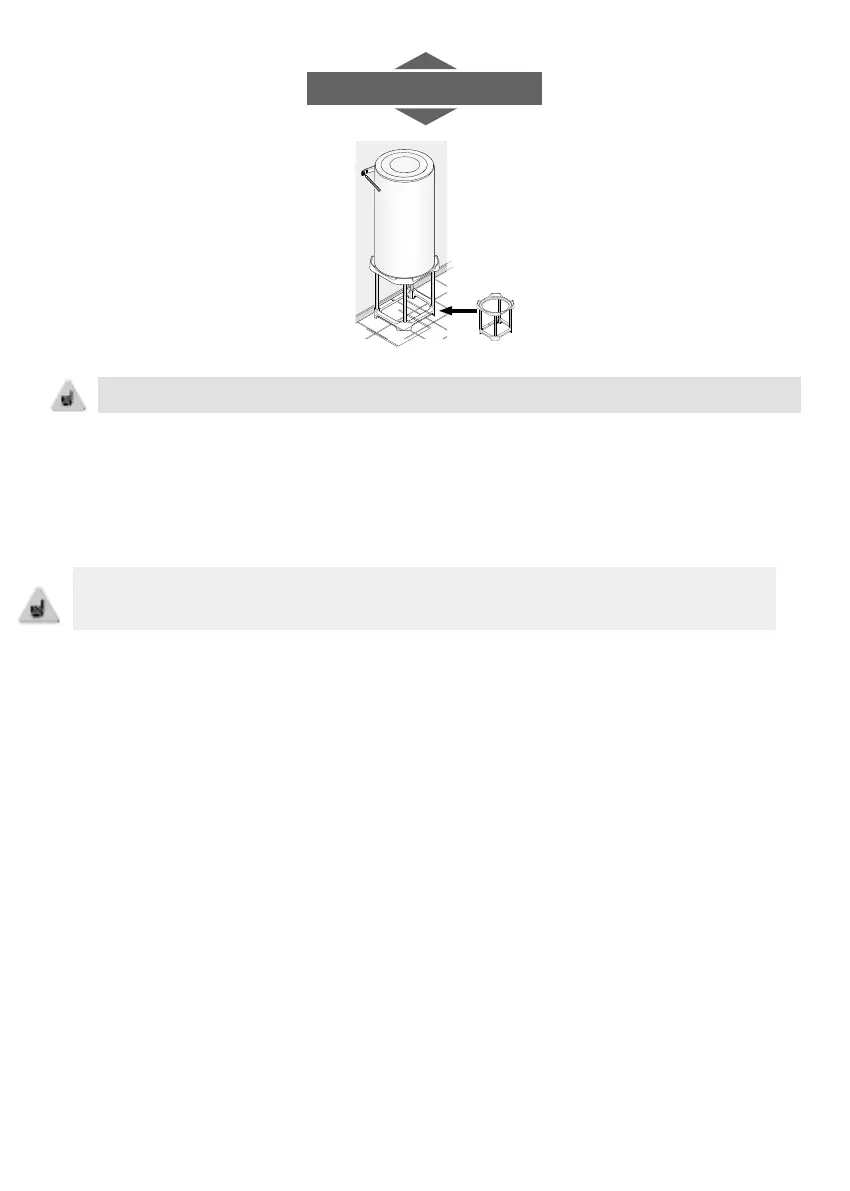

Poser le chau󰀨e-eau
d’abord sur son trépied
pour marquer les points de
xation.
Réaliser les perçages.
Installer le chau󰀨e-eau à
sa place. Le xer au mur.
A
R
R-
M
U
R
BA
C
K-
WALL
A
RR-M
U
R
BA
C
K
-WA
LL
AR
R
-
M
UR
B
A
C
K
-
W
ALL
ARR-M
U
R
B
ACK
-
WA
LL
4.6. Raccordement hydraulique
Avant de procéder au raccordement hydraulique, il est absolument indispensable de bien
nettoyer les tuyauteries d’alimentation an de ne pas risquer d’introduire dans la cuve du
chau󰀨e-eau des particules métalliques ou autres.
En cas de raccord avec joint plat, ne pas retirer les bagues d’étanchéité placées à l’in-
térieur des piquages (bleue sur l’arrivée d’eau froide, rouge sur l’arrivée d’eau chaude).
Le chau󰀨e-eau devra être raccordé conformément aux normes et à la réglementation en
vigueur dans le pays où il sera installé (pour la France : D.T.U. 60.1).
4.6.1. Repérage des tubulures sur l’appareil
• Chaque tubulure est en acier avec l’extrémité letée au pas du gaz Ø 20/27 (3/4″).
• L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude
par une collerette rouge.
4.6.2. Raccordement aux tubulures
• La nature des tuyauteries peut être rigide – elles sont généralement en cuivre (l’acier
noir est interdit) – ou souple (tresse inox exible normalisée).
• Le raccordement sur la sortie eau chaude devra impérativement être réalisé à l’aide
du raccord diélectrique fourni ou d’un manchon en fonte an d’éviter la corrosion de
la tubulure (contact direct fer / cuivre). Les raccords laiton sont interdits à ce niveau
(pour la France : DTU 60.1).
Fixer l’étrier supérieur
L’installation d’un bouclage sanitaire sur l’appareil est interdite. En cas de défaillance
de l’appareil sur une installation avec bouclage, la garantie ne s’applique pas (pour plus
d’informations, contacter le SAV).
