Avertissements Installation Utilisation
• L’étanchéité doit être e󰀨ectuée à l’installation sur les tubulures, y compris dans le cas
d’utilisation de tuyaux PER.
• Installer obligatoirement un groupe de sécurité neuf (non fourni) directement sur l’en-
trée d’eau froide du chau󰀨e-eau, qui respectera les normes en vigueur (en Europe :
EN 1487), de pression 0,7 MPa – 7 bar – et de dimension ¾″ (20/27). Raccorder le
groupe de sécurité à un tuyau de vidange. Il sert à évacuer l’eau qui s’expanse lors
de la chau󰀨e mais aussi lors d’une vidange. Cette évacuation doit être maintenue à
l’air libre, dans un environnement hors gel et en pente continue vers le bas.
Raccorder directement le groupe de sécurité sur l’entrée d’eau froide du
chau󰀨e-eau.
Évacuation
eaux usées
(égouts)
Arrivée d’eau
réseau
Compteur d’eau
Robinet général
d’arrivée d’eau froide
Réducteur
de pression
Groupe
de sécurité


00 00 00 0

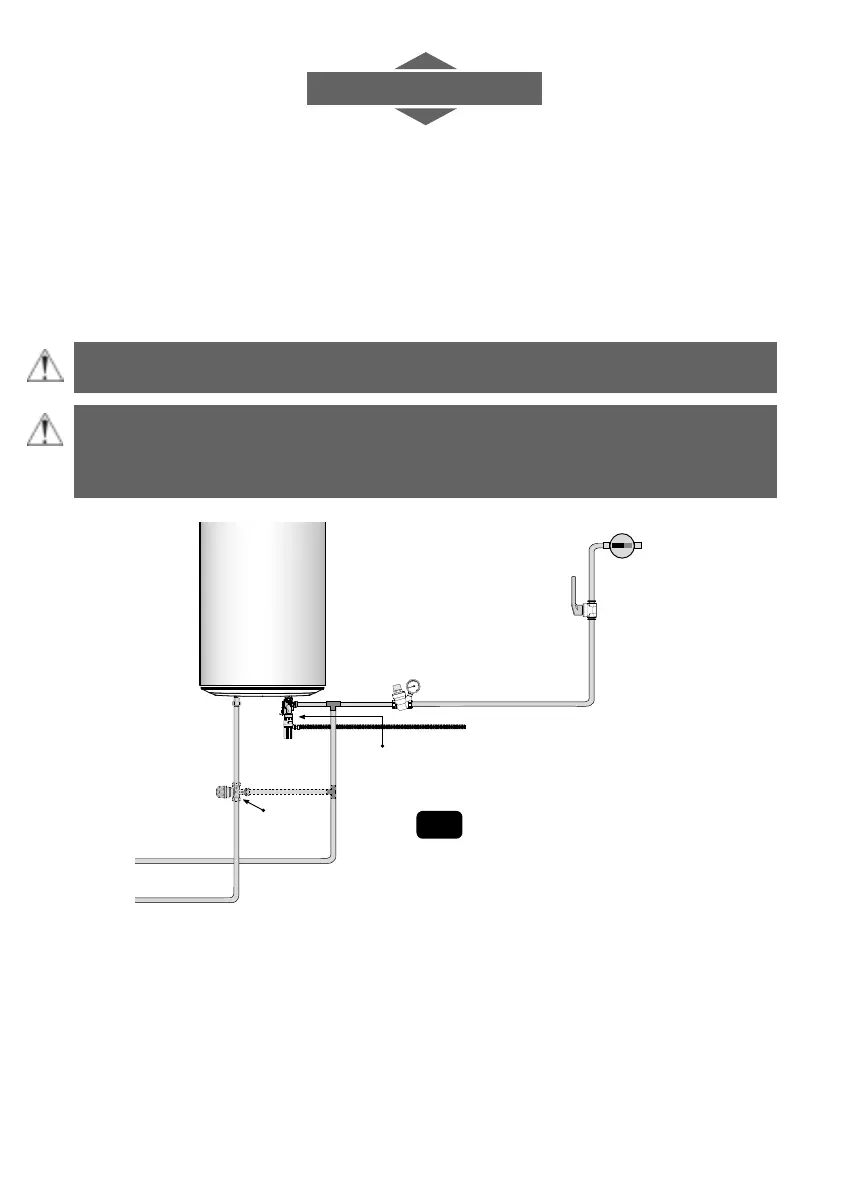

Schéma général d’installation
Exemple avec un chaue-eau vertical mural
Sortie
eau chaude
Arrivée
eau froide
Siphon
Limiteur
de température
Eau froide


Arrivée d’eau
réseau

OUI
La pression du réseau d’eau froide est généralement inférieure à 0,5 MPa - 5
bar. Si tel n’est pas le cas, prévoir un réducteur de pression qui sera positionné
sur l’arrivée d’eau après le compteur (réglage conseillé : 0,35 MPa), jamais
directement au chau󰀨e-eau.
