Avertissements Installation

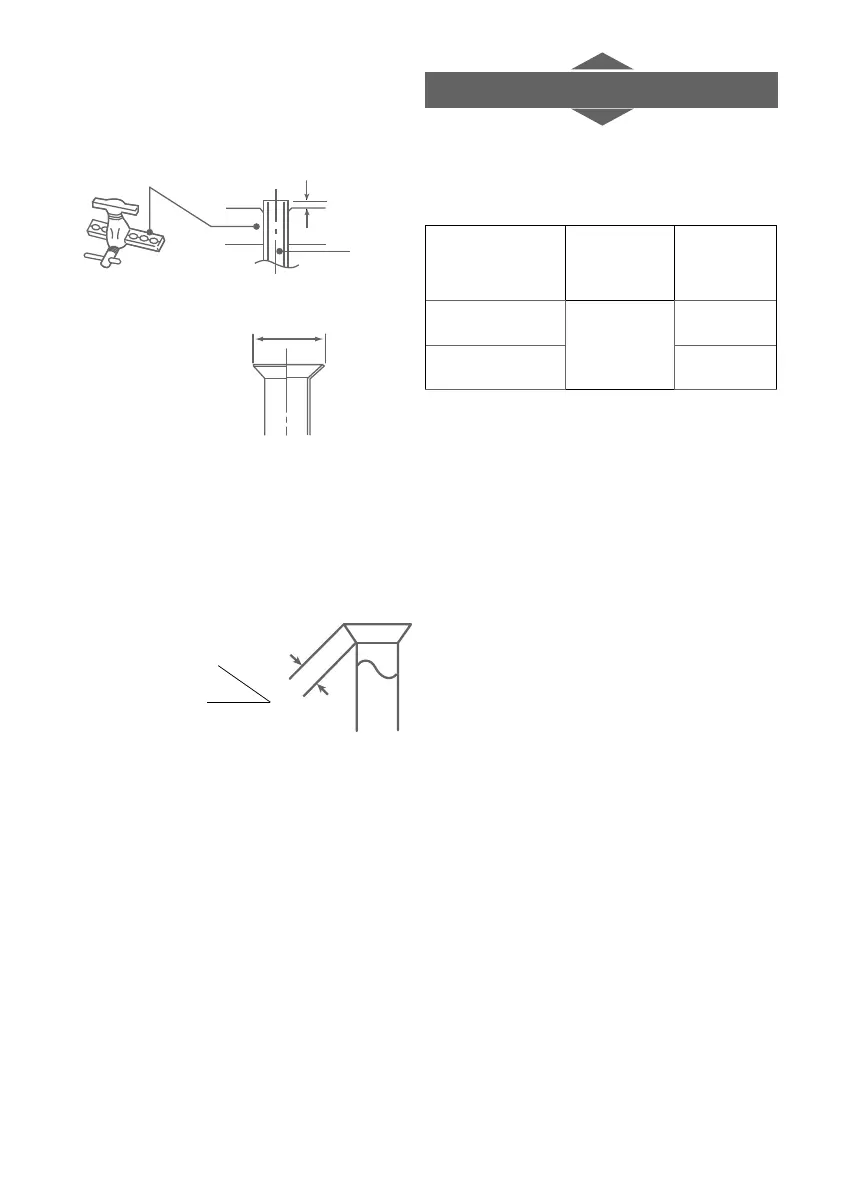

Dudgeonnière
A
Liaison
B
L
45°
Diamètres des
liaisons
frigoriques
Côte «A» Côte «B»
0
0
.4
1/4" (6,35 mm)
0 à 0,5 mm
9,1 mm
3/8" (9,52 mm) 13,2 mm
• Après évasement, vérier l’état de la portée. Celle-ci ne doit présenter aucune rayure
ou amorce de rupture. Vérier également si la côte «L» est correctement évasé, sans
craquelure et sans rayure.
Dudgeonnière
A
Liaison
B
L
45°
5.1. Tirage au vide
• Retirer les capuchons de protection des orices de charge (Schrader). Raccorder
dessus le exible bleu (coté muni d’un poussoir de valve en bon état) de votre jeu
de manomètres. Raccorder un exible jaune avec une vanne, sur une pompe à vide
équipée d’un vacuomètre et ouvrir le robinet bleu de votre jeu de manomètres.
