272
Avertissements Installation

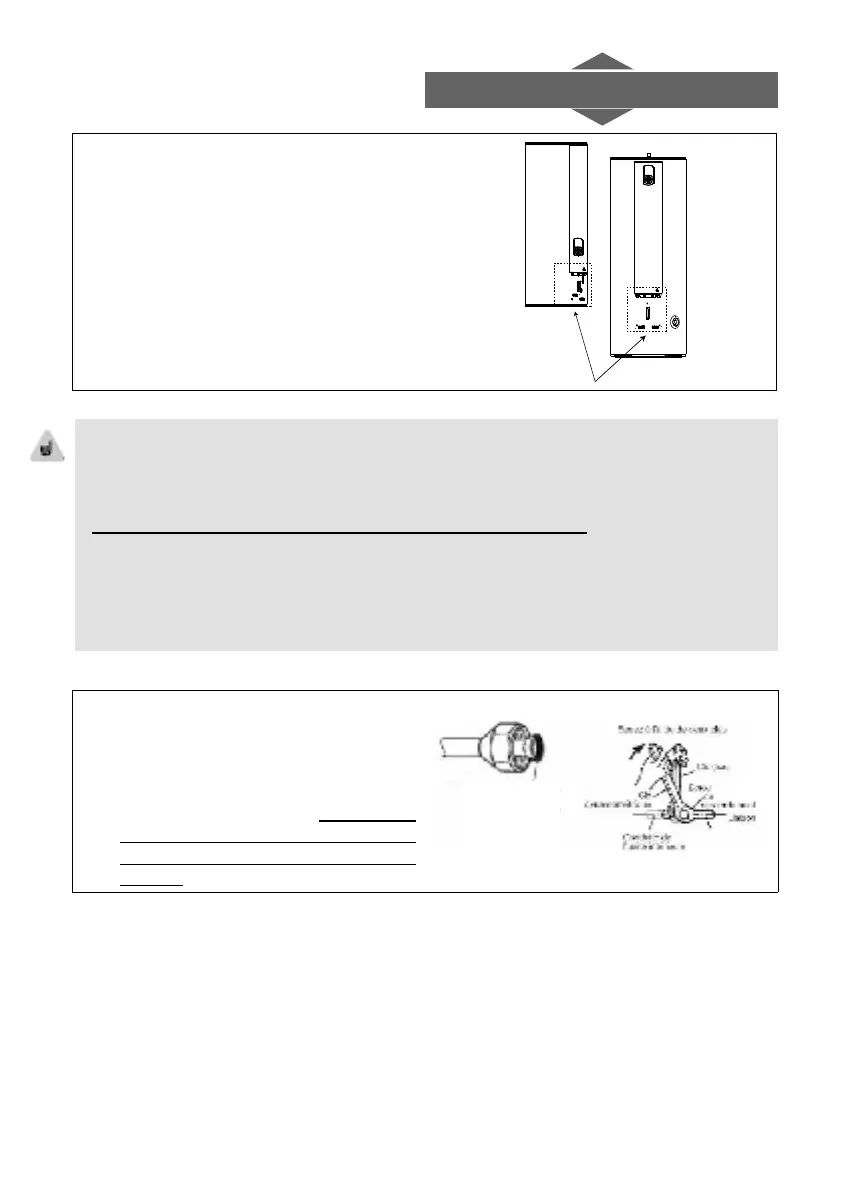

• E󰀨ectuer la même opération côté
chau󰀨e-eau an d’avoir accès aux
raccords Flare.
Le raccordement entre l’unité extérieure et le ballon sera e󰀨ectué uniquement
avec des liaisons neuves, en cuivre (qualité frigorique), isolées séparément.
Si les liaisons frigoriques sont exposées aux intempéries ou aux UV et que
l’isolant n’y est pas résistant, il est nécessaire de prévoir une protection.
La longueur minimale des liaisons frigoriques est de 5 m pour un fonctionne-
ment correct.
La garantie de l’appareil serait exclue en cas d’utilisation de l’appareil avec des
liaisons frigoriques inférieures à 5 m.
Manipuler les tuyaux et e󰀨ectuer leur traversée des murs avec les bouchons
de protection en place.
• Serrer l’écrou à la clef dynamomé-
trique aux couples suivants : 17 N.m
pour les tubes d’1/4’’ et 40 N.m pour
les tubes de 3/8’’.
• Une fois les raccords réalisés, il est
nécessaire d’e󰀨ectuer un contrôle
d’étanchéité de la liaison par mise
sous pression d’azote, à 0,35 MPa
(35 bar).
Pour prévenir toute fuite
de gaz, enduisez la
surface évasée d’huile
frigorifique POE
exclusivement
• Enler les écrous sur les tubes avant évasement.
• Procéder à l’évasement. Laisser dépasser le tube de la côte «A» de la matrice de la
dudgeonnière.
