16. Aftersales
Vermeld voor elke bestelling bij een merkdealer het exacte type van het toestel en het
serienummer op het typeplaatje.
De adresgegevens van de servicedienst vindt u op de achterkant van deze handleiding.

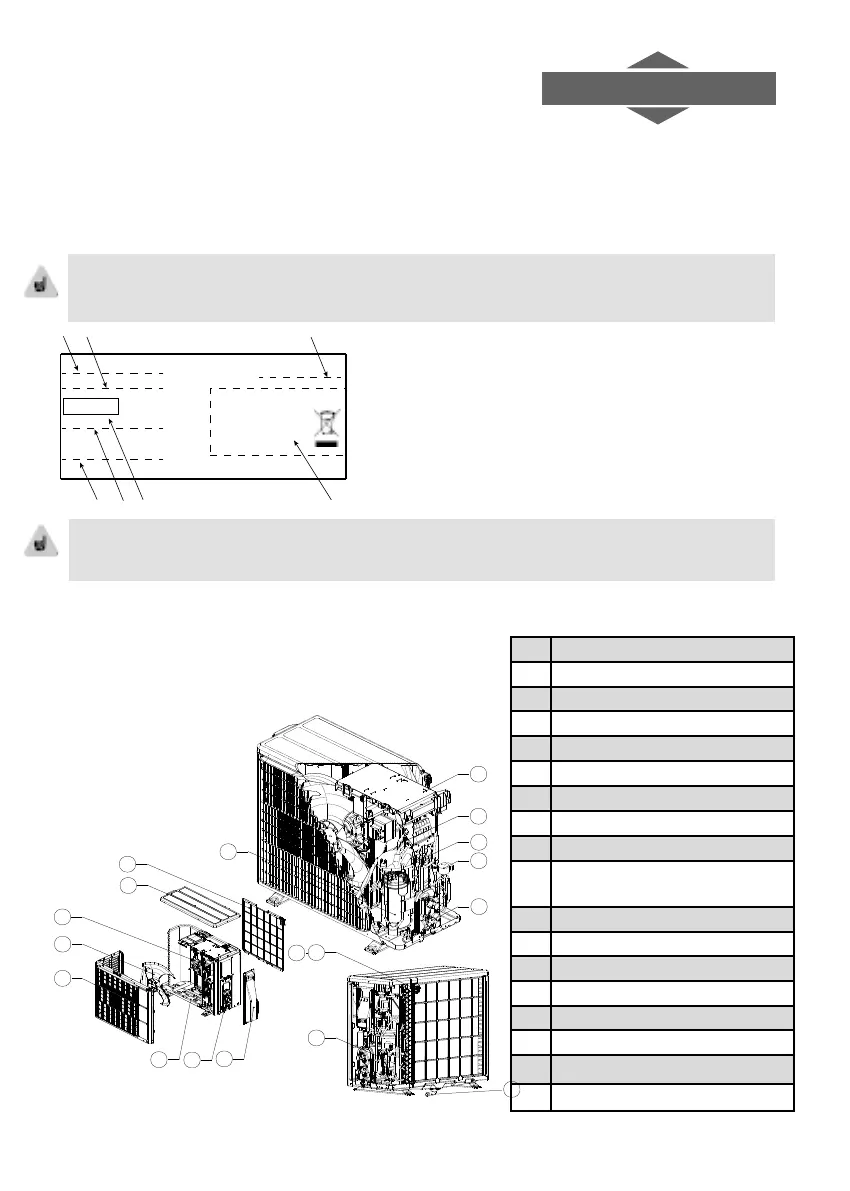

16.1. Buitenunit
Gebruik enkel originele reserve-onderdelen van de fabrikant.
Elke interventie aan elektrische onderdelen moet aan een gespecialiseerde
vakman worden toevertrouwd.
Schakel het toestel altijd uit alvorens het deksel te openen (voor informatie
over het openen van het deksel, zie: “12.2.1. Toegang tot de onderdelen van de
boiler”, page 229).
A
B
C
D
E
F
G
Normes, label de qualité
Marque commerciale
Code commercial
Référence de fabrication
Nom commercial
N° de série
N° de constructeur
MADE IN FRANCE
G
F
B
C
E
A
D
Boiler: typeplaatje naast het
deksel.
Buitenunit: typeplaatje
naast het toegangsdeksel
van de klemmenstrook.
1
Houder luchtvoeler
2
Compressor
3 Blok expansieventiel
4
3-weg ventiel
5
Elleboog condensaatafvoer
6
Ventilatormotor
7
Ventilatorpropeller
8
Deksel
9
Afschermingsrooster
10
Servicedeksel klemmen-
strook en ventielen
11
Rechter hoekproel
12 Basis
13 Voorzijde ventilator
14
Voorpaneel
15
Vermogenskaart
16 Perszijdige voeler
17 Verdampervoeler
18 Druksensor
14
16
18
3
4
15
1
17
5
9
8
13
12
10
11
7
6
2
A
Normen, kwaliteitslabel
B
Merknaam
C
Handelscode
D
Producereferene
E
Commerciële benaming
F
Serienummer
G
Nummer fabrikant
