Atlantic CALYPSO - Service Après-Vente; Unité Extérieure

66
Avertissements Installation Utilisation
15. Service après-vente
Pour toute commande auprès d’un distributeur de la marque, préciser le type exact de
l’appareil et son numéro de série relevés sur la plaque signalétique.
L'adresse du service après-vente est rappelée au dos de cette notice.
Les pièces détachées peuvent être commandées par le professionnel directement
sur la Plateforme Services accessible sur le Site Internet de la marque.

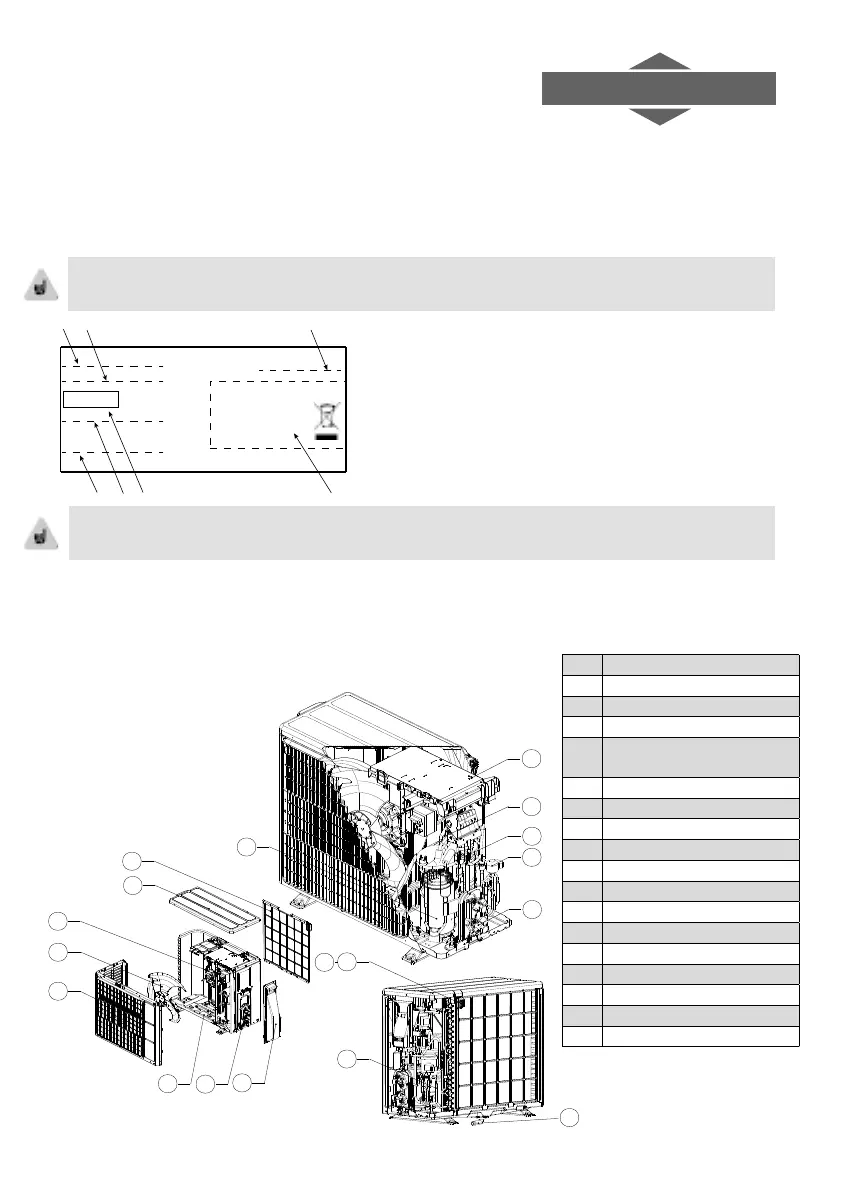

15.1. Unité extérieure
Utiliser uniquement des pièces détachées d’origine constructeur.
Toute intervention sur les parties électriques doit être conée à un spécialiste.
L’appareil doit être mis hors tension avant l’ouverture du capot (pour l’ouver-
ture du capot, voir : «11.2.1. Accès aux éléments du chaue-eau», page 53).
A
B
C
D
E
F
G
Normes, label de qualité
Marque commerciale
Code commercial
Référence de fabrication
Nom commercial
N° de série
N° de constructeur
MADE IN FRANCE
G
F
B
C
E
A
D
Chau󰀨e-eau : plaque
située à côté du capot.
Unité Extérieure : plaque
située à côté de la trappe
d'accès bornier.
1 Support de sonde air
2 Compresseur
3 Sous ensemble détendeur
4 Vanne 3 voies
5 Coude d’évacuation des
condensats
6 Moteur du ventilateur
7 Hélice du ventilateur
8 Couvercle
9 Grille de protection
10 Trappe d'accès bornier
11 Cornière droite
12 Base
13 Façade avant ventilateur
14 Carte de puissance
15 Sonde d’air
16 Sonde de refoulement
17 Sonde d’évaporateur
18 Capteur de pression
14
16
18
3
4
15
1
17
5
9
8
13
12
10
11
7
6
2
