NL
Waarschuwingen Installatie Gebruik

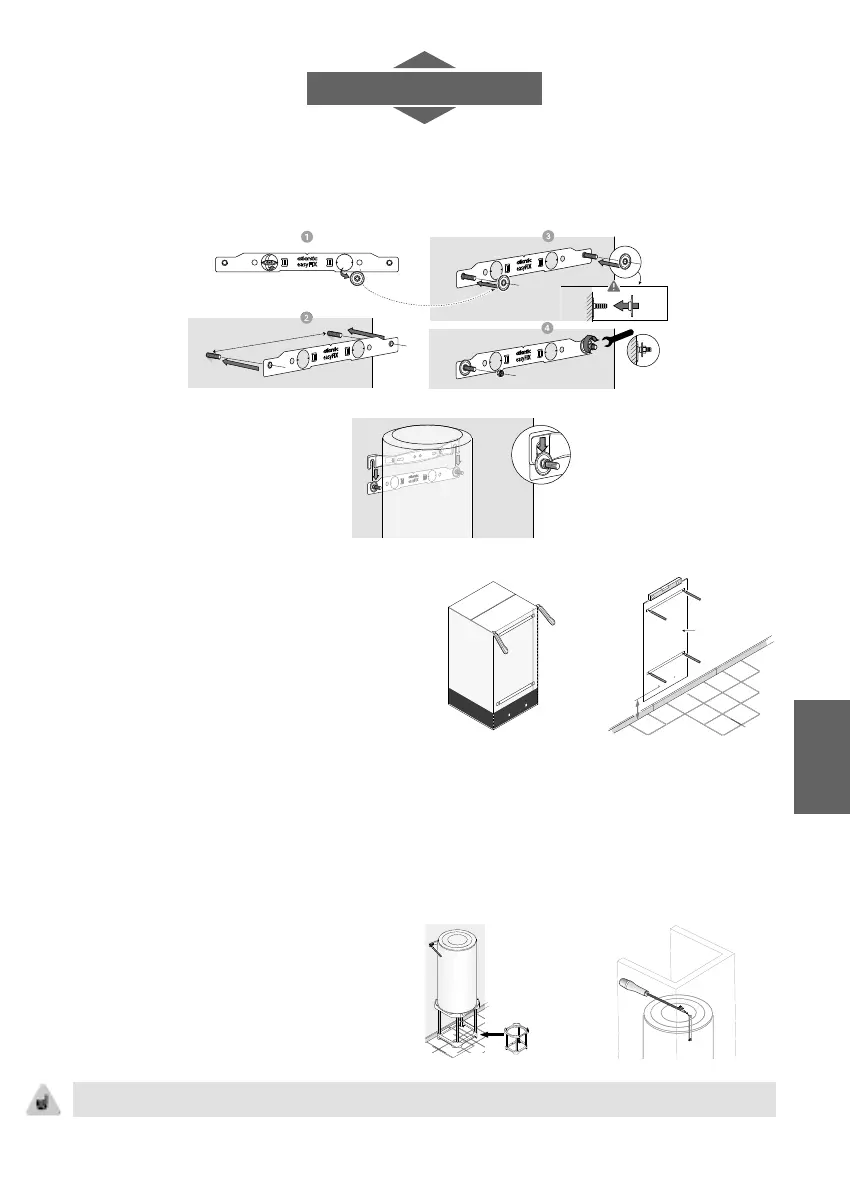

5.5.2. Boiler verticaal wandmodel 150 l of 200 l
Met easyFIX:
• Installeer en bevestig de easyFIX.
OK
440 mm
M10
• Installeer de boiler.
Met de op de doos gedrukte sjabloon:
• Snijd de op het karton gedrukte
mal uit en breng er de markerin-
gen mee aan.
on
Installatiemal
Boor gaten en breng pluggen aan (minimum Ø10 mm) die geschikt zijn voor uw muur
(gipsplaten, beton, baksteen)
Een statief is verplicht in het geval van een niet-dragende muur (die het gewicht van een
volle boiler niet kan dragen). In dit geval, een bevestiging van de boiler aan de muur is
verplicht, hetzij met de bovenste beugel of met de bevestigingsbeugel (die het mogelijk
maakt de integratie in een kast van interne afmetingen op 600 x 600 mm).
Plaats de boiler eerst op het sta-
tief om de bevestigingspunten te
markeren.
Boor de gaten.
Zet de boiler weer op zijn plaats.
A
R
R-
M
U
R
BA
C
K-
WALL
ARR-M
U
R
B
ACK
-
WA
LL
Bovenste beugel bevestigen
