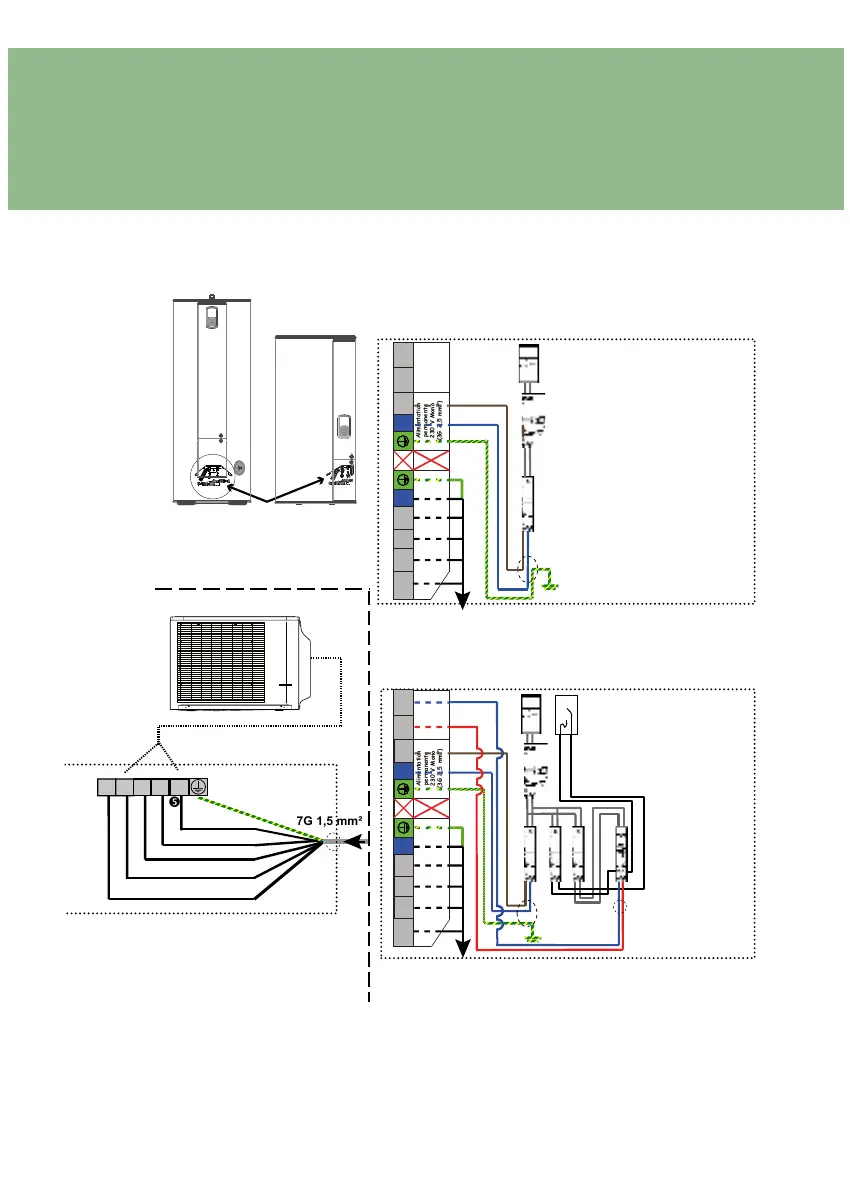

SCHÉMA ÉLECTRIQUE
POUR LA MISE EN SERVICE
DE VOTRE CHAUFFE-EAU THERMODYNAMIQUE
Afin d’assurer la protection contre la corrosion de la cuve,
le chaue-eau doit être alimenté en permanence.
NOTA : Dans certains cas où il est dicile d’établir une deuxième ligne d’alimentation, il est possible
de remplacer le contact heures creuses/heures pleines d’EDF par l’horloge intégrée à l’appareil
(plage de fonctionnement Prog). Il faut alors la programmer suivant la tarification en vigueur sur le lieu
d’installation (Réaliser le schéma 1).
Le schéma du tableau électrique représente un compteur électronique. Dans le cas d’un compteur
mécanique, reprendre l’alimentation 230V du contacteur HC/HP.
Pour plus d’information, veuillez vous reporter au paragraphe «Raccordement électrique» de la notice.
Afin d’assurer la protection contre la corrosion de la cuve,
Compteur d’énergie
ou
contact Smart-Grid
ou
gestionnaire d’énergie
photovoltaïque
1 mm²
2A
16A 2A
1C 2C
Disjoncteur
général
16A
2,5 mm²
2,5 mm²
Boîtier de raccordement
électrique du chauffe-eau
1
2
1 2 3 L
N
N P 11
12
Vers l‛unité extérieure
(7G 1,5 mm²)
(UE)
Alimentation
permanente
230 V Mono
(3G 2,5 mm²)
230V
HC/HP
7G 1,5 mm²
Boîtier de raccordement
électrique de l’unité extérieure
1 2 3 L
N
N P 11
12
Vers l‛unité extérieure
(7G 1,5 mm²)
(UE)
Alimentation
permanente
230 V Mono
(3G 2,5 mm²)
230V
HC/HP
Boîtier de raccordement
électrique de l’unité extérieure
Boîtier de raccordement
électrique de l’unité extérieure
2
- Fonctionnement en heures creuses
ou avec des panneaux photovoltaïques
1- Fonctionnement permanent ou
utilisation de la programmation interne
Protection
différentielle
Disjoncteur
1
2
3
L N
Relais
NOTA : Dans certains cas où il est difficile d’installer un câble pour les heures creuses, il est possible de remplacer le contact
heures creuses / heures pleines d’EDF par l’horloge intégrée à l’appareil (plage de fonctionnement Prog). Il faut alors la programmer
suivant la tarification en vigueur sur le lieu d’installation (réaliser le schéma 1).
Le schéma du tableau électrique représente un compteur électronique. Dans le cas d’un compteur mécanique, reprendre
l’alimentation 230V du contacteur HC/HP.
Pour plus d’information, veuillez vous reporter au paragraphe «Raccordement électrique» de la notice.
FACTURATION DE LA MISE EN
SERVICE
Chaue-eau thermodynamique
Contrôle du respect des préconisations d’installation du constructeur • Contrôle
câblage et des tensions • Mise en route • Réglage des paramètres • Envoi par mail
rapport de mise en service
- Pour le chaue-eau thermodynamique split : Raccordement frigorifique • Contrôle
d’étanchéité à l’azote • Tirage au vide des liaisons frigorifiques • Ouverture des
vannes frigorifiques et appoint de gaz si nécessaire
Travaux compris dans nos prestations
MISE EN SERVICE
• Présence de l’installateur indispensable •
L’installation doit être conforme aux données du constructeur
tel que précisé dans la notice de l’installation
• Le ballon doit être mis en eau
• Le ballon doit être raccordé électriquement et pouvoir
fonctionner seul avant mise en service de la pompe à
chaleur en débranchant la sonde de l’unité extérieure. Elle
doit être posée et fixée.
• L’unité extérieure doit être positionnée à moins d’un mètre
de hauteur (à défaut, présence d’un échafaudage conforme
obligatoire)
• L’unité extérieure doit être raccordée électriquement (mais
non alimentée)
• Les liaisons frigorifiques doivent être posées, isolées
et pincées (ou bouchées) et laissées en
raccordements au chaue-eau et à l’unité extérieure
PRÉ-REQUIS COMMUNS À TOUS LES PRODUITS
PRÉ-REQUIS CHAUFFE-EAU THERMODYNAMIQUE
Pré-requis
(SI CES PRÉ-REQUIS NE SONT PAS RESPECTÉS, UN FORFAIT INSTALLATION NON PRÊTE SERA FACTURÉ)
Service d’Interventions Techniques Constructeur ATLANTIC
B.P. 71 - 13 boulevard Monge 69882 MEYZIEU Cedex
: 04 72 10 27 79 - @ : interventions-constructeur@groupe-atlantic.com
Siège social et services administratifs : 44 Bld des Etats-Unis - B.P 65 - 85002 LA ROCHE sur YON Cedex
RCS La Roche-Sur-Yon 562 053 173 - SIRET 562 053 173 00422 - APE 4643Z Directoire et Conseil de surveillance au capital de 13 502 000 €
CHOIX DU LIEU D’INSTALLATION
MISE EN PLACE DE L’UNITÉ EXTÉRIEURE
La liaison frigorifique entre l’unité extérieure et le
chaue-eau doit être au minimum de 5 m et ne doit pas
excéder 20 m de long et 15 m de dénivelé.
Comment bien INSTALLER l’unité extérieure de mon
chaue-eau thermodynamique Calypso Split Inverter
ATTENTION : Eectuer le remplissage du ballon avant la mise sous tension.
Unité extérieure pré-
chargée de 0,7 kg de
R32
Liaison frigorifique & chauffe-eau à
tirer au vide avant mise en service
735
535
450
330
Obstacle uniquement derrière
Obstacle uniquement devant
Obstacles derrière et sur les cotés
Obstacles devant et derrière
250
100
100
600
100
600
100
Obstacles derrière et au dessus Obstacles derrière, sur les côtés
et au dessus
100
Max. 200
600
600
250
100
Unité : mm
Max. 200
100
Si l’espace est plus vaste que mentionné, les conditions seront les mêmes qu’en l’ab-
sence d’obstacle.
La pose d’un Split nécessite une attestation de capacité à manipuler les fluides
frigorigènes. Atlantic propose la mise en service
(1)
: il sut de renvoyer le formulaire fourni
à l’arrière de la notice.
(1) Voir conditions auprès d’Atlantic service
CHARGE COMPLÉMENTAIRE
Règle 20 g de R32 par mètre supplémentaire après 15 m
Longueur de
liaison totale
≤ 15 m 16 m 17 m 18 m 19 m 20 m
Appoint de
charge
Aucun 20 g 40 g 60 g 80 g 100 g
