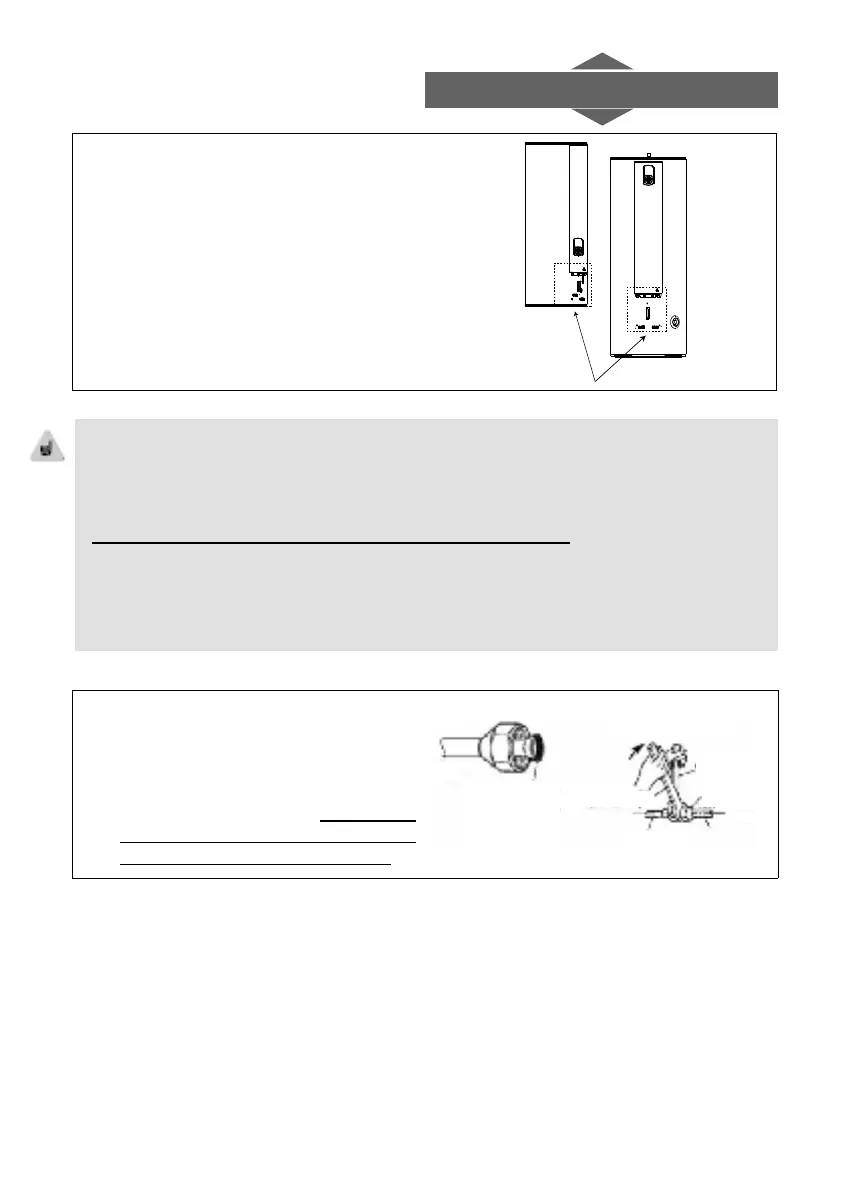

Avvertenze Installazione
• Eettuare la stessa operazione lato
scaldacqua, per poter accedere ai
raccordi Flare.
Il collegamento tra l'unità esterna e il serbatoio sarà eseguito esclusivamente
con raccordi nuovi, in rame (qualità frigorifera), isolati separatamente.
Se i collegamenti frigoriferi sono esposti a intemperie o a raggi UV e l'isolante
non è resistente, è necessario prevedere una protezione.
La lunghezza minima dei collegamenti frigoriferi è di 5 m per un funzionamento
corretto.
La garanzia sull'apparecchio sarà esclusa in caso di utilizzo con collegamenti
frigoriferi inferiori a 5 m.
Prendere i tubi e instradarli nel muro con i tappi di protezione applicati.
• Stringere il dado con una chiave dina-
mometrica, esercitando le seguenti
coppie di serraggio: 17 N.m per i tubi
da 1/4'' e 40 N.m per i tubi da 3/8''.
• Una volta realizzati i collegamenti,
è necessario eettuare un controllo
della tenuta del raccordo pressuriz-
zando l'azoto a 0,35 bar (35 MPa).
Per prevenire fughe
di gas, cospargere la
superficie allargata
refrigerante POE.
Serrare utilizzando le due chiavi
Chiave (fissa)
Dado di raccordo
Collegamento
Condotta dell'unità
esterna
Chiave
dinamometrica
• Inlare i dadi sui tubi prima dell'allargamento.
• Procedere all'allargamento. Lasciare che il tubo sporga dal lato "A" della matrice
della capsula del dungeon.
